Tipo de exposição:: | 2,4" cor OLED, 320×240 pixéis, 10,000:1 do contraste | Faixa de medição:: | 0.50mm a 508mm (0,02" a 20.00"), segundo a condição do material, da ponta de prova e de superfície |
---|---|---|---|
Princípio de funcionamento:: | Eco do pulso com os transdutores duplos do elemet | Resolução de medição:: | 0.01mm selecionáveis, 0.1mm (0,001" selecionável, 0.01") |
Modo de exposição:: | Captação normal, mínima/máxima, DIFFERENCE/RR%, Um-varredura, B-varredura | Modo de retificação:: | RF+, RF, HALF+, METADE, COMPLETAMENTE |
Correção do percurso V:: | Automático | Taxa de atualização:: | 4Hz selecionável, 8Hz, 16Hz |
Intervalo de velocidade do material:: | 500 a in/μs de 9999m/s (0,0197 a 0,3939) | Luz alta:: | Teste de espessura do medidor ultrasônico, medidor de espessura do ultrassom de revestimento |
Realçar: | medidor ultrassônico do calibre de espessura tm281,medidor ultrassônico oled do calibre de espessura,calibre de espessura ultrassônico digital oled |

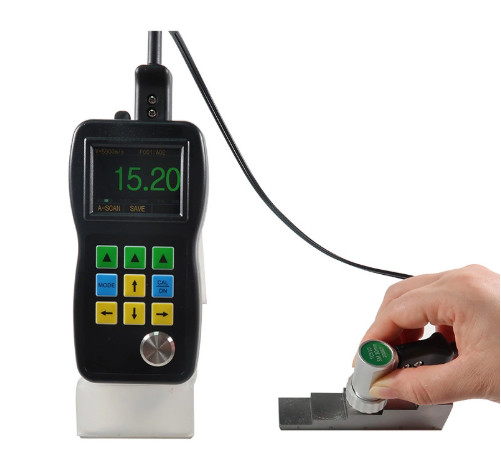

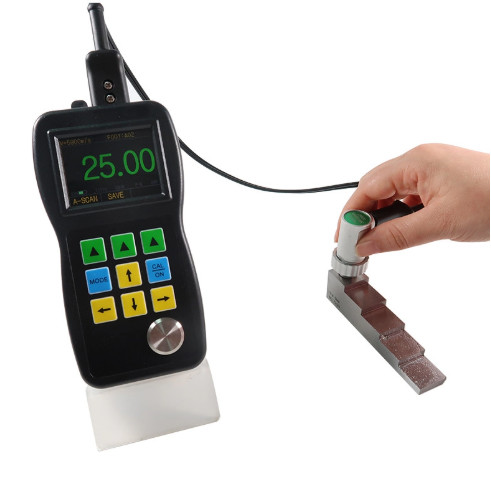

Medidor de espessura por ultra-som A&B Análise para ensaio da espessura da borracha Série TM281
Descrição do produto

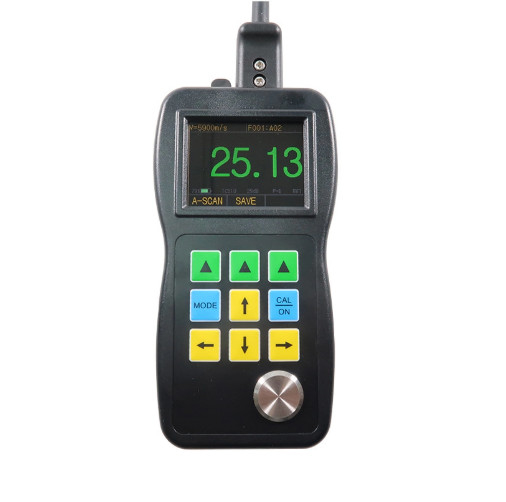

TM281 série tela de cores com A / B-Scan medidor de espessura ultra-sônica profissional em
Resolver vários problemas de medição de espessura
Características:
2.4 ̊ OLED a cores, 320 x 240 pixels, contraste de exibição 10,000:1
Escanhamento A-Colour
- Não.
Os usuários podiam ver diretamente a forma de onda de cor do som ultrassônico (ou A-scan) na tela,que é muito importante para as ocasiões em que precisamos verificar a correção dos resultados dos testesMuitos casos causarão resultados de teste errados ou até mesmo não leituras.e então vamos obter as leituras corretas.
Escaneamento B a cores
O medidor de espessura da série TM281 tem função de varredura de base de tempo B. Mova a sonda ao longo da superfície da peça de trabalho, em seguida, o perfil da secção transversal da tela da peça de trabalho,Utilização para observar o contorno inferior da peça de trabalho.Pode ser automaticamente capturado um valor mínimo da imagem de varredura B, e indicar a posição do mínimo por um triângulo vermelho.Você pode ver qualquer valor de espessura de ponto da imagem de varredura B movendo o ponteiro.
Através da Função de Revestimento Não é mais necessário perder tempo para remover o revestimento
Agora, o TM281D e o TM281DL também têm essa função amplamente aclamada.
Função mais prática
Diferença/Taxa de redução:O modo de diferença exibe a diferença entre o valor real e o valor normal.Aplicação típica é medir o material metálico que é devido a dobra e torna-se fino.
Display de informações:LOS, min, max, grande leitura enquanto exibido min ao mesmo tempo, velocidade, zero, calibração, unidades, congelamento, descongelamento, % de duração da bateria remanescente, ganho - baixo, std, alto, símbolo eco a eco
Max./Min. Captura:Neste modo, a espessura atual, a espessura mínima e a espessura máxima serão exibidas no ecrã ao mesmo tempo.
Modo de alarme:Mudança dinâmica da cor das leituras de espessura quando alarme.
Taxa de atualização:Selecionável 4Hz, 8Hz e 16Hz. 4Hz para aplicação normal, quando você precisa de uma varredura rápida, como medição de alta temperatura, você pode escolher uma frequência de atualização mais alta.
Disponível em várias línguas:Chinês, Inglês, Espanhol, Alemão.
Echo para Echo:Medir apenas a espessura do metal (ignorar tinta e revestimentos)
Registro de dados:99999 registo de dados de espessura com ponto de identificação em ficheiros lineares ou de grelha (400 ficheiros)
Output:Conector de velocidade total USB 2.0, software de relatório DataView
Temperatura:Gage Funcionamento: -10°C a 50°C
- Não.Proba padrão TM510
A sonda é o coração do instrumento, a TMTeck tem a tecnologia de produção de sondas líder mundial.com uma caixa de fundição por impressão metálica integrada, conceção prática de sonda e cabo separados, independentemente dos custos para criar alta qualidade.

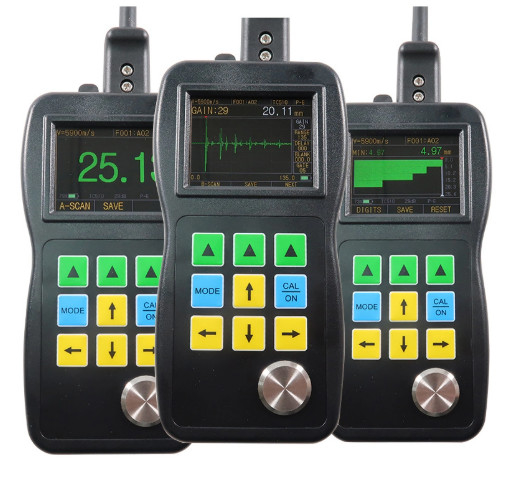

A diferença entre o medidor de espessura ultra-sônico da série TM281
TM281 | TM281D | |
Exibição de cores | √ | √ |
A-Scan ao vivo | √ | √ |
B-Scan baseado no tempo | √ | √ |
Controle da entrada e da entrada | √ | √ |
Cobre de aço | √ | √ |
Pinturas e revestimentos | × | √ |
Registro de dados | × | × |
Software DataView | × | × |
Especificações do medidor de espessura ultra-sônico TM281DL
Tipo de exibição | 2.4' 'color OLED, 320×240 pixels, contraste de exibição 10,000:1 |
Princípio de funcionamento | Ecos pulsacionais com transdutores de dois elementos |
Faixa de medição | 0.50 mm a 508 mm ((0,02' a 20,00'), dependendo da condição do material, da sonda e da superfície;Modo E-E:3-50 mm em condições |
Resolução de medição | A partir de 1 de janeiro de 2016, o número de veículos da categoria M1 deve ser igual ou superior a 0,01 mm. |
Unidades | Pulgada ou milímetro |
Modo de retificação | RF+, RF-, HALF+, HALF-, FULL |
Modo de exibição | Normal, captura mínima/máxima, DIFF/RR%, A-Scan, B-Scan |
Correção do caminho V | Automático |
Taxa de atualização | Selecionável 4Hz, 8Hz, 16Hz |
Faixa de velocidade do material | 500 a 9999 m/s ((0,0197 a 0,3939 in/μs) |
Línguas | Inglês, francês, alemão, espanhol, chinês |
Configurações de alarme | Alarmes mínimos e máximos. Faixa de 0,25 mm a 508 mm (0,010' a 20,00'). |
Requisitos de energia | 2 pilhas AA |
Tempo de operação | Aproximadamente 40 horas |
Desligamento do instrumento | Selecionável ALGUMENTE ON ou AUTO OFF após 5, 10, 20 minutos de inatividade |
Temperatura de funcionamento | - 10°Cpara +50°C(+10°F a +12°F) |
Tamanho | 158 mm × 76 mm × 37 mm (H × largura × largura) |
Peso | 225 g, incluindo as baterias |
Entrega padrão TM281DL
Nome | Quantidade |
Corpo principal | 1 |
Proba | 1 |
Bateria | 1 |
Cúpula | 1 |
Caixa de transporte | 1 |
Manual de operação | 1 |
Cabo USB | 1 |
Software | 1 |
TM281 Especificações da sonda/transdutor | ||||||
PIC | Modelo | Tipo | Frequência | Diâmetro de contacto |
Medição Distância |
Intervalo de temperatura |
|
PT-08 | Norma TM281 | 5 MHz | 11 mm | 0.8 a 100.0 mm | - 10 a 70°C |
|
TC510B | TM281D/DLNormalizaçãod | 5 MHz | 13.5 mm | 1.2 a 200.0 mm | - 10 a 70°C |
|
TC550 | Tubos pequenos | 5 MHz | 5 mm | 0.8-60 mm | - 10 a 70°C |
|
ZT-12-2 | CastingIron | 2MHz | 17 mm | 4.0 a 508 mm | - 10 a 70°C |
|
PT-06 | Tubo pequeno | 7.5MHz | 8 mm | 0.8 a 30 mm | - 10 a 70°C |
|
PT-04 | Ponta do dedo | 10 MHz | 6 mm | 0.7 a 12 mm | - 10 a 70°C |
|
GT-12-2 | Alto...Temperaturae | 5 MHz | 15 mm | 4 a 80 mm | - De 20 a 300°C |
