Indenter: | Indenter da bola do、 φ5mm de φ2.5mm | Ampliação do ocular: | 15× |
---|---|---|---|
A fonte de energia e a tensão: | AC220V±5%, 50-60 hertz | controle Tempo-atrasado: | 0-60 segundos, ajustáveis |
Dimensão total (Length×Width×Height): | 551×260×800 milímetro | ||
Realçar: | Máquina de testes da dureza do metal,Máquina de teste universal da dureza |

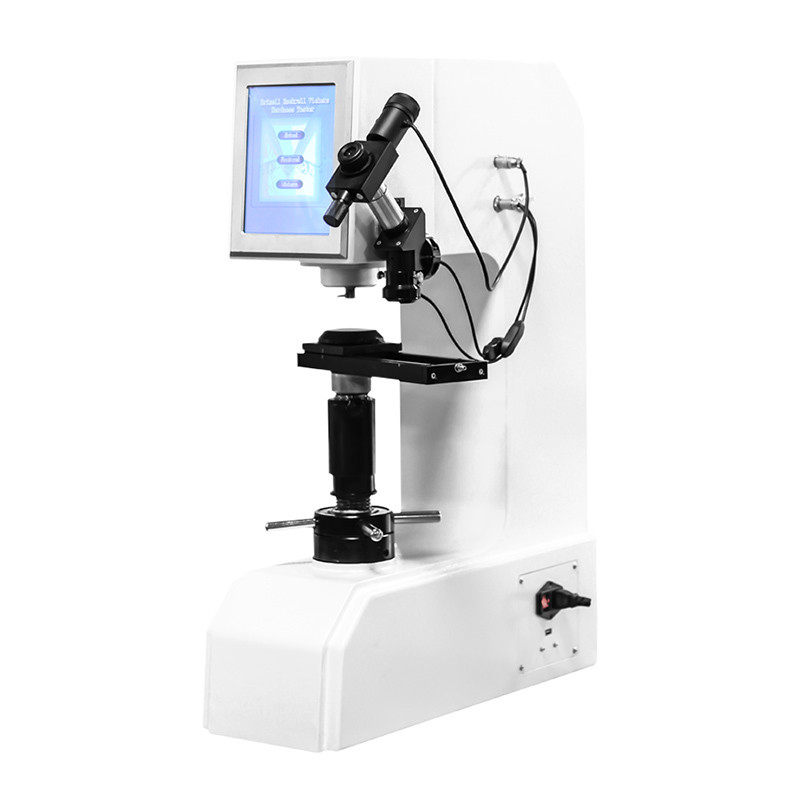

verificador universal da dureza de 570HAD Digitas
1. A dureza é uma das características importantes do mecânico do material quando os testes de dureza forem um método importante para julgar a qualidade do material do metal ou de seus elementos. A dureza do metal é correspondente a suas características do mecânico, e assim que suas características do mecânico tais como a força, cansaço, contorcendo e gastando podem ser testadas para fora aproximadamente com seus testes de dureza.
2. Verificador multi-funcional da dureza de Digitas com Brinell, Rockwell, Vickers três métodos de testes, verificador multi-funcional da dureza da força do teste de sete categorias, podem encontrar as necessidades de uma variedade de testes de dureza. Teste a carga da força, resida, descarregue o mecanismo automático adotado do interruptor, transformação da força do teste obtida pela rotação da roda de mão, recorte medido pelo codificador e pelo sensor da precisão e calculado o valor da dureza pelo programa de sistema interno. Assim é relação fácil de operar, rápida e intuitiva, basicamente, nenhum erro humano da operação, com sua sensibilidade alta, estabilidade, é apropriado para oficinas e laboratórios.
A função principal como segue:
2,1 Brinell, Rockwell, Vickers três métodos de testes;
2,2 conversão de escalas diferentes da dureza
2,3 seleção do tempo de interrupção
2,4 alterações da hora e da data
Especificações da dureza de Rockwell
2,5 a saída de testar a relação de results2.6 RS232 para funções opcionais, este modelo pode salvar resultados de testes e consultar páginas dos testes.
Especificações técnicas
1. A fonte de energia e a tensão: AC220V±5%, 50-60 hertz
2. controle Tempo-atrasado: 0-60 segundos, ajustável
3. A distância do centro do Indenter ao corpo do instrumento: 165mm
4. Dimensão total (Length×Width×Height): 551×260×800 milímetro
5. O peso líquido do verificador: 80kg (aproximado)
Dureza de Rockwell
Força dos testes (N) | Força inicial dos testes | 98,07 (10kg) | Tolerância ±2.0% | |
Força total dos testes | 588,4 (60kg) | Tolerância ±1.0% | ||
980,7 (100kg) | ||||
1471 (150kg) | ||||
Indenter | Indenter do cone do diamante | |||
Indenter da bola de Ф1.5875mm | ||||
Escalas | HRA | HRB | HRC | HRD |
Altura máxima das amostras | 175mm |
tolerância 6The do valor da exposição da dureza de Rockwell
Escala da dureza | Escala da dureza dos blocos de testes padrão | A tolerância máxima do valor da exposição | Repetibilidade a |
HRA | (20~≤75) HRA | ±2HRA |
≤0.02 (100-H) ou 0,8 unidades b de Rockwell |
(>75~≤88) HRA | ±1.5HRA | ||
HRB | (20~≤45) HRB | ±4HRB |
≤0.04 (130-H) ou 1,2 unidade b de Rockwell |
(>45~≤80) HRB | ±3HRB | ||
(>80~≤100) HRB | ±2HRB | ||
HRC | (20~≤70) HRC | ±1.5HRC |
≤0.02 (100-H) ou 0,8 unidades b de Rockwell |
a: H é o valor médio b da dureza: Confirme como um valor mais alto |
Dureza Brinell
6. A especificação técnica do verificador Brinell da dureza
Força dos testes | 294.2N (30kg) | Tolerância ±1.0% | |
306.5N (31.25kg) | |||
612.9N (62.5kg) | |||
980.7N (100kg | |||
1839N (187.5kg) | |||
Indenter | φ2.5mm, Indenter da bola de φ5mm | ||
Escalas | HBW1/30 | HBW2.5/31.25 | HBW2.5/62.5 |
HBW5/62.5 | HBW10/100 | HBW2.5/187.5 | |
Ampliação do ocular | × 15 | ||
Objetivo | × 2,5 (definição 0.5μm),× 5 (definição 0.25μm) | ||
Altura máxima da amostra | 100 |
tolerância 8The e repetição do valor indicado para o verificador Brinell da dureza
Bloco da dureza (HBW) | Tolerância (%) | Repetibilidade (%) |
≤125 | ±3 | 3 |
125<HBW≤125 | ±2.5 | 2,5 |
>225 | ±2 | 2 |
especificações 9Technical da dureza de Vickers
Teste a força | 294.2N (30kg) | Tolerância ±1.0% |
980.7N (100kg) | ||
Indenter | Indenter de Vickers do diamante | |
Escala | HV30 | HV100 |
Ampliação do ocular | × 15 | |
Ampliação objetiva | × 5 (definição 0.25μm) | |
Máximo Altura do espécime | 115mm |
Tolerância do valor indicado | Repetição do valor indicado | |||
Escala da dureza | Valor do bloco da dureza | Tolerância do valor indicado | Valor do bloco da dureza | Repetição do valor indicado |
HV30 | ≤250HV | ±3% | ≤225HV | 6% |
HV100 | 300~1000HV | ±2% | >225HV | 4% |
11. A tolerância e a repetição do valor indicado para o verificador da dureza de Vickers
Acessórios (lista de embalagem)
1. Jogo de acessórios do corpo principal
Não. | Descrição dos bens | Quantidade |
1 | Indenter de Rockwell do diamante | 1 PC |
2 | indenter da bola de aço de φ1.5875mm | 1 PC |
3 | Grande tabela do teste, tabela média do teste, tabela V-dada forma do teste | 3 PCS |
4 | 0,1,2,3,4 pesos | 5 PCS |
5 | Bloco padrão HRC da dureza (alto, mais baixo), bloco padrão HRB da dureza | 3 PCS |
6 | Parafuso regulamentar nivelado | 4 PCS |
7 | Chave de fenda, chave inglesa | 2 PCS |
8 | Cabo distribuidor de corrente | 1 PC |
9 | Manual da instrução | 1 PC |
10 | Saco plástico da Anti-poeira | 1 PC |
Jogo de acessórios do microscópio
Não. | Descrição dos bens | Quantidade | |
1 | Ocular | 1 PC | |
2 | Seat do microscópio | 3 em tudo | 1 PC |
3 | Luz exterior | 1 PC | |
4 | Luz interna | 1 PC | |
5 | objetivode 2,5× | 1 PC | |
6 | objetivode 5× | 1 PC | |
7 | Tabela de teste deslizada | 1 PC | |
8 | Indenter de Vickers do diamante | 1 PC | |
9 | φ2.5mm, Indenter da bola de φ5mm | 2 PCS | |
10 | Bloco padrão da dureza de Vickers (HV30) | 1 PC | |
11 | Bloco Brinell padrão da dureza (HBW/2.5/187.5) | 1 PC | |
12 | Nível | 1 PC | |
13 | Fusível 2A | 2 PCS |
