Detector sem fronteira portátil integrado do Rebar em TMRS-710 concreto

TMRS-710 Scanner integrado de revestimento

A aparência do detector integrado TMRS-710 Rebar:

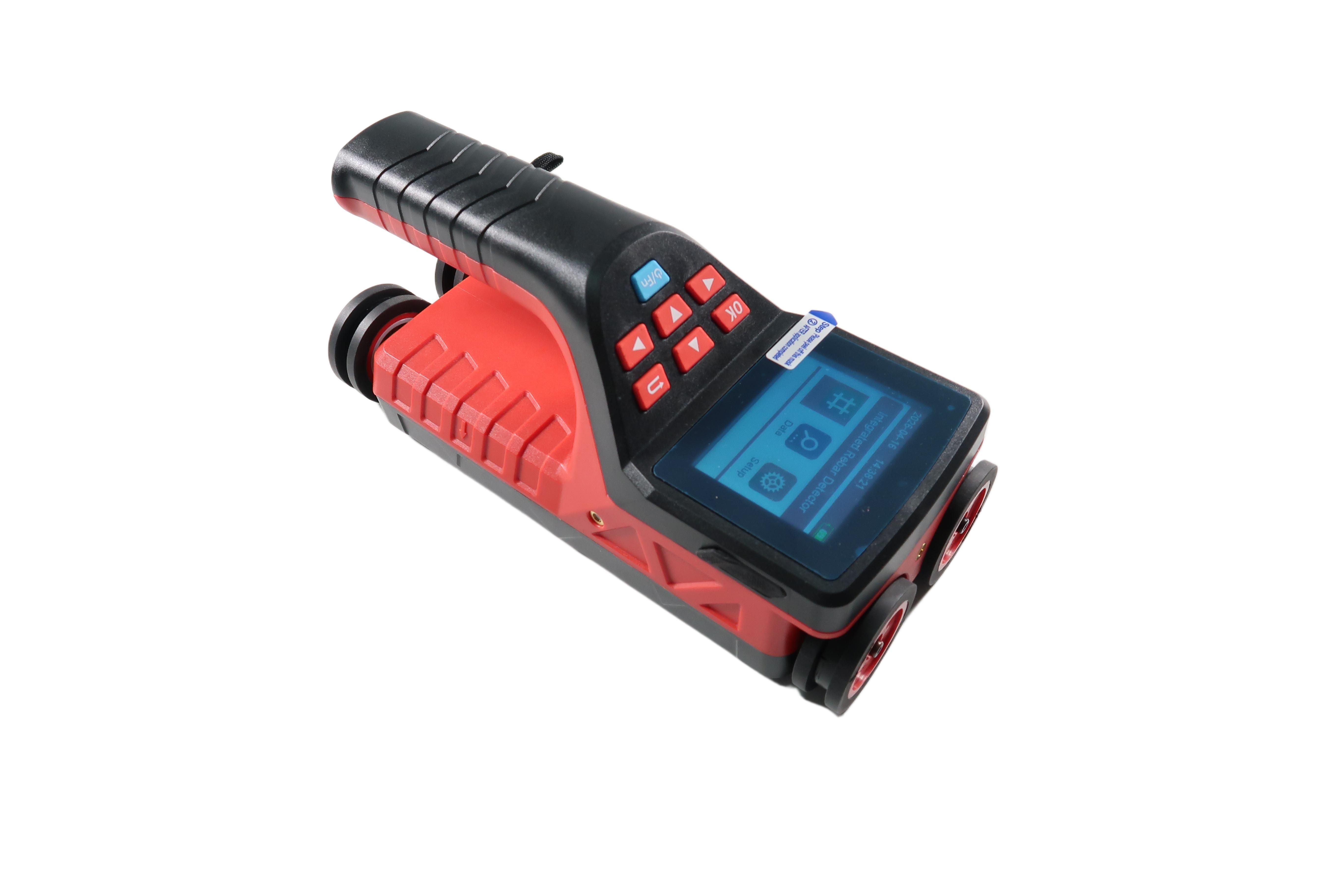

a) Vista de cima:

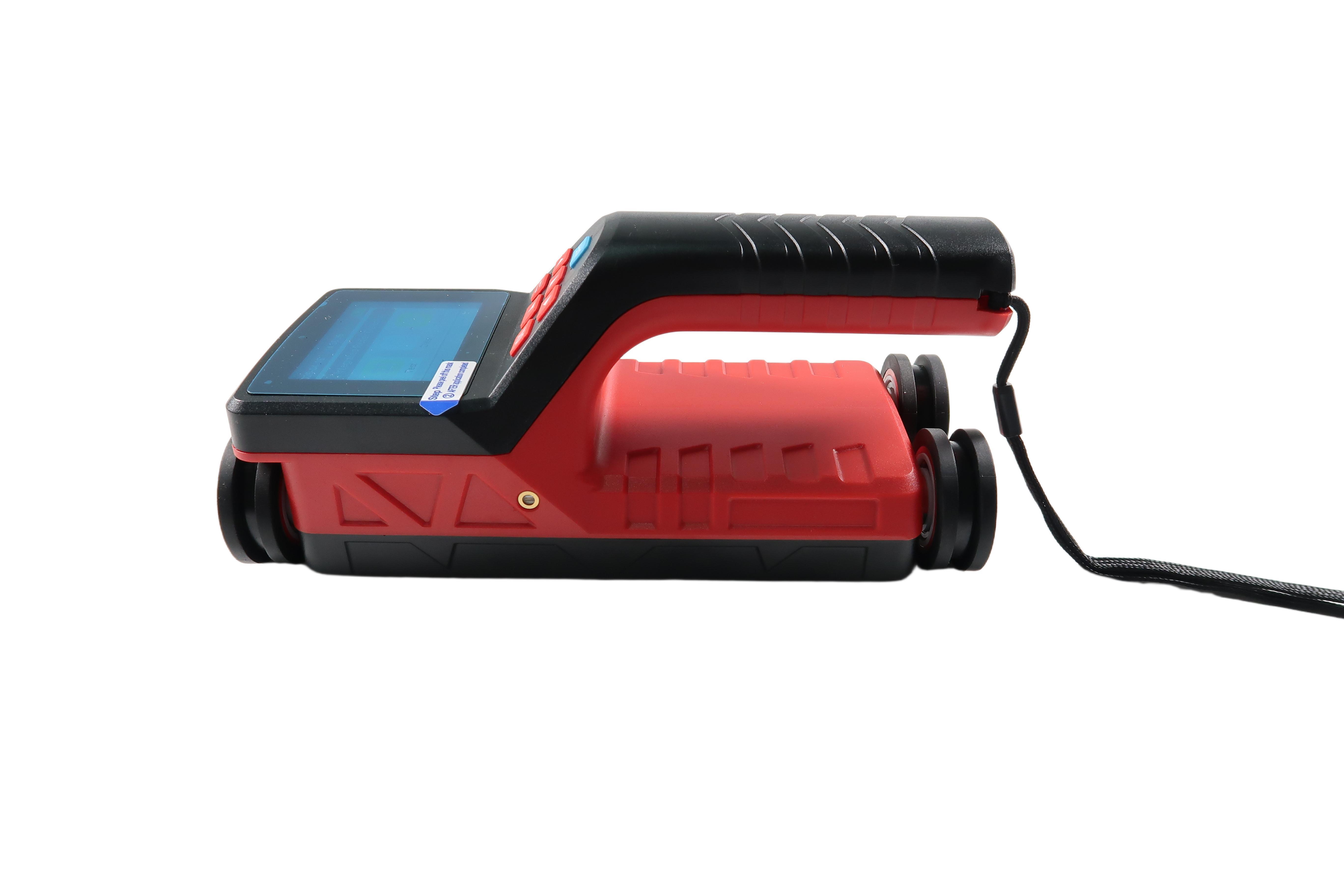

b) Vista à esquerda:

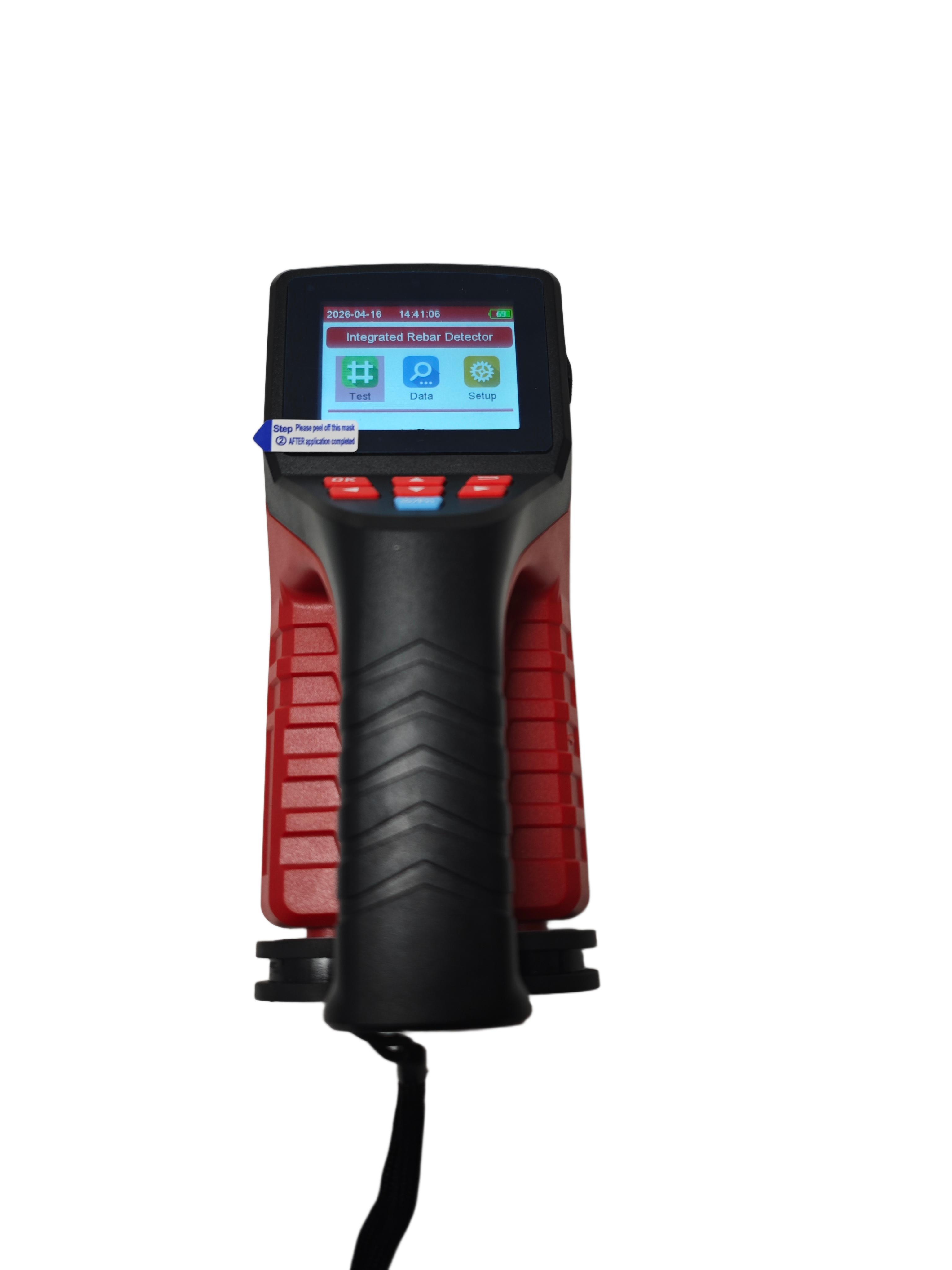

c) Visão à direita:

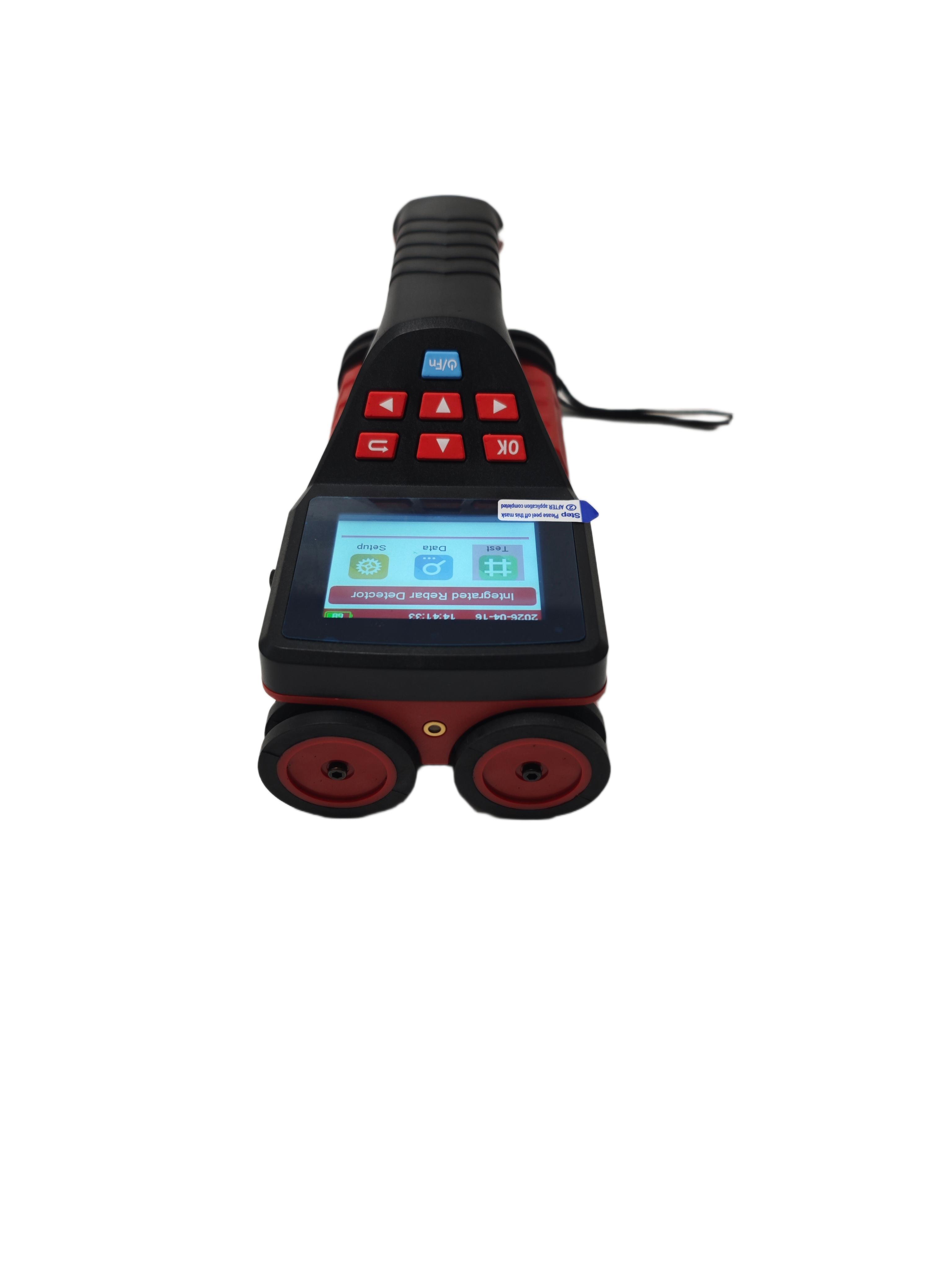

d) Visão inferior
Figura 2.1 Diagrama esquemático da aparência do hospedeiro

1Introdução

O detector de reforço integrado TMRS-710 é usado principalmente para detectar a posição interna do reforço, a espessura da camada protetora, o espaçamento do reforço e o diâmetro da barra de reforço.Ele pode desenhar com precisão o mapa de distribuição de toda a barra de reforço, para fornecer dados de ensaio com alta precisão e alta velocidade; a estrutura integrada do hospedeiro e da bobina de sensores, tornando-a conveniente e rápida no transporte e na operação em campo;É caracterizado no projeto da estrutura da bobina, velocidade mais rápida, maior precisão, maior resolução.

1.2 Funções

1.2.1 Funções principais

1. Medir com precisão a espessura da camada protetora de barras de reforço;

2Localizar a posição, a tendência e a distribuição das barras de aço;

3. Medir a camada protetora da barra de aço e estimar o diâmetro da barra de aço;

4. Armazenamento, visualização e transmissão de dados de detecção.

1.2.2 Funções especiais

1O modo de detecção é intuitivo, preciso, exibição precisa da posição da barra de aço, espaçamento, espessura da camada protetora na mesma tela;

2A medição da espessura é completamente realizada. Durante o processo de medição, as páginas podem ser viradas para frente e para trás, dados e gráficos podem ser visualizados e os dados de teste podem ser excluídos a qualquer momento.

3. Máquina de mão única, conceção de funcionamento e método de posicionamento de quatro rodas, equipada com pneus resistentes ao desgaste de alta resistência, fáceis de proteger o desgaste do detector;

4O software de análise pode produzir uma visão de plano bidimensional e uma visão tridimensional 3D.

5O modo de detecção JGJ realiza 1-6 testes repetidos de uma única barra de aço e calcula automaticamente o valor médio.

1.2.3 Características principais

1. 2,8 polegadas de alta resolução e tela LCD a cores (320 x 240 pixels), quer em ambientes interiores ou exteriores, qualquer situação pode ser claramente visível dados de detecção;

2. Design de estrutura multi-bobina, mais rápido, maior precisão, resolução mais forte;

3Usando a transmissão de dados e carregamento no modo USB, você pode carregar rapidamente os dados armazenados no computador através do USB.

4. Com a bateria de lítio de alta capacidade incorporada, o consumo de energia é baixo, no caso da bateria estar cheia o tempo de espera é de cerca de 16 horas;

5. Modo de gestão de dados no armazenamento de dados, visualização, exclusão e outras funções, pode armazenar cerca de duzentos mil dados de ponto de medição rebar;

6O problema do reforço da fuga de barras de aço é resolvido através da utilização de uma potência de resolução de tendões super densa;

7. Selecionar configuração Bloco de ensaio padrão que pode ser configurado com um design especial e único;

8. Utilizando o design integrado da bobina do sensor e do anfitrião, tamanho compacto, peso leve, fácil de transportar;

9. Barras de aço adjacentes posição intermédia julgamento em tempo real, indicando sinal de luz, pode evitar em torno da barra de aço, fácil de perfurar coring;

10O saco de instrumentos é à prova de choques, tem um revestimento protetor no interior e está equipado com uma tampa à prova d'água para facilitar o transporte;

11Equipado com software de detecção de barras de aço médias e grandes, é conveniente para análise de dados profissionais, processamento de dados e geração de relatório completo em PC.

1.3 Ficha técnica

1.4 Interface de medição

Detetor de rebar integrado O modo de medição é mostrado nas figuras 1 e 2

(1) Modelo de espessura

(2)Interface de medição JGJ

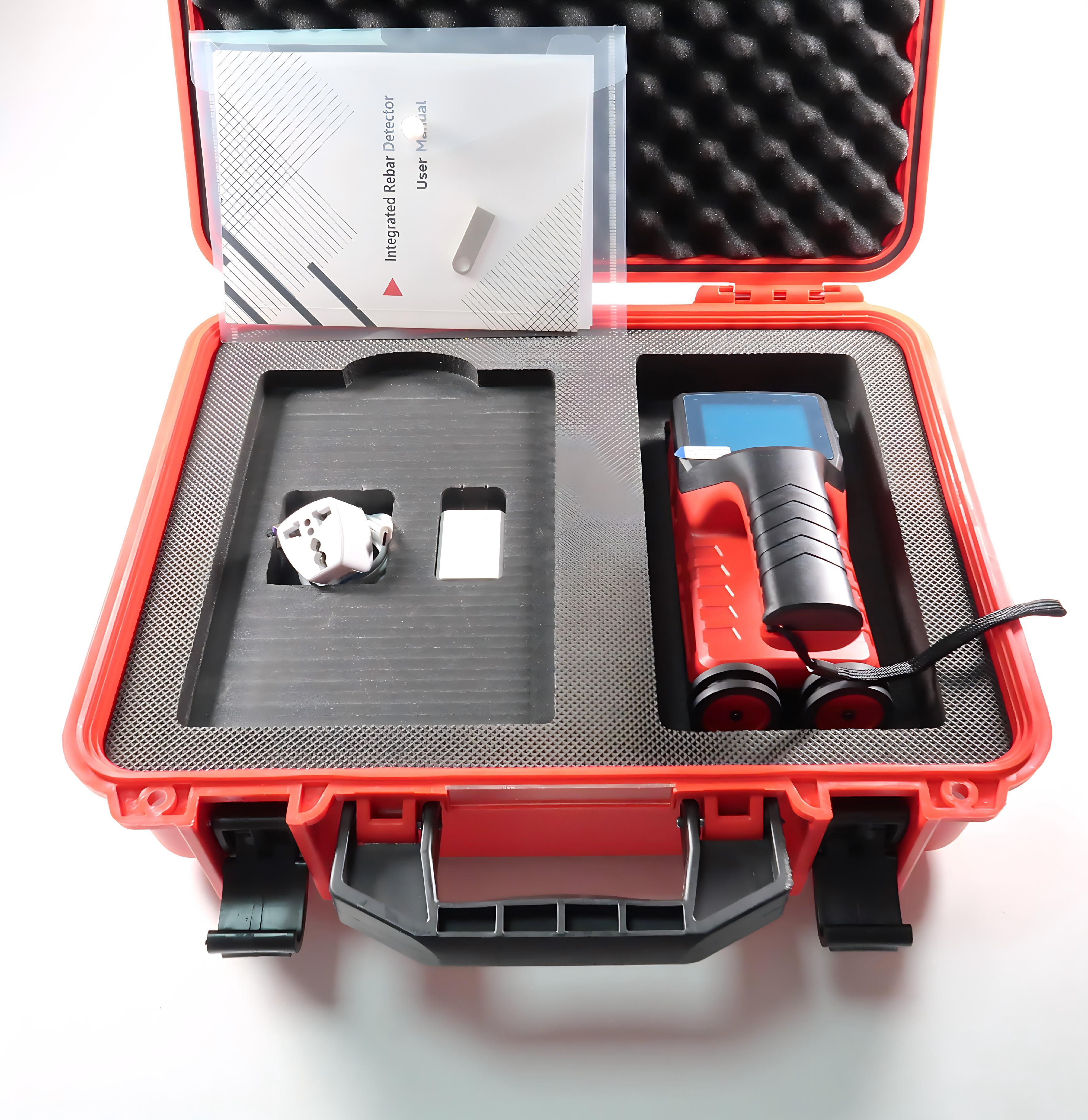

1.5 Configuração normal
