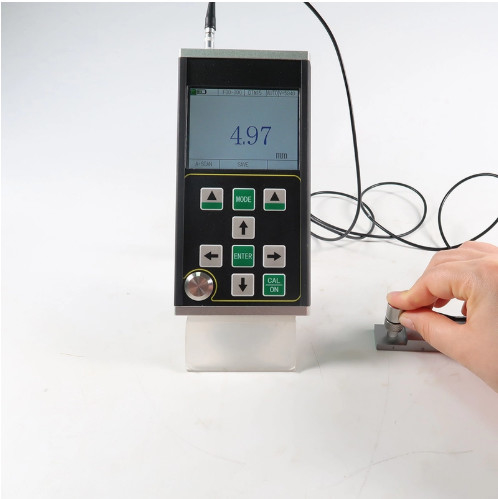

TM291 Medidor de espessura de revestimento não metálico portátil

Para medir a espessura do revestimento de vários substratos metálicos e não metálicos (vidro, plástico, compósitos, betão, madeira, etc.)

O TM291 é um novo tipo de medidor de espessura de revestimento digital de alta precisão portátil com varredura A / B. Adota o princípio da medição de espessura ultrasônica baseada na reflexão de pulso.É adequado para a medição da espessura do material que pode fazer onda ultrassônica propagar-se nele a uma velocidade constante e obter o reflexo de sua parte de trásA resolução de medição é de 0,001 mm e o intervalo de medição é tão fino quanto 0.02mmPode testar a espessura dos substratos e do revestimento ao mesmo tempo.

Este produto pode ser utilizado em petróleo, indústria química, metalurgia, construção naval, aeroespacial, energia e outros campos.

Principais características da função

● O intervalo de medição é amplo, com uma espessura mínima de medição derevestimento 20um;Espessura máxima de 1800 mm.

● Este produto pode medir a espessura com alta precisão e a resolução máxima de medição pode atingir 0,001 mm; A resolução de repetição pode atingir ± 0,002 mm;

●Este produto possui modo de digitalização A, modo de digitalização B e modo de exibição numérica;

● As camadas de revestimento e pintura em alguns materiais compósitos podem ser detectadas de acordo com a velocidade sonora diferente dos materiais,e a espessura de cada camada de mais de 10 materiais multicamadas pode ser medida simultaneamente, e o valor de espessura de cada camada pode ser trocado sob o mesmo eco.

● Tem as funções de revestimento penetrante e medição eco a eco, que é usada para medir materiais com camada de tinta e revestimento na superfície;

● Métodos de medição múltiplos:O THIN,mb-e, E-E eAutomaçãoMétodos que satisfazem a medida das peças de trabalho de espessura convencional;E-E.modo realiza a medição de peças finas;

● Os modos numéricos incluem: modo de valor de espessura convencional, modo de diferença/taxa de redução e modo de valor máximo;

● Dois modos de ganho: ganho automático / manual;

● Desligamento manual e desligamento automático podem ser definidos, com função de poupança de energia;

● Suporta uma variedade de sondas, incluindoa. Proba de cristal duplo e de cristal único, e suporta uma sonda de alta frequência de até 20 MHz;

● Suporta armazenamento em massa e pode armazenar simultaneamente 100000 valores de espessura, 500 grupos de formas de onda A-scan e 500 grupos de formas de onda B-scan;

● Grande e de 3,5 polegadas tela TFT-LCD a cores com resolução de alta definição (QVGA) 320×240;

● Dispõe de uma variedade de métodos de calibração, suporta calibração de um ponto, calibração de vários pontos e modos de calibração manual,e pode calibrar a velocidade do som e a posição zero da sonda ao mesmo tempoSuporta a correcção do caminho V da sonda de cristal duplo.

● Suporta a conversão do sistema métrico e britânico; pode alternar entre milímetros e polegadas;

● Suporta exibição em chinês e inglês;

Materiais aplicáveis

Para medir a espessura do revestimento de vários substratos metálicos e não metálicos (vidro, plástico, compósitos, betão, madeira, etc.).

Metais (como aço, ferro fundido, alumínio, cobre, etc.), plásticos, cerâmica, vidro, resina, fibra de vidro e outros bons condutores ultrasônicos.

Princípios Básicos

O princípio da medição da espessura ultrassônica é semelhante ao da medição de ondas de luz.Quando chegar à interface do materialA espessura do material medido é determinada pela medição precisa do tempo de propagação ultrasônica no material.
