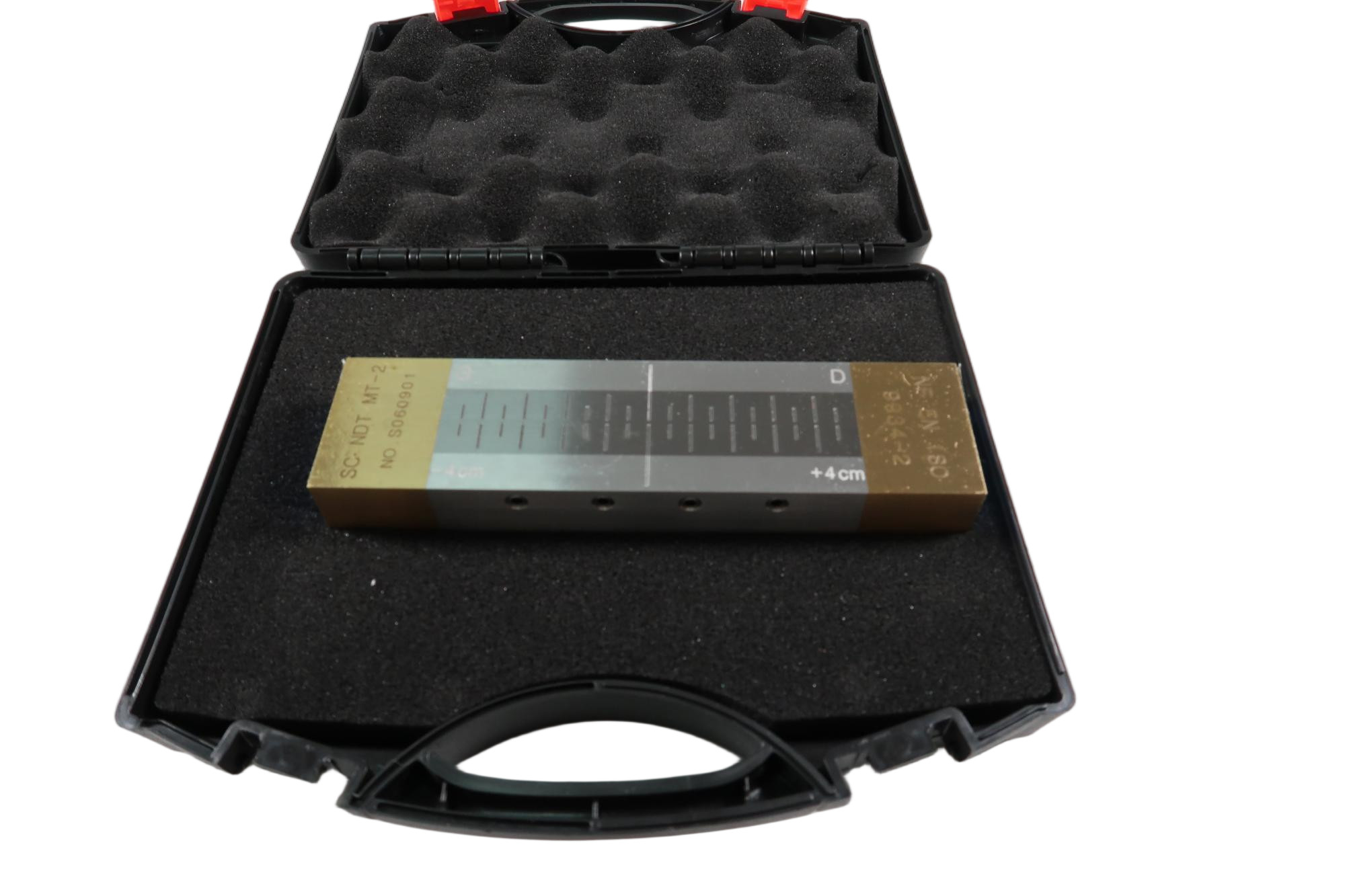

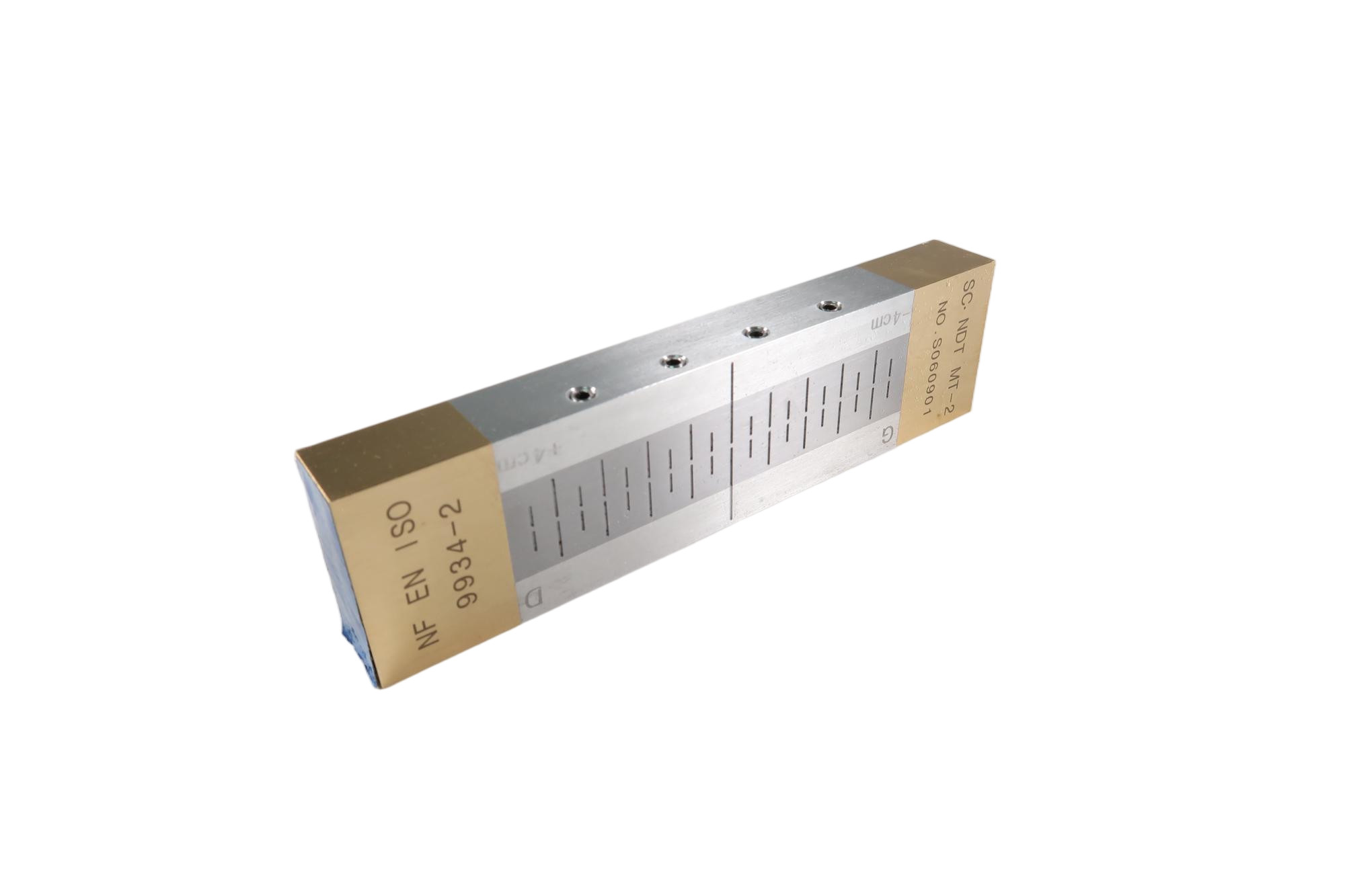

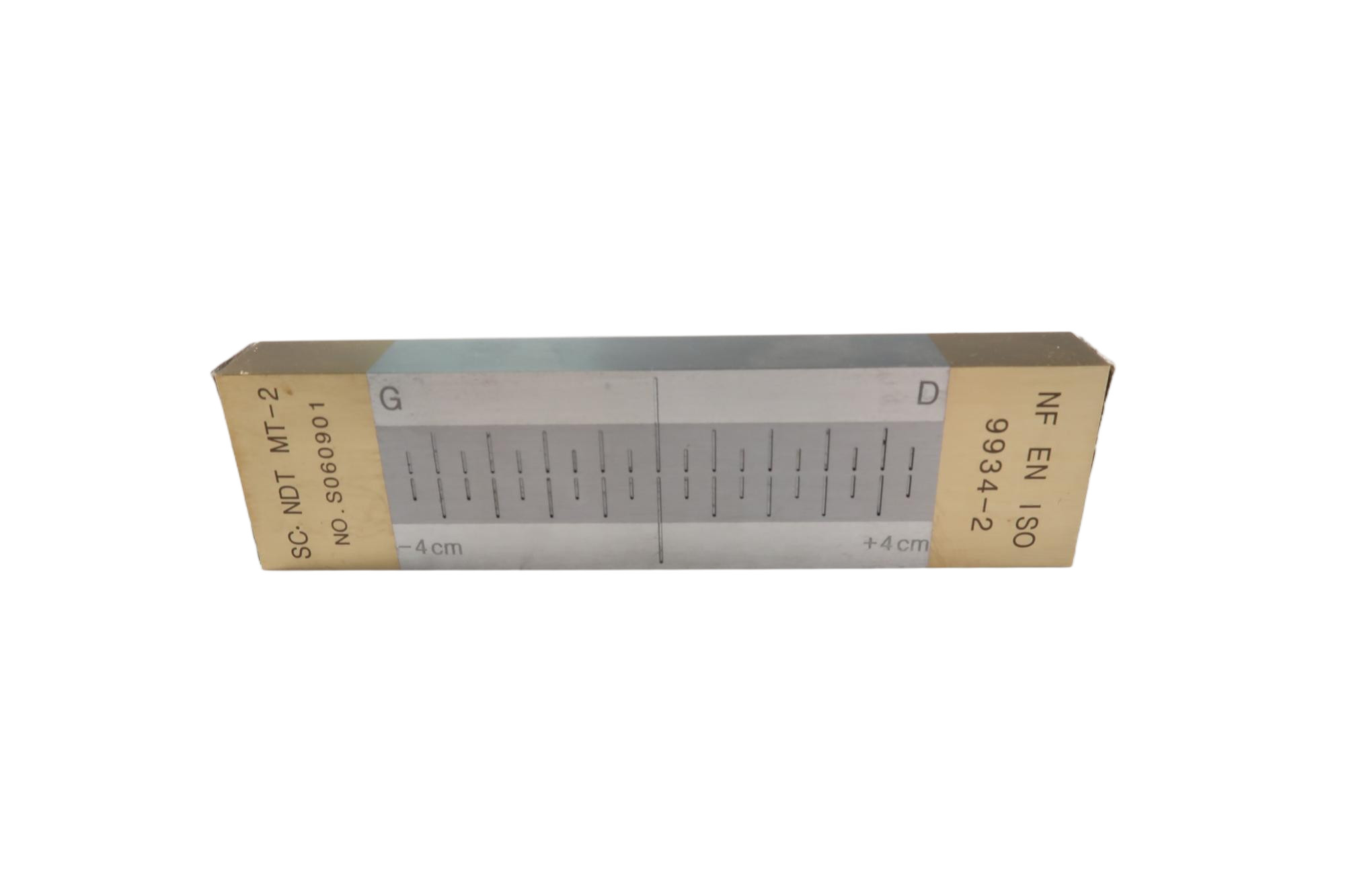

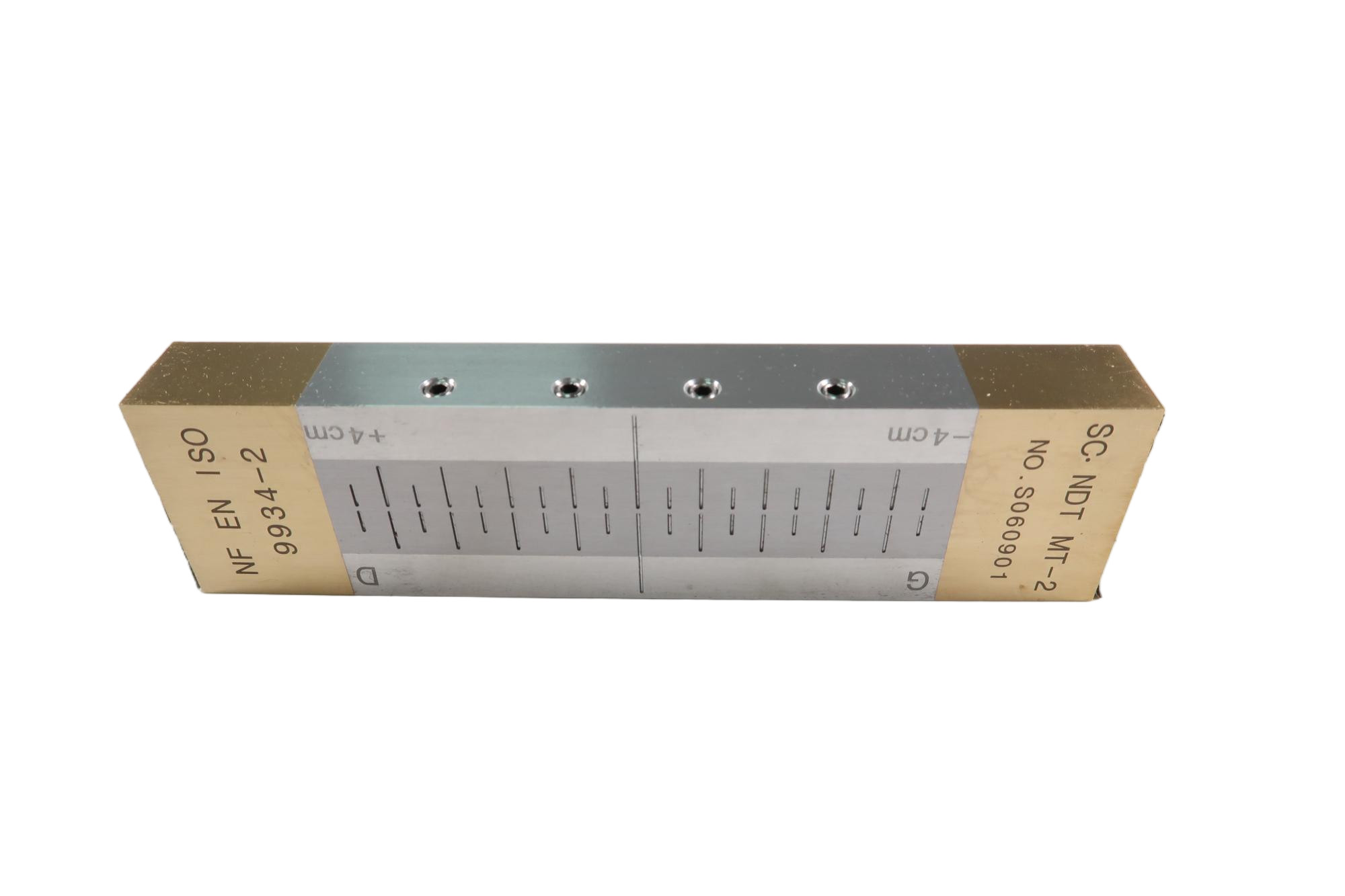

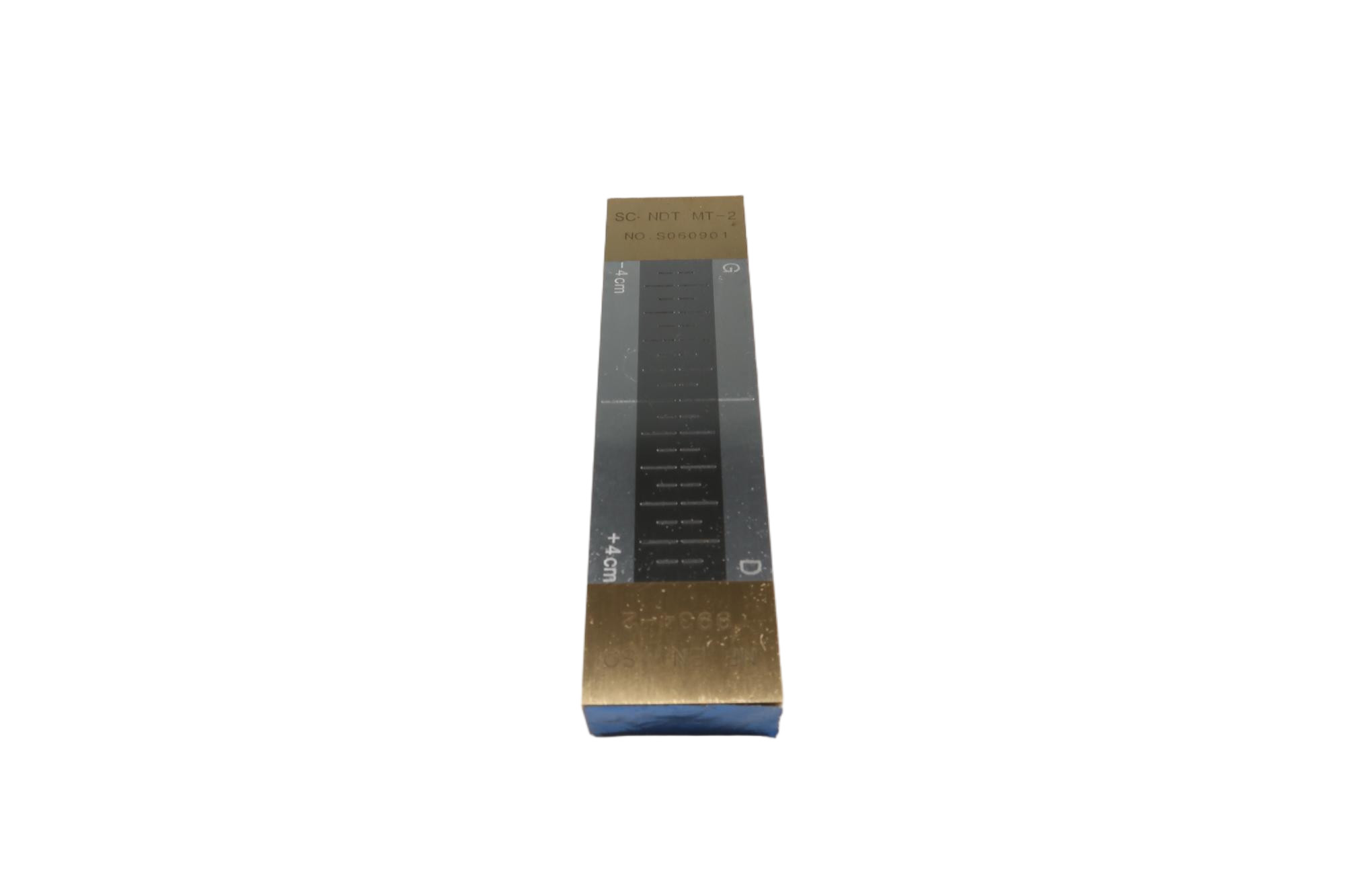

Bloco de ensaio de referência de partículas magnéticas de tipo II

Visão geral: ((3112801)

O bloco de referência Tipo II é um corpo auto-magnetizante que não requer indução de campo magnético externo.É usado para testar o desempenho de partículas magnéticas. O desempenho pode ser dado pelo comprimento exibido. O aumento do comprimento significa melhor desempenho. O comprimento acumulado exibido nos lados esquerdo e direito deve ser usado como resultado.

Conforme:

A partir de 1 de janeiro de 2014, a Comissão deve apresentar ao Conselho e ao Parlamento Europeu uma proposta de regulamento (CE) n.o 1224/2009 que estabeleça as regras de execução do presente regulamento.

Dimensões:

155*40*18 mm

Fabricação:

1Máquina duas peças de C15⁹(conforme a norma EN10083-1)¹⁰)) barras de aço quadradas de 10 mm de diâmetro quadrado e 100,5 mm ± 0,5 mm de comprimento.

2Cada barra de aço é moída com uma superfície de Ra≈1,6 μm e uma planitude de < 5 μm. (Aviso: a temperatura da barra de aço não deve exceder 50 °C)

Verificação:

Usar um medidor de intensidade de campo tangencial para medir a intensidade de campo perpendicular ao defeito artificial nas entalhes +4 e -4.

Critérios de aceitação:

Valor da resistência de saída de -4 entalhes: -100A/m±10% (ou seja, -0,125mT±10%mT)

Valor da resistência de saída de +4 entalhes: +100A/m±10% (ou seja, +0,125mT±10%mT)
