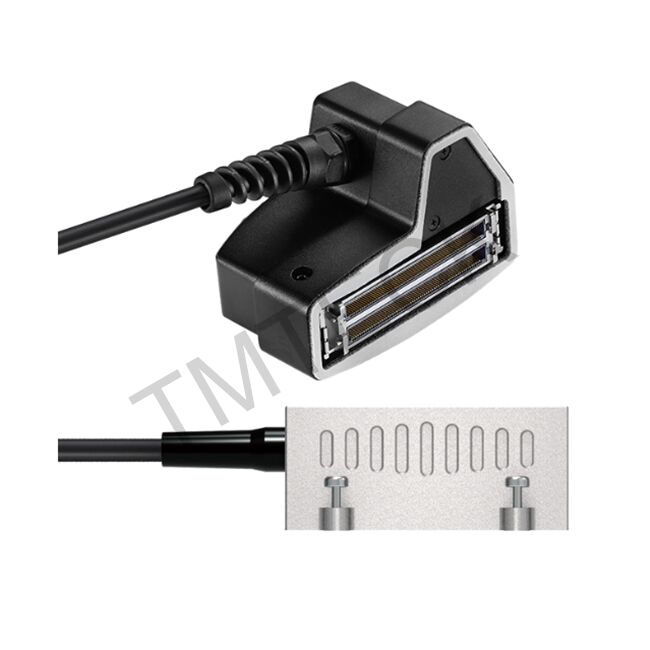

sondas de inspecção de tubos:grande dimensão e gama de medição, utilizados para completar a inspecção de oleodutos, gás, electricidade e outros oleodutos conexos.
Vantagens
1. Alta compatibilidade, pode ser compatível com a maioria dos detectores de falhas de matriz em fase.
2A combinação de s19 e s20 pode detectar automaticamente a solda de circunferência, o que é adequado para inspecção manual ou automática de soldas de tubulação.
3. S20 é a sonda de foco interno para otimizar a relação sinal para ruído
4.Boa energia do feixe na detecção de amostras de tubulação pequena/parede fina
5.Acoustic, pode ser combinado com Rexolite, pode completar a maioria dos ângulos do feixe de som
6.Pode detectar materiais planos grossos e soldagens, forjas, ruído ou materiais granulares
Aplicação
1O petróleo e o gás: oleodutos, garrafas, reservatórios, etc.
2- Energia elétrica: recipientes de pressão e condutas, pás de turbina, monitorização do rotor, etc.
3Outros: ensaio de soldas grossas, de soldas de tubos, etc.
Proba
Série |
Modelo |
Compatível
Modelo
|
Elementos
Forma |
Frequência (MHz) |
E-Nos |
Pico
(mm) |
Atividade
Apertura
(mm)
|
Eleve.
(mm)
|
Tamanho ((LxWxH) |
| TS19/PWZ1 |
2.25L60-1.0x10 |
2.25L60-60x10 |
Linear |
2.25 |
60 |
1.00 |
60.0 |
10.0 |
68x26x30
(mm)
2.68x1.02x1.18
(em)
|
| 4L60-1.0x10 |
4L60-60x10 |
Linear |
4 |
60 |
1.00 |
60.0 |
10.0 |
| 5L60-1.0x10 |
5L60-60x10 |
Linear |
5 |
60 |
1.00 |
60.0 |
10.0 |
| 7.5L60-1.0x10 |
7.5L60-60x10 |
Linear |
7.5 |
60 |
1.00 |
60.0 |
10.0 |
| 10L120-0,5x10 |
10L120-60x10 |
Linear |
10 |
120 |
0.50 |
60.0 |
10.0 |
Especificações
* O comprimento de cabo padrão é de 2,5 m/8,2 pés. A sonda em fase pode ser personalizada,incluindo frequência, número de elementos e passo,etc.
CuneEspecificações
| Série de sondas |
Modelo |
Modelo compatível |
Forma do elemento |
Tamanho ((LxWxH) |
| TS19/PWZ1 |
N0L |
0°LW |
40°~70° |
68x26x30
(mm)
2.68x1.02x1.18
(em)
|
| N45L |
45°LW |
40°~70° |
| N55L |
55°LW |
40°~70° |
| N60L |
60°LW |
40°~70° |
| N55S |
55°S |
40°~70° |
| N60S |
60° SW |
40°~70° |
| N70S |
70° SW |
40°~70° |
| N60S-IHC |
60° SW |
40°~70° |
| N60S-AOD100 |
60° SW |
40°~70° |
| N60S-IHC-AOD100 |
60° SW |
40°~70° |
Detalhes rápidos
Número do modelo:7.5L60-1.0x10-TS19/7.5L60-60X10-PWZ1
Elemento:60
Forma do elemento: linear
Tamanho:LxWxH 68x26x30 ((mm) 2.68x1.02x1.18 ((in)
Aplicação:Petróleo e gás: oleodutos, garrafas, tanques, etc.
Garantia: 12 meses
Caso:aço inoxidável
Personalização: sim
Tipo: sonda de matriz de fases
Cor: Prata
MOQ:1
