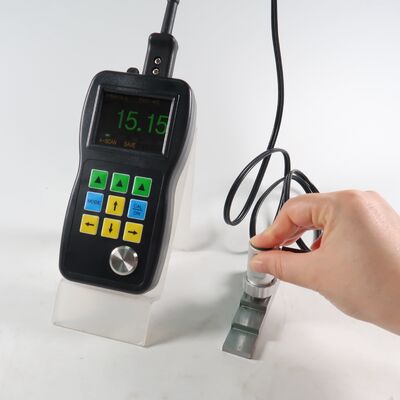

Medidor de espessura ultra-sônico da série TM282 com varredura A & B / através de revestimento / software
Solução profissional de medição de espessura por ultra-som
TM282 Color Screen A/B-Scan Ultrasonic Thickness Gauge é projetado profissionalmente para resolver várias aplicações difíceis de medição de espessura em ambientes industriais.
Características fundamentais
Escanhamento A-Colour
Visualização direta da forma de onda ultrasônica (A-scan) em cores na tela. essencial para verificar a precisão dos resultados do teste e solucionar problemas de medição.e parâmetros GATE para leituras ideais.
Escaneamento B a cores

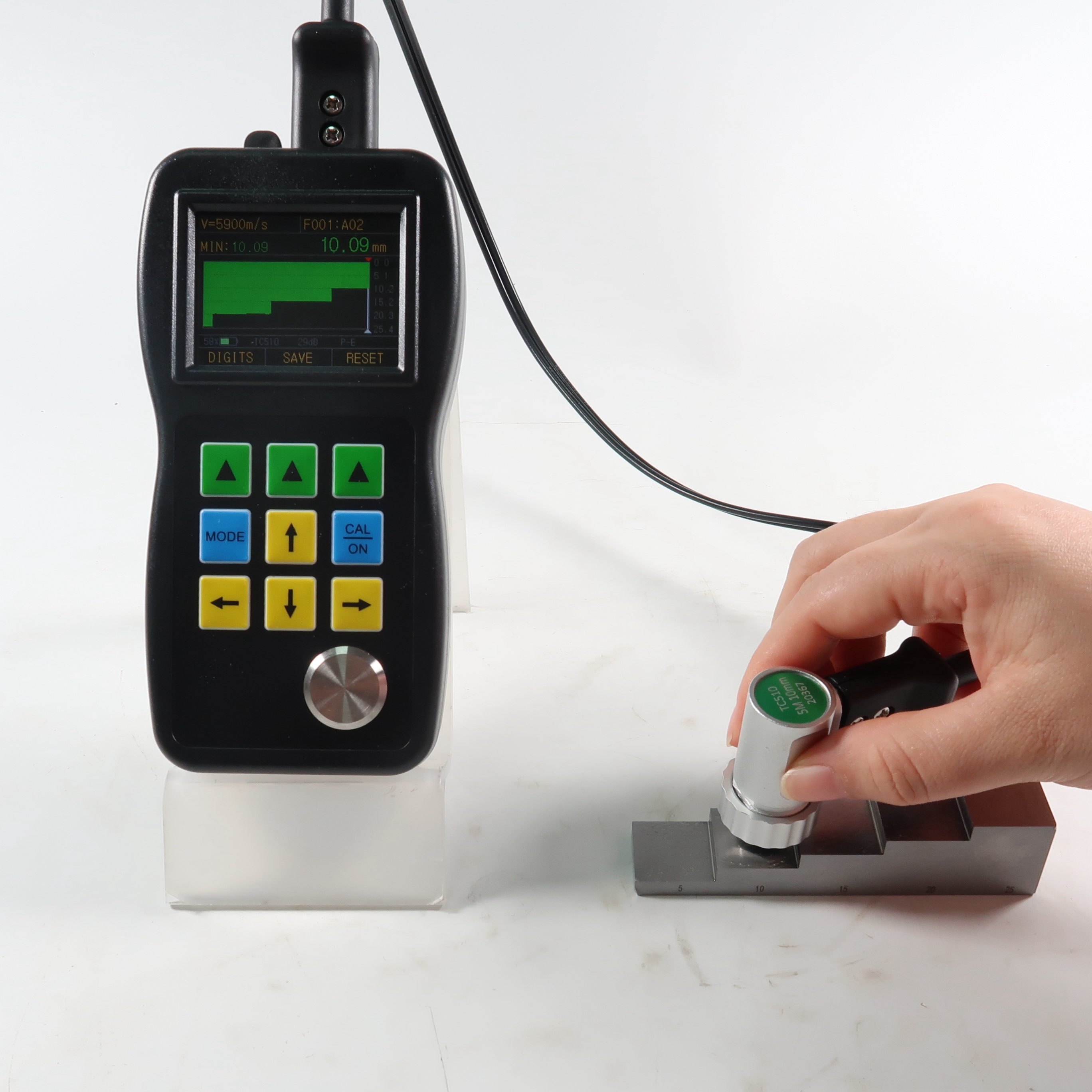

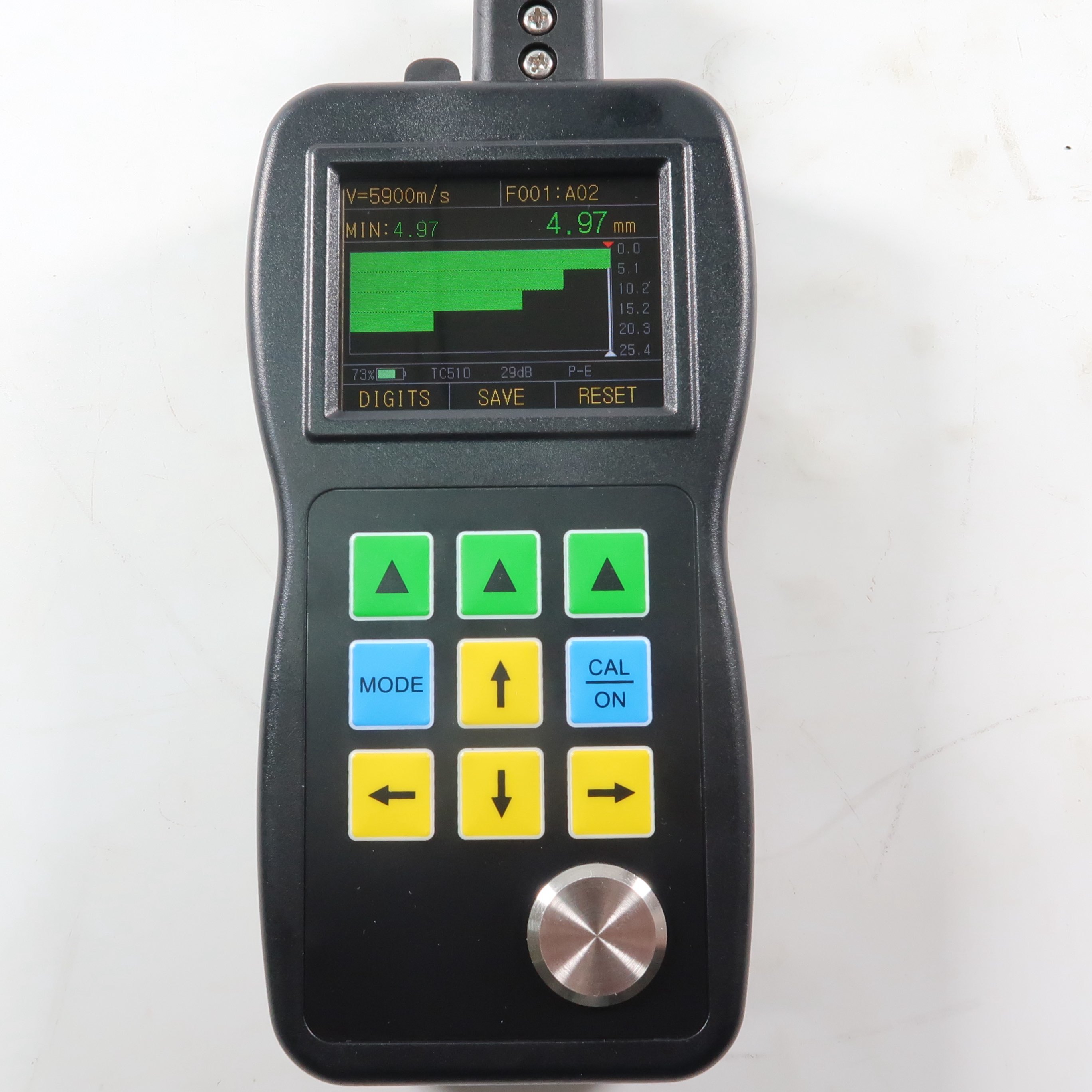

A função B-scan baseada no tempo exibe o perfil da secção transversal da peça de trabalho.Capacidade de medição de espessura ponto a ponto em toda a imagem de varredura B.
Através da função de revestimento
Elimina a necessidade de remoção do revestimento, conseguido através da medição de duas superfícies inferiores contínuas do substrato, com vantagens significativas:
- Não é necessária uma calibração zero
- Alta estabilidade - não afetada pela pressão da sonda, espessura da camada de acoplamento ou poeira da superfície
- Prevenção da deriva zero
Função de corte de energia
O botão dedicado de corte de energia prolonga a vida útil da bateria, conservando energia durante períodos prolongados de não utilização.
Funcionalidade avançada
- Diferença/Taxa de redução:Mostrar a variação dos valores normais e calcular a percentagem de redução da espessura
- Exibição de informações:LOS, min, max, grande leitura, velocidade, zero, calibração, unidades, congelamento, duração da bateria, níveis de ganho, símbolos de eco
- Max./Min. Captura:Display simultâneo dos valores da espessura corrente, mínima e máxima
- Modo de alarme:Mudanças dinâmicas de cor para leituras de espessura durante as condições de alarme
- Taxa de atualização:4Hz, 8Hz e 16Hz selecionáveis para várias necessidades de aplicação
- Suporte multilíngue:Chinês, Inglês, Espanhol, Alemão
- Echo para Echo:Medir apenas a espessura do metal, ignorando a pintura e revestimentos
- Registro de dados:99,999 pontos de dados de espessura com ID em ficheiros lineares ou de grelha (capacidade de 400 ficheiros)
- Output:Conector de velocidade total USB 2.0 com software de relatório DataView
- Display:2.4 "color OLED, 320 × 240 pixels, 10,000Relação de contraste:1
- Dimensões:156 mm (L) × 76 mm (W) × 38 mm (H)
- Peso:285 g
- Temperatura de funcionamento:-10°C a 50°C
Proba padrão TC510
Chip cerâmico piezoelétrico de alto desempenho com concha de fundição por impressão metálica integrada.
Comparação da série TM282
| Características |
TM282 |
TM282D |
TM282DL |
| Exibição de cores |
✓ |
✓ |
✓ |
| A-Scan ao vivo |
✓ |
✓ |
✓ |
| B-Scan baseado no tempo |
✓ |
✓ |
✓ |
| Controle da entrada e da entrada |
✓ |
✓ |
✓ |
| Escondimento |
✓ |
✓ |
✓ |
| Pintura e revestimentos |
× |
✓ |
✓ |
| Registro de dados |
× |
× |
✓ |
| Software DataView |
× |
× |
✓ |
Especificações técnicas TM282DL
| Tipo de exibição |
2.4" OLED a cores, 320×240 pixels, contraste de exibição 10,000:1 |
| Princípio de funcionamento |
Ecos pulsacionais com transdutores de dois elementos |
| Faixa de medição |
0.50 mm a 508 mm (0,02" a 20,00"), dependendo da condição do material, da sonda e da superfície; Modo E-E: 3-50 mm em condições |
| Resolução de medição |
Selecionável 0,01mm, 0,1mm (selecionável 0,001", 0,01") |
| Unidades |
Pulgada ou milímetro |
| Modo de retificação |
RF+, RF-, HALF+, HALF-, FULL |
| Modo de exibição |
Normal, captura mínima/máxima, DIFF/RR%, A-Scan, B-Scan |
| Correção do caminho V |
Automático |
| Taxa de atualização |
Selecionável 4Hz, 8Hz, 16Hz |
| Faixa de velocidade do material |
500 a 9999 m/s (0,0197 a 0,3939 in/μs) |
| Línguas |
Inglês, francês, alemão, espanhol, chinês |
| Configurações de alarme |
Alarmes mínimos e máximos. Faixa de 0,25 mm a 508 mm (0,010" a 20,00"). |
| Requisitos de energia |
2 pilhas AA |
| Tempo de operação |
Aproximadamente 40 horas |
| Desligamento do instrumento |
Selecionável ALGUMENTE ON ou AUTO OFF após 5, 10, 20 minutos de inatividade |
| Temperatura de funcionamento |
-10°C a +50°C (+10°F a +12°F) |
| Tamanho |
158 mm × 76 mm × 37 mm (H × largura × largura) |
| Peso |
285 g, incluindo as baterias |

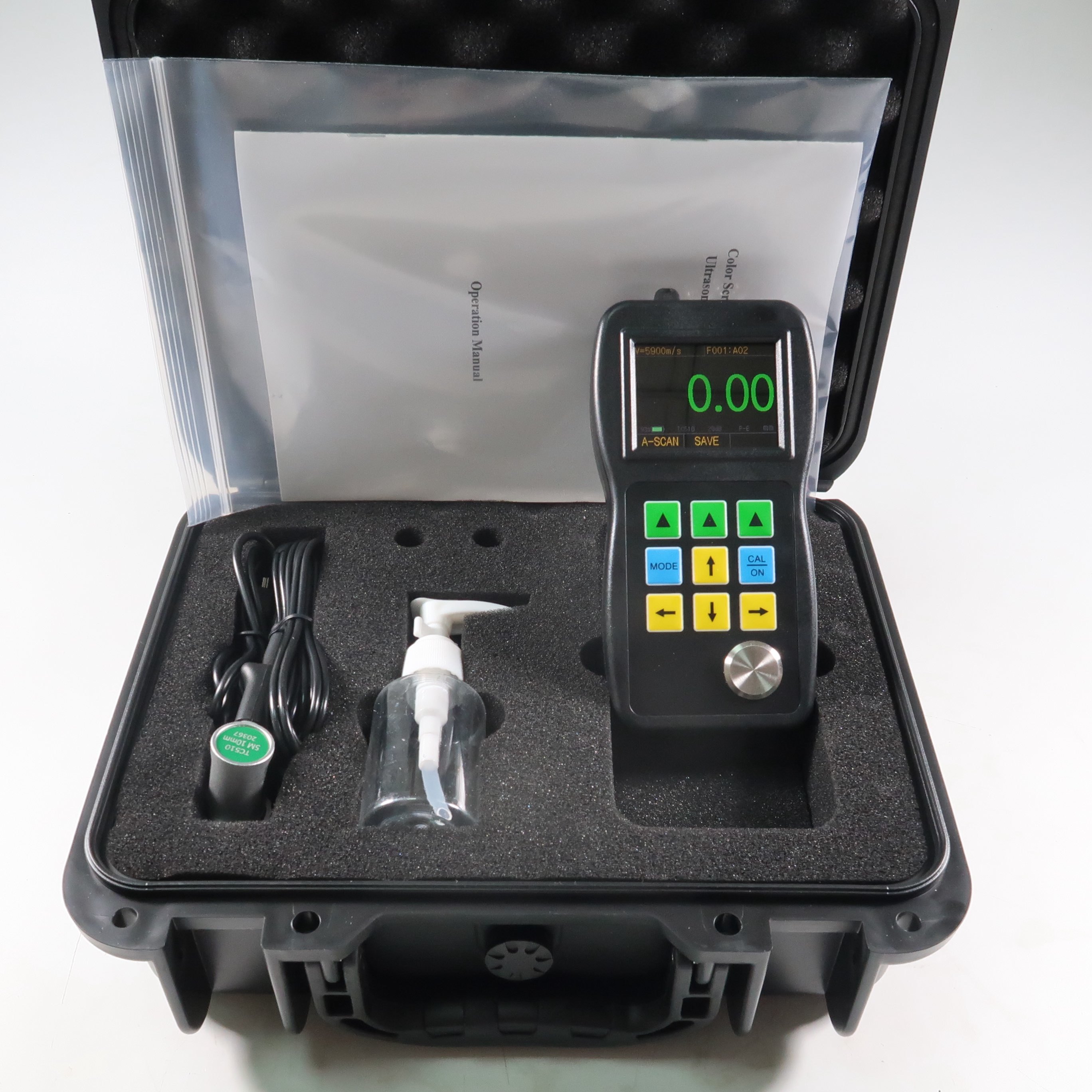

Teor de entrega padrão - TM282DL
| Componente |
Quantidade |
| Corpo principal |
1 |
| Proba |
1 |
| Bateria |
1 |
| Cúpula |
1 |
| Caixa de transporte |
1 |
| Manual de operação |
1 |
| Cabo USB |
1 |
| Software |
1 |
