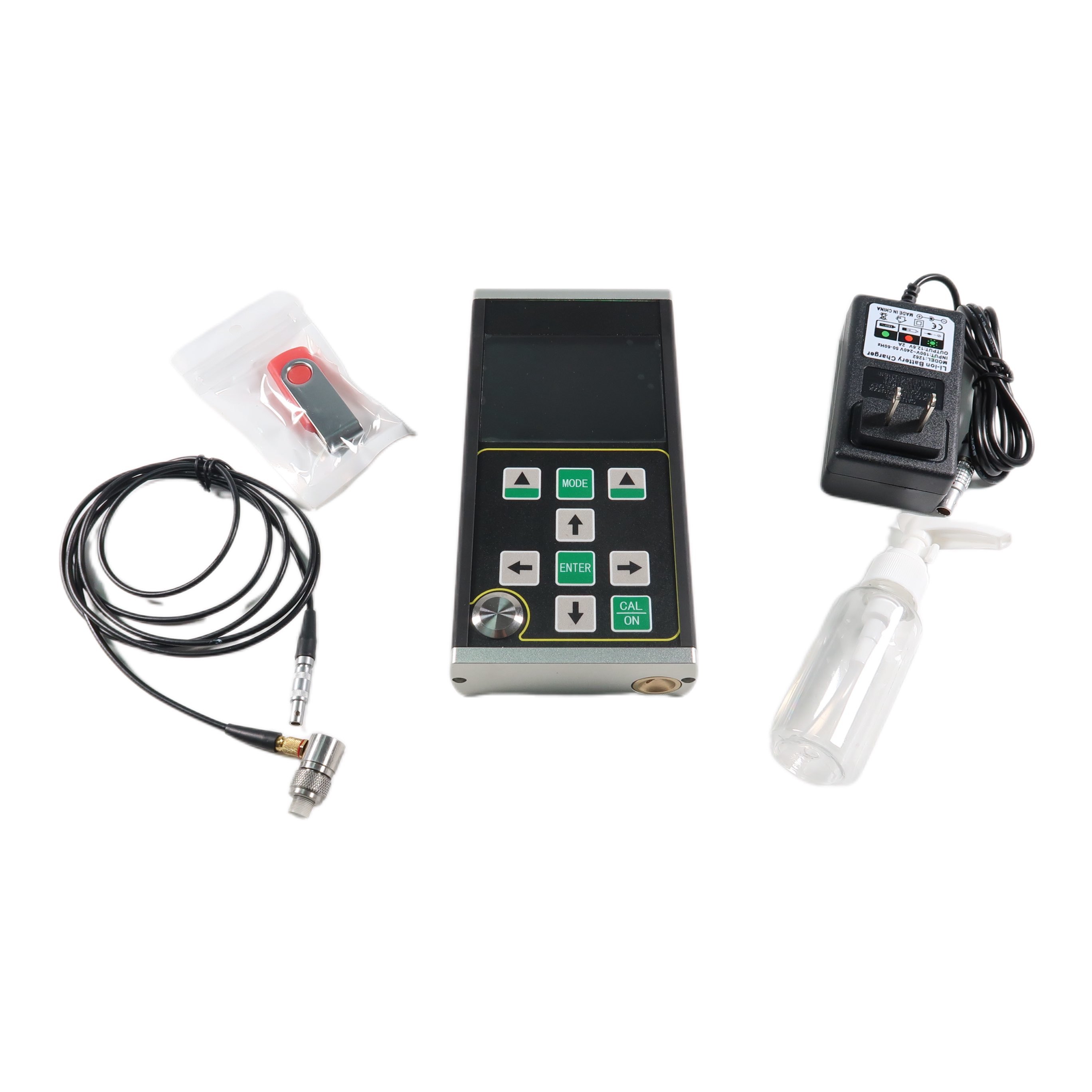

TM290 Medidor de espessura ultra-sônica de alta precisão com resolução de 0,001 mm e digitalização A / B

O TM290 é um novo tipo de medidor de espessura digital ultrassônico portátil de alta precisão com varredura A/B. Ele adota o princípio de medição de espessura ultrassônica baseado na reflexão de pulso. É adequado para a medição da espessura de materiais que podem fazer a onda ultrassônica se propagar neles a uma velocidade constante e obter o reflexo de sua parte traseira. A resolução de medição é de 0,001 mm e a faixa de medição é tão fina quanto 0,15 mm (aço).

Este produto pode medir com precisão chapas e peças usinadas. Por outro lado, pode monitorar o grau de afinamento de tubos e vasos de pressão em equipamentos de produção após corrosão durante o uso. Pode ser usado em petróleo, indústria química, metalurgia, construção naval, aeroespacial, energia e outros campos.

Este produto está em conformidade com os seguintes padrões: Especificação de Calibração para medidor de espessura ultrassônico (JJF 1126-2004).

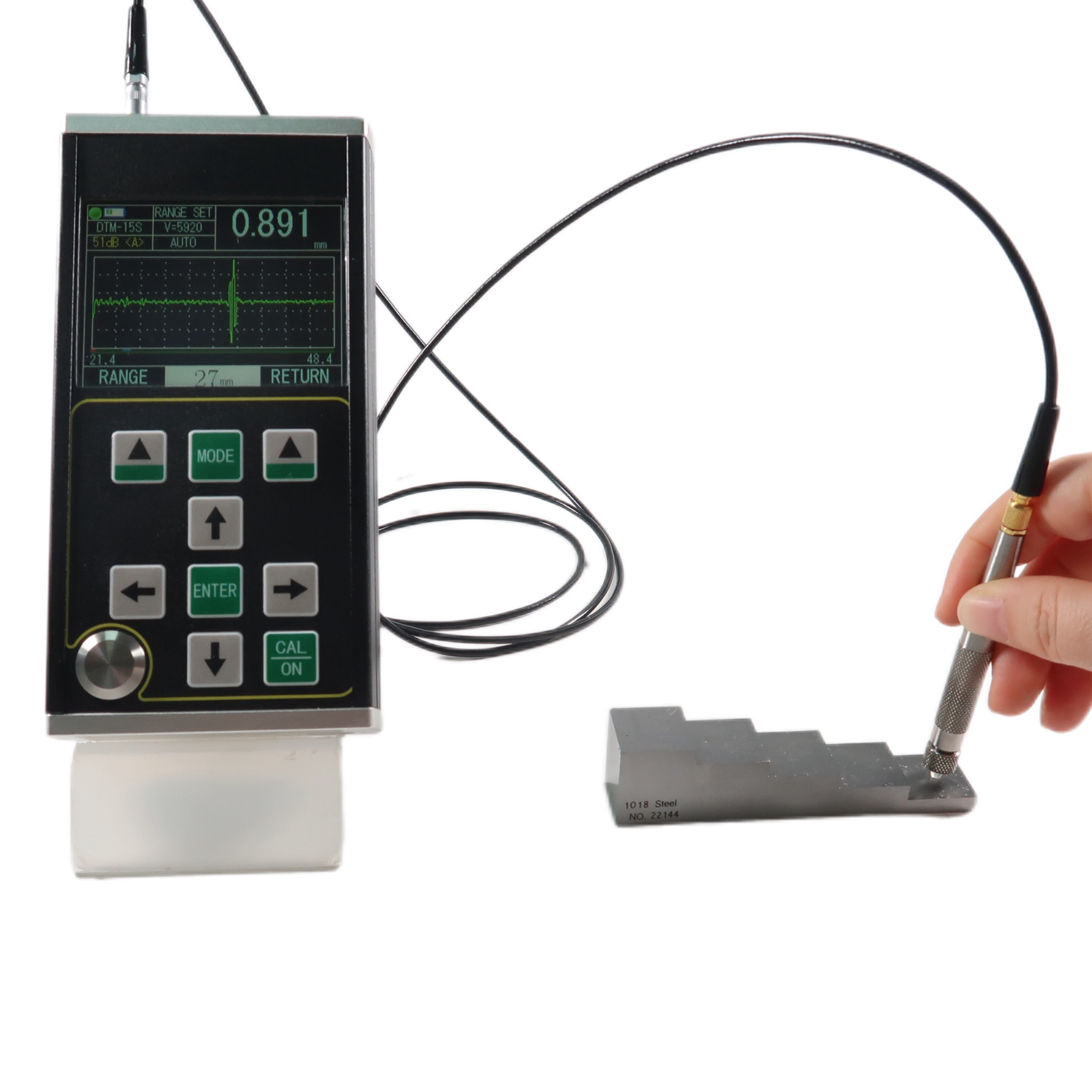

• Este produto possui modo de varredura A, modo de varredura B e modo de exibição numérica
• A faixa de medição é ampla e a tecnologia única de "eco múltiplo" é adotada para realizar a medição de peças ultrafinas, com uma espessura mínima de medição de 0,15 mm (aço)
• Este produto pode medir a espessura com alta precisão, e a resolução máxima de medição pode atingir 0,001 mm; A resolução de repetição pode atingir ± 0,002 mm
• Possui as funções de penetração de revestimento e medição eco a eco, que é usada para medir materiais com camada de tinta e revestimento na superfície
• Múltiplos modos de medição: modos mb-e, E-E e me-e atendem à medição de peças de trabalho convencionais espessas; O modo fino realiza a medição de peças finas

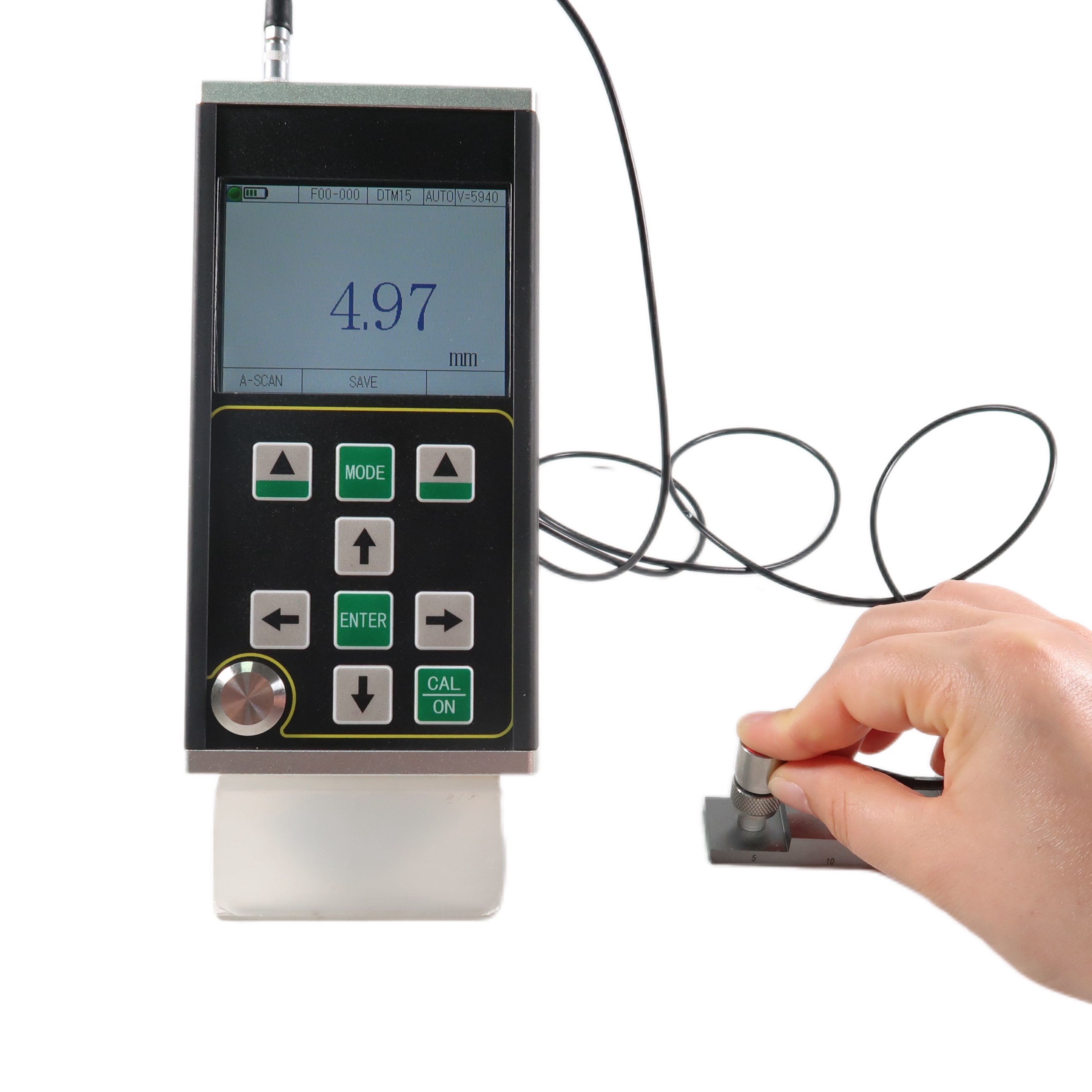

• Os modos numéricos incluem: modo de valor de espessura convencional, modo de diferença / taxa de redução e modo de valor máximo
• Dois modos de ganho: ganho automático / ganho manual
• Desligamento manual e desligamento automático podem ser definidos, com função de economia de energia
• Suporta uma variedade de transdutores, incluindo transdutor de cristal duplo e transdutor de cristal único, e suporta transdutor de alta frequência de até 20 MHz
• Suporta armazenamento em massa e pode armazenar 100.000 valores de espessura, 500 grupos de formas de onda de varredura A e 500 grupos de formas de onda de varredura B ao mesmo tempo
• Grande tela TFT-LCD colorida de 3,5 polegadas com resolução de alta definição (QVGA) de 320x240
• Possui uma variedade de métodos de calibração, suporta calibração de um ponto, calibração multiponto e modos de calibração manual, e pode calibrar a velocidade do som e a posição zero do transdutor ao mesmo tempo; Suporta correção de caminho em V do transdutor de cristal duplo
• Suporta a conversão do sistema métrico e imperial; Pode alternar entre unidades de milímetro e polegada
• Suporta exibição em chinês e inglês

É adequado para medir a espessura de metais (como aço, ferro fundido, alumínio, cobre, etc.), plásticos, cerâmicas, vidro, resina, fibra de vidro e outros bons condutores ultrassônicos.

O princípio da medição de espessura ultrassônica é semelhante ao da medição de ondas de luz. O pulso ultrassônico emitido pelo transdutor atinge o objeto medido e se propaga no objeto. Quando atinge a interface do material, ele é refletido de volta para o transdutor. A espessura do material medido é determinada medindo com precisão o tempo de propagação ultrassônica no material.

Nota: a empresa reserva-se o direito de fazer modificações técnicas sem aviso prévio.
