Calibrador de vibração digital Calibrador de vibração medidor Analisador de vibração
Teste de vibração ISO10816
Frequência ((continuamente ajustável): 10 a 1280Hz +0,01%
Aplicação do calibrador de vibração ISO10816 TMV-5031:
1.Pode ser utilizado para calibrar acelerômetro de vibração, velocidade e transdutor de proximidade e também um instrumento de medição de vibração. sinais senoidal padrão em frequência 10, 20, 40, 80, 160, 320,640 e 1280 Hz
2Pode ser gerado a partir do calibrador a amplitude da aceleração, velocidade e deslocamento
3.Pode ser definido através de potencialómetros e mostrado em ecrãs digitais.
4. TMV-5031 calibrador de vibração combina gerador de sinal sinusoidal, amplificador de potência, transdutor padrão e um shaker em um e possui um pequeno
O sistema é de grande volume, elevada precisão e fácil utilização.
5Normas internacionais: ISO 10816
Especificações:
Frequência: Não fixa, Frequência ((continuamente ajustável): 10 a1280Hz +0,01%
Unidade:
Aceleração: m/s 2 (PEAK)
Velocidade
mm/s (RMS)
Deslocamento: um (PK-PK)
Precisão da amplitude:
Aceleração (30m/s 2 pk, 80Hz) 40Hz a 320Hz + 0,3dB + 1 dígito
10 Hz a 1280 Hz + 0,5 dB +1 dígito
Velocidade (pk 25 mm/sec,80Hz) 40Hz a 320Hz +0,5dB +1 dígito
Deslocamento (10μm pk-pk, 80Hz) 40Hz a 320Hz + 0,5 dB + 1 dígito
Linearidade da sonda de proximidade
Prode: sondas de 5 mm e 8 mm Faixa: 0~4.0 mm
Display: 3 dígitos e meio para aceleração, velocidade ou deslocamento
Amplitude máxima de vibração e carga máxima:
Por causa do vibrostand usado no TMV-5031 Calibrador de vibração é bastante
pequenas, durante a calibração de transdutores de peso diferente sob condições diferentes
A amplitude de saída dos calibradores também é diferente.
A amplitude de vibração e a carga máxima estão relacionadas com a carga máxima
aceleração. Velocidade máxima e deslocamento máximo gerados
do calibrador a uma certa frequência e com um certo peso do
Os números específicos podem ser vistos nos seguintes quadros:
A mesa.
|
Wt
Frequência
|
<100 g |
<250 g |
<650 g |
| a(m/S2) |
V (mm/S) |
d ((μm) |
a(m/S2) |
V (mm/S) |
d ((μm) |
a(m/S2) |
V (mm/S) |
d ((μm) |
| 10 Hz |
2.5 |
28 |
1300 |
3.5 |
40 |
1800 |
4 |
45 |
2000 |
| 20 Hz |
15 |
85 |
1900 |
10 |
60 |
1300 |
5 |
28 |
640 |
| 40 Hz |
60 |
170 |
2000 |
35 |
100 |
1100 |
12 |
35 |
380 |
| 80 Hz |
100 |
141 |
800 |
40 |
60 |
320 |
14 |
20 |
110 |
| 160 Hz |
75 |
53 |
150 |
35 |
25 |
70 |
12 |
8.5 |
24 |
| 320 Hz |
50 |
18 |
25 |
30 |
10 |
15 |
10 |
3.5 |
5 |
| 640 Hz |
30 |
5 |
3 |
20 |
3.5 |
2 |
6 |
1 |
* |
| 1280 Hz |
23 |
2 |
* |
10 |
0.9 |
* |
5 |
0.4 |
* |
Notas: com uma frequência mais elevada o valor do deslocamento da vibração é muito
O calibrador deve ser pequeno para que não haja saída de sinal de vibração do calibrador.
Tamanho: 280 x 180 x 250 mm
Peso20 libras, 9 quilos.
TemperaturaOperação: 0°Caté 50°C
Armazenamento-20°Caté 70°C
Humidade: 90% não condensante

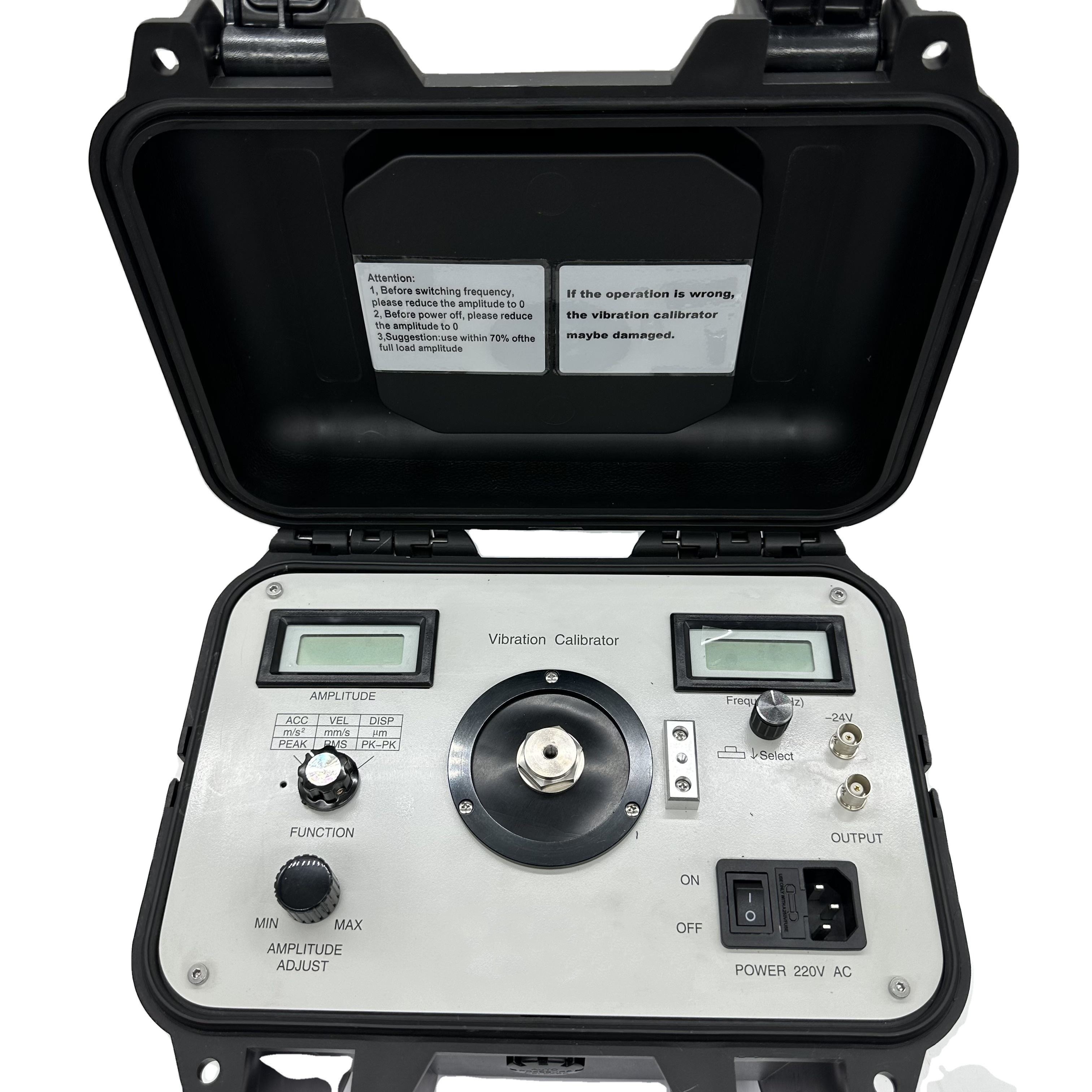

O painel de controlo do calibrador de vibração TMV-5031 é representado como segue:
A seguir:
1. Display de saída de amplitude de vibração
saída de sinal de vibração do calibrador
2Potencial de calibração
3. Função de selecção do interruptor Mudar a saída do calibrador para
aceleração, velocidade ou deslocamento
4. Potenciômetro para ajustar a amplitude de saída
Ajuste do potencialómetro para alterar a amplitude de vibração de saída
5. Ajustando a amplitude de vibração de saída lentamente
6. A tabela para fixação do transdutor a calibrar

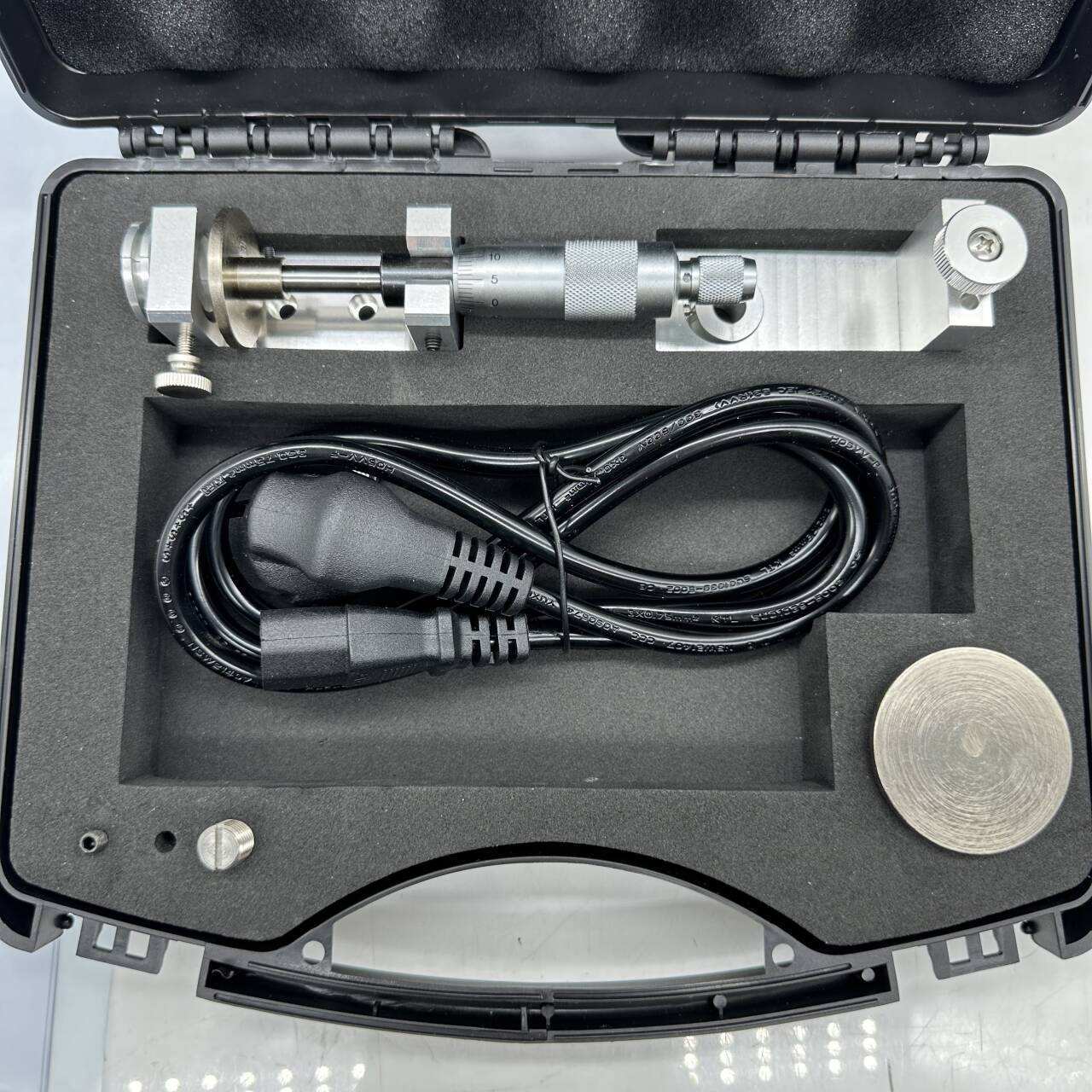

7. O buraco do fio para fixação do suporte da sonda de proximidade
Durante a calibração da sonda de proximidade, o suporte do transdutor é fixado
no painel de controlo através deste buraco de fio.
8Interruptor de alimentação 220 VAC
9. Soquete para entrada de energia AC de 220 V
Utilizado para ligar a energia AC de 220 V.
10. Soquete para saída de energia
Para monitorizar a forma de onda do sinal de saída do amplificador de potência
do calibrador.
11. Soquete de saída de tensão de 24 V
Fornecimento de energia a 24 V para o proximador durante a calibração da proximidade
sonda.
12Interruptor de selecção de frequência
