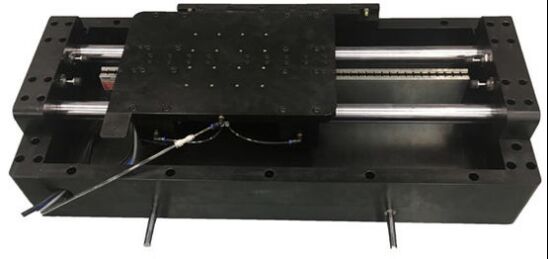

0,01～100 Hz JJG 298-2005 Sistema de Calibração de Vibração de Baixa Frequência com Função de Controle Zero TMVC-100

Informação Básica

Lugar de origem:	China
Marca:	TMTeck
Certificação:	CE
Número do modelo:	TMVC-100

Quantidade de ordem mínima:	1
Preço:	Negociável
Detalhes da embalagem:	Caixa
Tempo de entrega:	4-7 dias do trabalho
Termos de pagamento:	T/T, Western Union, PayPal
Habilidade da fonte:	semanas 20PCS/Two

Melhor preço contacto

Informação detalhada

Faixa de frequência:	0.01 ~ 100 Hz (extensivel)	AVC:	400 mm (opcional 100 mm ~ 2 m)
Aceleração máxima:	20 m/s2 (extensível)	Grau de distorção:	<5%
Relação de movimento lateral:	< 10="">
Destacar:	Sistema de calibração de vibrações de baixa frequência , medidor de vibração portátil com controle zero , JJG 298-2005 Sistema de calibração de vibrações

Descrição de produto

Descrição

O sistema de calibração de vibração de baixa frequência utiliza tecnologia exclusiva de codificação fotoelétrica para controlar e gerar sinais de vibração de baixa frequência, que podem completar a calibração pelo método de comparação de sensores de baixa frequência com alta precisão e alta eficiência. O interferômetro a laser também pode ser usado para calibração absoluta de sensores de baixa frequência. O sistema de calibração de vibração de baixa frequência também pode gerar sinais de deflexão dinâmica, e a interface de medição de deflexão por interferência a laser pode ser estendida para realizar a calibração de deflexão dinâmica.

Característica

Gerador de vibração de baixa frequência exclusivo para movimento plano
Função de controle zero precisa e eficiente
Amplo curso de trabalho
Deslocamentos independentemente da gravidade
Calibração de deflexão também é possível
Sistema de análise de sinal dinâmico multicanal de 24 bits de alta precisão
Vários sensores podem ser calibrados simultaneamente
Utiliza tecnologia exclusiva de controle digital

Índice técnico principal

w Faixa de frequência: 0,01 ~ 100 Hz (extensível)
w Curso: 400 mm (opcional 100 mm ~ 2m)
w Aceleração máxima: 20 m/s2 (extensível)
w Grau de distorção: < 5%
w Relação de movimento lateral: < 10%
w Carga: > 10 kg
w Incerteza de medição: 2% (k=2)

Índice técnico específico

Dispositivo de calibração de vibração de baixa frequência (parte da mesa vibratória)
Força de excitação senoidal nominal	200N
Faixa de frequência	0,01～100 Hz (expansível)
Erro de indicação de frequência	O erro do valor indicado não deve ser superior a 0,25% da escala total
Relação sinal-ruído	A relação sinal-ruído do sinal de aceleração da mesa vibratória deve ser superior a 60dB
Curso de trabalho (Faixa de medição de deflexão)	400 mm (Faixa expansível 100 mm～2m)
Faixa de deslocamento	1 μm ～ 400 mm (Escalável até 2m)
Velocidade nominal	1,2 m/s
Aceleração máxima @1Hz	Não inferior a 0,5g
Faixa de aceleração	(10-4～20)m/s2
Massa máxima do sensor de carga	＞10kg
Tamanho da mesa	＞240mm×240mm
Massa equivalente das peças móveis	8 kg
Parafuso da mesa	M5 (Pode ser personalizado de acordo com os requisitos)
Dimensão geralL×W×H	Aproximadamente 1200mm×300mm×300mm
Peso da plataforma	Aproximadamente 90 kg
Pressão de fornecimento de gás	0,4～0,6MPa
Vazão máxima de gás	10L/min
Distorção da forma de onda	Na faixa de resposta de frequência de trabalho, a distorção da forma de onda de aceleração central da mesa não é superior a 5%
Relação de vibração lateral	Na faixa de resposta de frequência de trabalho, a amplitude de aceleração de vibração transversal do centro da mesa não é superior a 5% da amplitude de aceleração de vibração da direção principal da vibração.
Estabilidade	A mesa vibratória vibra continuamente no ponto de frequência de referência de 16Hz com a amplitude de aceleração máxima por 20min. Dentro de qualquer intervalo de 2min, a variação máxima na frequência não é superior a 0,3% e a variação máxima na amplitude de aceleração não é superior a 0,5%.
Sensor de aceleração padrão
Sensibilidade	Não inferior a 1000mV/g
Faixa de resposta de frequência	DC-200Hz (±5%)
Faixa de medição	2 g
Resolução	Menos de 10 μg
Não linearidade	0,1%FS
O codificador fotoelétrico também pode ser usado abaixo de 10Hz, resolução	Não superior a 10nm
Sistema de controle de vibração e software de calibração de controle
Canais		≥4 canais, cada canal usando A/D independente
Dígito		24 bits
Taxa de amostragem		Cada canal é maior que 20k
Interface do interferômetro a laser		Interface do interferômetro a laser expansível com função de deflexão
Todo o hardware é controlado por software, e o teste de todos os parâmetros do sistema completo é controlado pelo programa.
Ele pode realizar seno passo a passo e seno varrido, calibração de frequência de amplitude, calibração de frequência de fase e calibração de linearidade de amplitude do sensor medido
A linearidade de amplitude, o erro de frequência de amplitude e o erro de fase do sensor podem ser calculados
Relatório de teste definido pelo usuário, todos os parâmetros de teste e resultados de cálculo podem ser exibidos no relatório
Requisitos do ambiente de trabalho do sistema
Temperatura ambiente de operação	5℃～+35℃
Umidade relativa	10% a 85%
Fonte de alimentação	220V±10V AC,50Hz±1 Hz,3.5kW
Requisito de ar comprimido	Não superior a 0,6Mpa
Resistência de aterramento do laboratório (Ω)	≤4

Sistema de calibração de vibração de baixa frequência

Não	Nome da peça	Índice técnico principal	Quantidade
1	Agitador padrão de baixa frequência e controlador de baixa frequência IM-LF01	Atende aos regulamentos de verificação JJG 298-2005 da mesa vibratória padrão de frequência intermediária (método comparativo) 1. Faixa de frequência: 0,1Hz ~ 100Hz; 2. Faixa de aceleração: ≥20 m/s2; 3, carga máxima da mesa vibratória padrão: ≥10Kg; 4. Grau de distorção: ≤5%; 5. Relação de movimento lateral: ≤10%; 6. Estabilidade da aceleração: 0,1%, estabilidade da frequência: 0,1%.	1
2	Sensor de aceleração padrão MSV-3001	1. Sensibilidade: ≥1000mV/g; 2. Faixa de frequência: 0,1Hz~200Hz	1
3	Sistema de controle de vibração (incluindo software) NIM-DA01	1. Número de canais de aquisição: ≥2; 2, bits AD: 24 bits; 3, taxa de amostragem: ≥50 kHz; 4, faixa de medição de tensão: ±5V. 5, erro de medição de tensão: melhor que 0,2%; 6, erro de medição da relação de tensão: melhor que 0,1%; 7, incluindo calibração automática e manual em dois modos; 8, pode gerar relatórios automaticamente.	1
4	Amplificador de condicionamento YMC-8102	1 canal de carga /IEPE/TEDS, suporte à amplificação e condicionamento do sinal do sensor de carga, fonte de alimentação de corrente constante do sensor IEPE e condicionamento de sinal, condicionamento de sinal do sensor TEDS; Suporte à integração de canais, interface RS-232 e comunicação com PC, vários podem ser em cascata, certificação CE;	1 conjunto
5	Sistema de compressor de ar	Fornecimento de ar comprimido	1 conjunto
6	Computador	Processador i7, memória de 8g, disco rígido de 1T, incluindo várias portas USB e slots PCI, duas portas de rede, incluindo unidade óptica	1 conjunto
7	Medição	Primeira carga de medição	1

0,01～100 Hz JJG 298-2005 Sistema de Calibração de Vibração de Baixa Frequência com Função de Controle Zero TMVC-100 0
