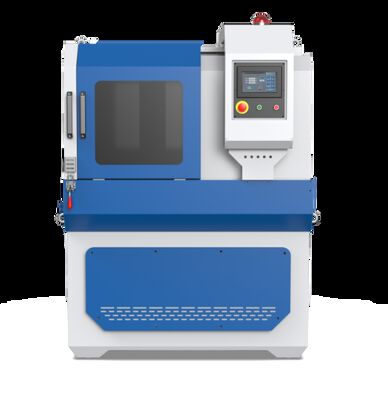

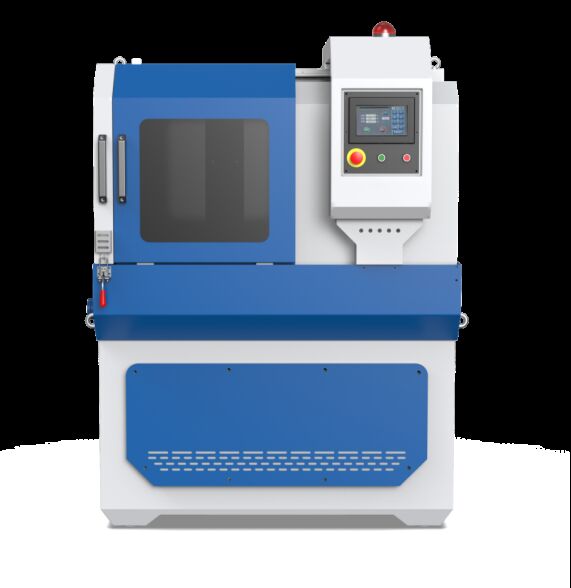

TMETALL-400 Máquina de corte de amostras metalográficas de grande porte

2. Corte por picote, corte por empurrão plano, corte por varredura e três métodos de corte funcionais. Ao cortar, a velocidade de corte pode ser ajustada de acordo com a dureza do material para atingir o propósito de corte rápido da peça de trabalho. Ao cortar cilindros sólidos de aço, diferentes métodos de corte podem ser selecionados.

3. Para facilitar a limpeza da câmara de corte e a segurança do motor do fuso, adotamos a separação eletromecânica; o motor da câmara de corte é protegido por isolamento à prova d'água. A grande janela de observação é instalada na porta de proteção de segurança da câmara de corte, para que o usuário possa observar facilmente todo o processo de corte da amostra; a lâmpada de iluminação LED é instalada na câmara de corte para realizar a iluminação eficaz de toda a área da câmara de corte; o brilho e a clareza na sala de trabalho são aumentados;

4. O design é mais humanizado, utilizando o princípio da ergonomia. A maior característica: baixo ruído, fácil de operar, aparência bonita, seguro de usar. É um dos equipamentos necessários para a preparação de amostras em laboratório.

Forma do corpo; vertical. É composto principalmente pela parte superior (capa de segurança), parte intermediária (estrutura), porta deslizante direita, porta de abertura lateral, estrutura inferior (caixa elétrica), fixador, pistola de água de lavagem e tanque de água de resfriamento (independente).

Esta máquina de corte, projetada para corte de grande volume de peças de trabalho grandes, facilita a manutenção das peças da máquina e o manuseio de peças de trabalho grandes. Portas deslizantes e portas articuladas oferecem mais espaço e acesso ilimitado, facilitando o carregamento de peças de trabalho grandes no local correto. A peça de trabalho também pode ser alimentada na câmara de corte por cima, pela frente, pela esquerda, 3.

A área de trabalho é totalmente fechada com uma cobertura protetora transparente para observação durante o corte. Equipado com água de resfriamento para fornecer líquido de resfriamento de armazenamento, evite usar água da torneira como líquido de resfriamento. Após a conclusão do trabalho de corte, enxágue a torneira com o lado esquerdo, enxágue o lixo interno e feche a porta de segurança.

II．Principal técnicoparâmetro

Método de corte: Corte por picote, corte por empurrão plano, corte por varredura

Velocidade de corte: 0,01-1 mm/s (passo de ajuste 0,01)

Modo de reinicialização: Automático

Sistema de controle: PLC Tela LCD sensível ao toque de 7 polegadas

Velocidade de rotação do fuso: 2800 rpm

Curso máximo: eixo Z 130 mm; eixo Y 200 mm; eixo X 100 mm

Tamanho da mesa de trabalho: 128*320 mm 180*320 mm

Diâmetro máximo: φ 130 mm

Lâmina de corte: 400*4*32 mm

Potência de corte: 4 KW

Tensão: 380V/ 50Hz

Dimensão: 1350*1100*1750 mm (C×L×A)

III．Eespecificação de controle elétrico

1.Princípio de controle eletrônico

Equipamento de corte para equipamentos automáticos, utilizando  PLC, com tela LCD sensível ao toque de 7 polegadas. Entrada de energia do sistema: trifásico de quatro fios AC380V 50Hz.

IV．Fintrodução à função

A operação automática é dividida nas direções do eixo Y, direção do eixo X, direção do eixo Z usando controle de motor de passo, operação por tela sensível ao toque.

O painel é equipado com uma tela sensível ao toque e botões de liga/desliga e parada de emergência. Após ligar o equipamento, ligue o interruptor de alimentação principal, pressione o botão de início, o sistema será ligado e pressione o botão de parada, o sistema será desligado. O botão de parada de emergência é o botão de parada de emergência do sistema. Pressionar o sistema interrompe a ação.

A tela de operação é a seguinte

1) Interface principal

4) Imagem de exibição/operação do eixo X       Display the function of the equipment and equipment parameters and precautions.     Cimagem do efeito de corte            Plista de embalagem       Nome Modelo Unidade Quantidade Observação             Máquina principal   conjunto 1               Tanque de água (含水泵) conjunto 1             Lâmina de corte 400×4×32 mm unidade 2             Tubo de saída   unidade 1             Tubo de entrada   unidade 1             Anel de fixação   unidade 2               Chave inglesa   unidade 3               Manual   cópia 1   Certificado   cópia 1   Lista de embalagem   cópia 1
