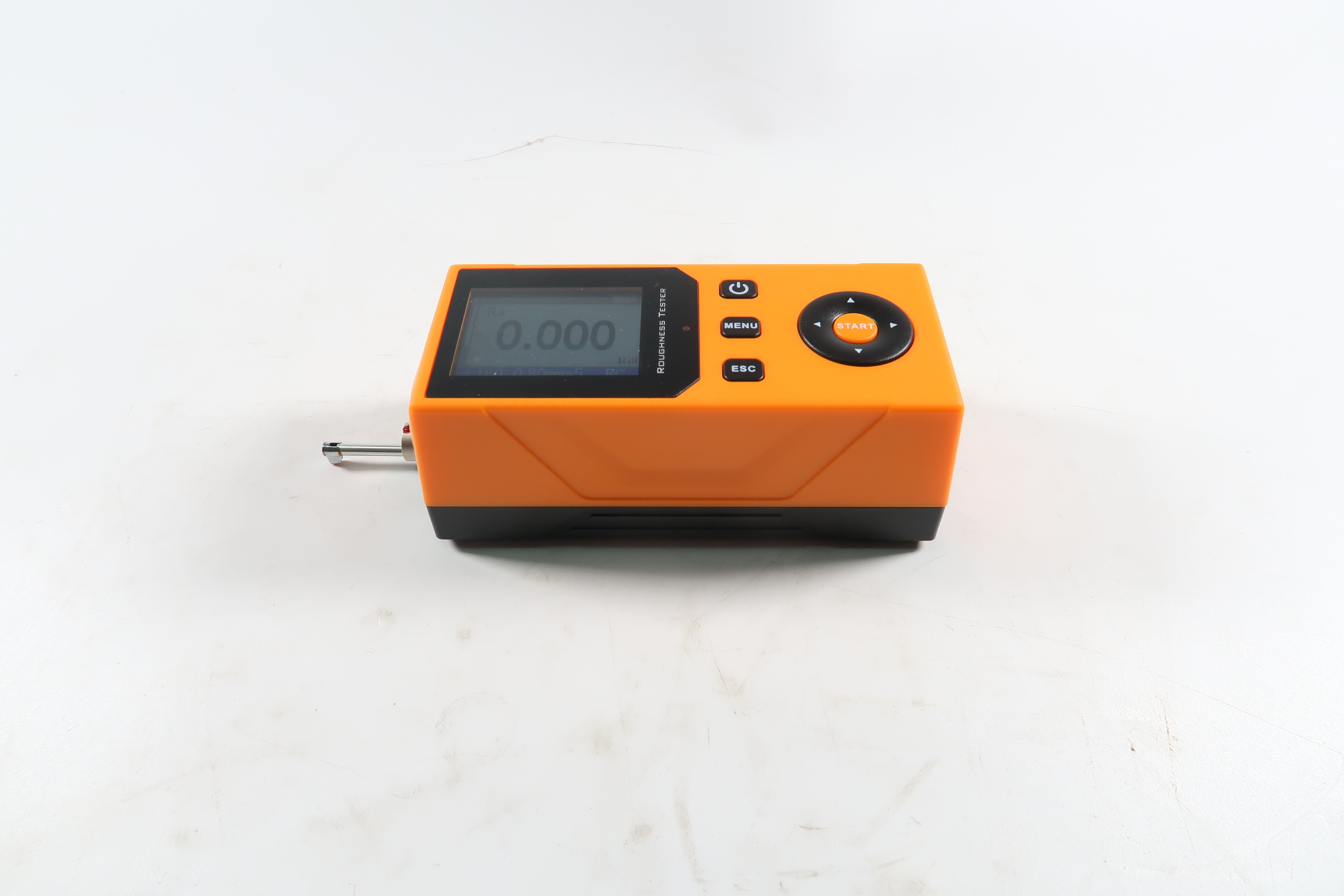

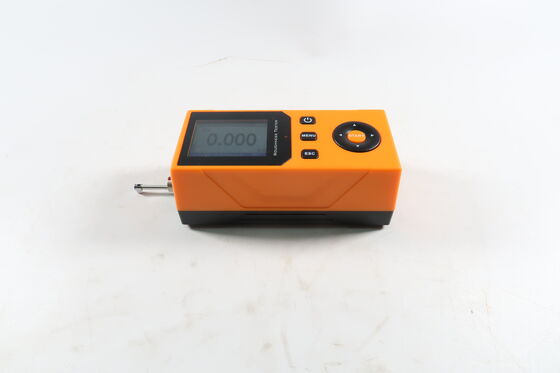

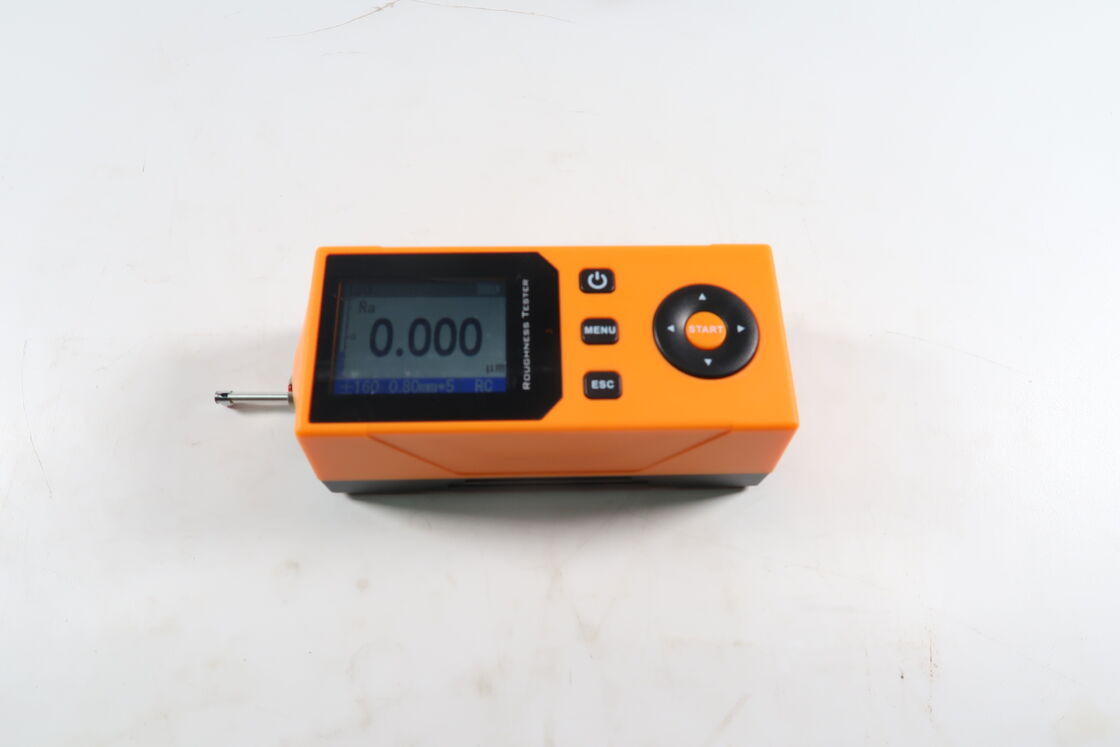

TR220 é um teste de rugosidade de superfície portátilcom design mecatrônico, processador ARM de alto desempenho incorporado e compatível com muitas normas nacionais, como ISO, DIN, ANSI, JIS, etc. Tem as características de alta precisão de medição,Uma ampla gama de medição, fácil operação, operação portátil e estável. e tem uma grande capacidade de armazenamento de dados, baixo consumo de energia, sono automático e etc.O instrumento é um sensor hospedeiro instrumento integrado, bateria de lítio de polímero de alta capacidade, longo tempo para o trabalho de medição, pode alcançar a medição de dados, exibição, armazenamento, impressão Bluetooth e outras funções.O instrumento está disponível com acessórios opcionais, tais como sensor de superfície curvaÉ amplamente utilizado para inspecção de rugosidade da superfície em muitos campos, tais como fabricação de automóveis, usinagem,Equipamento de processamento de metais, impressão e embalagem, fundição de moldes, etc.
Características do produto
l Pode medir-se uma grande gama de parâmetros múltiplos e 14 parâmetros de rugosidade: Ra, Rz=Ry(JIS), Rq, Rt=Rmax, Rp, Rv, R3z, R3y, RzJIS, Rs, Rsk, Rku, Rsm, Rmr;
■ Projeto mecatrônico, pequeno, leve, fácil de transportar e de operar;
l A utilização de caneta com guia meio cercado melhora o intervalo de medição;
l Método de filtragem Gauss.D_P.RC.PC_RC;
Compatível com as quatro normas ISO, DIN, ANSI, JIS;
l O ecrã é cheio de informações, intuitivo e pode exibir todos os parâmetros e gráficos;
l O ecrã LCD adota o popular e de grande brilho e sem espaços mortos e adaptado a diversas situações, o ecrã IPS de 2,0'
Aplicando uma bateria recarregável de iões de lítio de 1000 mAh, pode funcionar durante muito tempo sem efeito de memória;
L armazenamento de dados de grande capacidade, pode armazenar 500 conjuntos de dados brutos e formas de onda;
l A função de desligamento automático e o design de hardware e software de baixo consumo permitem que o instrumento funcione durante muito tempo, o que é adequado para todos os tipos de utilização no local;
Pode ligar-se a uma impressora Bluetooth dedicada para imprimir relatórios de medição em tempo real;
l O sensor possui um dispositivo de protecção que protege eficazmente a caneta do sensor e garante a precisão da medição;
l Utilizando um microprocessador ARM de baixa potência para o cálculo e processamento de dados, adotando op-amps de alta precisão e ADC, melhorando consideravelmente a precisão de medição e a velocidade de cálculo;
Suporte à exibição da forma de onda e da curva de taxa;
I opções linguísticas chinês/inglês.
Parâmetros básicos
| Princípio de detecção | indutivo | Distância máxima de condução | ≤ 17,5 m m |
| Faixa de medição | 320 μm | Faixa de medição | Ra,Rq: 0,005 μm 32 μm; Rz,Ry,Rt,Rp,Rm: 0,02μm320μm; Rsm, Rs: 1 mm; Rmr: 0~100%; |
| Radius da ponta da agulha | 5 μm | Precisão | 00,001 μm |
| Material da ponta da agulha | Diamante | Erro de valor | ≤ ± 8% |
| Força medida | ≤ 4 mN | Variabilidade de valor | ≤ 5% |
| Ângulo da agulha | 90° | Fornecimento de energia | Bateria recarregável de iões de lítio incorporada/ Adaptador de alimentação externo |
| Raio longitudinal do líder | 45 mm | Produto de dados | Bluetooth/USB |
| Medição de parâmetros | Ra. Rq. Rz. Rt. Rp. Rv. RS. RSm. Rsk. Rku. RPc. Ry. Rmax. R3z |
| Comprimento da amostra | 0.25mm, 0.80mm, 2.50mm |
| Duração da avaliação | 1L~5L opcional (L é o comprimento da amostra) |
| Tamanho global | 156 mm × 55 mm × 46,5 mm |
| Peso do instrumento | 398 g |
| Ambiente de trabalho | Temperatura: -20°C-40°C; Umidade relativa: < 90%, sem vibrações, sem meio corrosivos ao redor |
| Acessórios opcionais | Sensores de superfícies curvas, sensores de pequenos buracos, sensores de ranhuras, sensores de ranhuras profundas, hastes de extensão, impressoras Bluetooth, plataformas de medição |

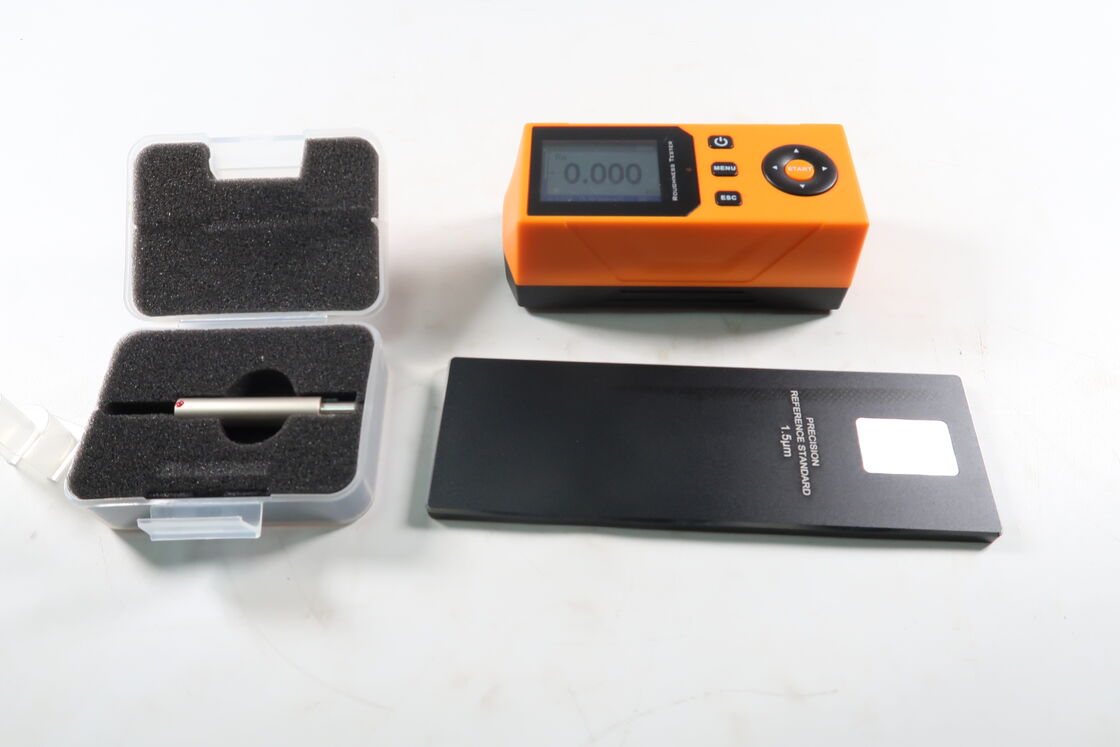

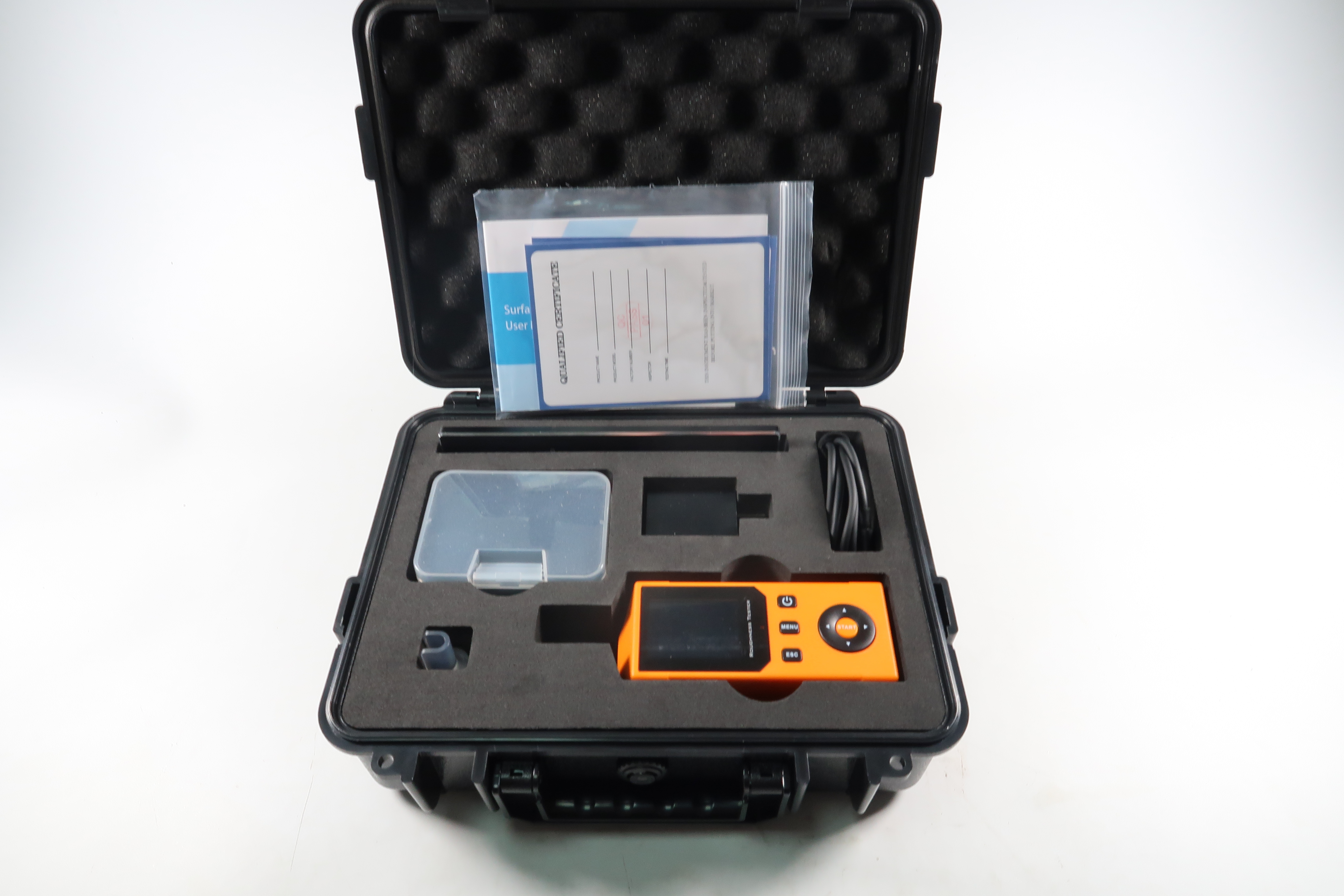

Configurações padrão
| Número de série | Nome | Quantidade | Observação |
| 1 | Anfitrião do teste de rugosidade | 1 | |
| 2 | Caixa de sensores | 1 | |
| 3 | Sensor padrão | 1 | |
| 4 | Cabo de transmissão de dados (cabo de carregamento) | 1 | |
| 5 | Bloco de ensaio padrão de rugosidade | 1 | |
| 6 | Carregador 5V/2A | 1 | |
| 7 | Manual | 1 | |
| 8 | Certificado | 1 | |
| 9 | Cartão de garantia | 1 | |
| 10 | Caixa de instrumentos | 1 | |
Cenários de aplicação
