TR220 é um medidor de rugosidade de superfície portátil com design mecatrônico, processador ARM de alto desempenho integrado e compatível com muitos padrões nacionais como ISO, DIN, ANSI, JIS, etc. Possui características de alta precisão de medição, ampla faixa de medição, operação fácil, operação portátil e estável. E possui grande capacidade de armazenamento de dados, baixo consumo de energia, modo de suspensão automático, etc. O instrumento é um instrumento integrado de host de sensor, bateria de polímero de lítio de alta capacidade embutida, longo tempo para trabalho de medição, pode alcançar medição de dados, exibição, armazenamento, impressão Bluetooth e outras funções. O instrumento está disponível com acessórios opcionais como sensor de superfície curva, sensor de orifício pequeno, sensor de ranhura profunda e plataforma de medição. É amplamente utilizado para inspeção de rugosidade de superfície em muitos campos como fabricação de automóveis, usinagem, equipamentos de processamento de metal, impressão e embalagem, fundição de moldes, etc.
Recursos do Produto
l Ampla faixa, multi-parâmetros, 14 parâmetros de rugosidade podem ser medidos: Ra, Rz=Ry(JIS), Rq, Rt=Rmax, Rp, Rv, R3z, R3y, RzJIS, Rs, Rsk, Rku, Rsm, Rmr;
l Design mecatrônico, tamanho pequeno, peso leve, fácil de transportar, fácil de operar;
l O uso de uma ponta de prova com guia semicircular melhora a faixa de medição;
l Método de filtro Gauss.D.P.RC.PC_RC;
l Compatível com os quatro padrões ISO, DIN, ANSI, JIS;
l A tela é cheia de informações, intuitiva e pode exibir todos os parâmetros e gráficos;
l A tela LCD adota a popular tela IPS de 2.0' com alto brilho e sem espaço morto, adequada para várias situações;
l Adota bateria recarregável de íon de lítio de 1000mAh, pode funcionar por muito tempo sem efeito memória;
l Grande capacidade de armazenamento de dados, pode armazenar 500 conjuntos de dados brutos e formas de onda;
l A função de desligamento automático e o design de hardware e software de baixo consumo de energia fazem com que o instrumento funcione por muito tempo, o que é adequado para todos os tipos de uso no local;
l Pode conectar a uma impressora Bluetooth dedicada para imprimir relatórios de medição em tempo real;
l O sensor possui um dispositivo de proteção que protege efetivamente a ponta de prova do sensor e garante a precisão da medição;
l Usando microprocessador ARM de baixo consumo de energia para cálculo e processamento de dados, adotando amplificadores operacionais e ADC de alta precisão, melhorando muito a precisão da medição e a velocidade de cálculo;
l Suporta exibição de forma de onda e curva de taxa;
l Opções de idioma chinês/inglês.
Parâmetros Básicos
| Princípio de detecção |
indutivo |
Curso máximo de acionamento |
≤ 1 7 . 5 mm |
| Faixa de medição |
320 μ m |
Faixa de medição |
Ra,Rq: 0.005μm ～32μm;
Rz,Ry,Rt,Rp,Rm: 0.02μm～320μm;
Rsm, Rs: 1mm;
Rmr: 0~100%;
|
| Raio da ponta da agulha |
5 μ m |
Precisão |
0.001μ m |
| Material da ponta da agulha |
diamante |
Erro de valor |
≤ ±8% |
| Força medida |
≤4mN |
Variabilidade de valor |
≤ 5% |
| Ângulo da ponta de prova da agulha |
90° |
Fonte de alimentação |
Bateria recarregável de íon de lítio embutida/
adaptador de energia externo
|
| Raio longitudinal do líder |
45mm |
Saída de dados |
Bluetooth/USB |
| Medição de parâmetros |
Ra. Rq . Rz . Rt . Rp. Rv . RS . RSm . Rsk . Rku . RPc .Ry. Rmax. R3z |
| Comprimento da amostra |
0.25mm, 0.80mm, 2.50mm |
| Comprimento de avaliação |
1L~5L opcional (L é o comprimento da amostra) |
| Tamanho geral |
156mm × 55mm × 46.5 mm |
| Peso do instrumento |
≦ 398 g |
| Ambiente de trabalho |
Temperatura: -20°C～40°C; Umidade relativa: < 90%, sem vibração, sem meio corrosivo ao redor |
| Acessórios opcionais |
Sensores de superfície curva, sensores de orifício pequeno, sensores de ranhura, sensores de ranhura profunda, hastes de extensão, impressoras Bluetooth, plataformas de medição |

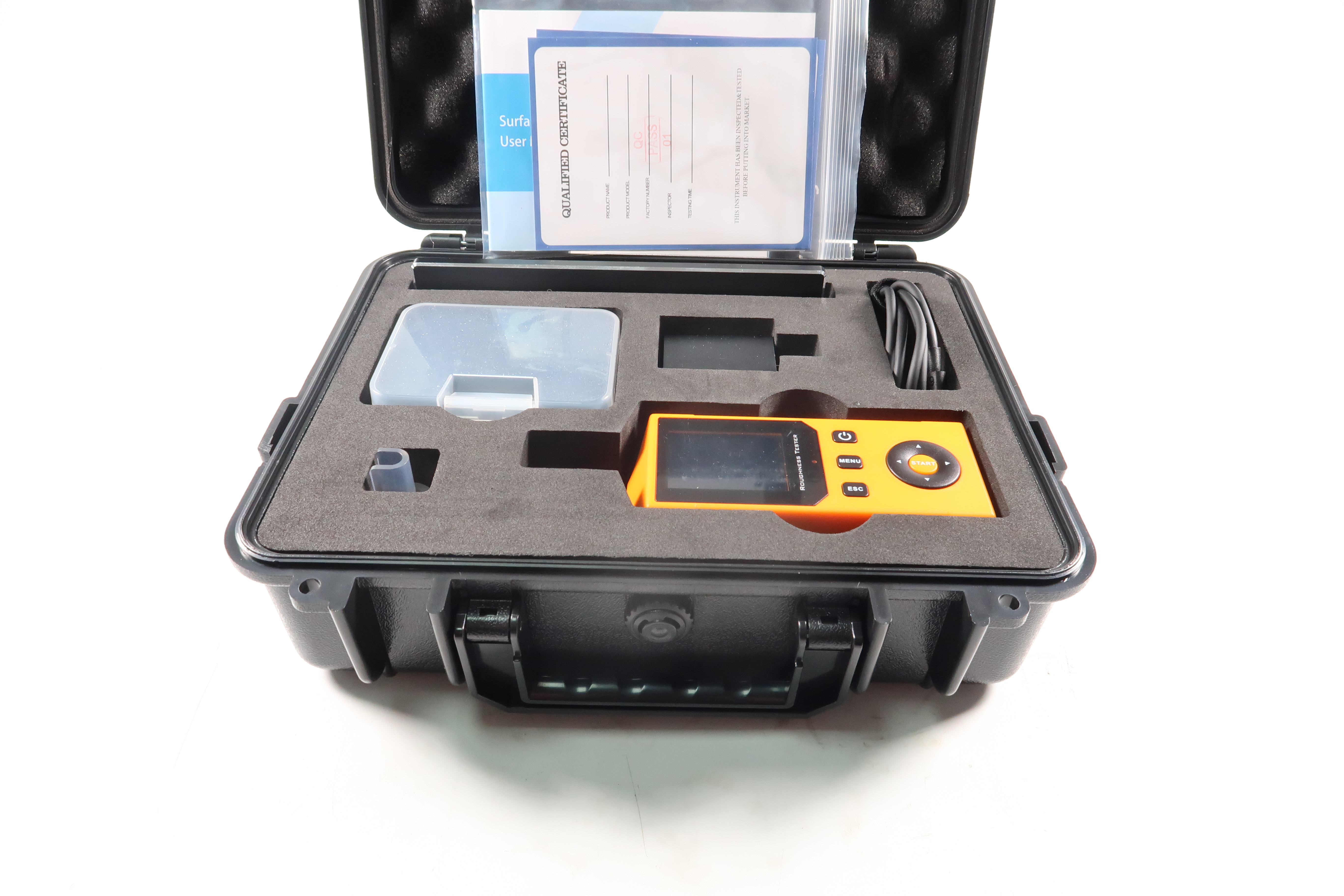

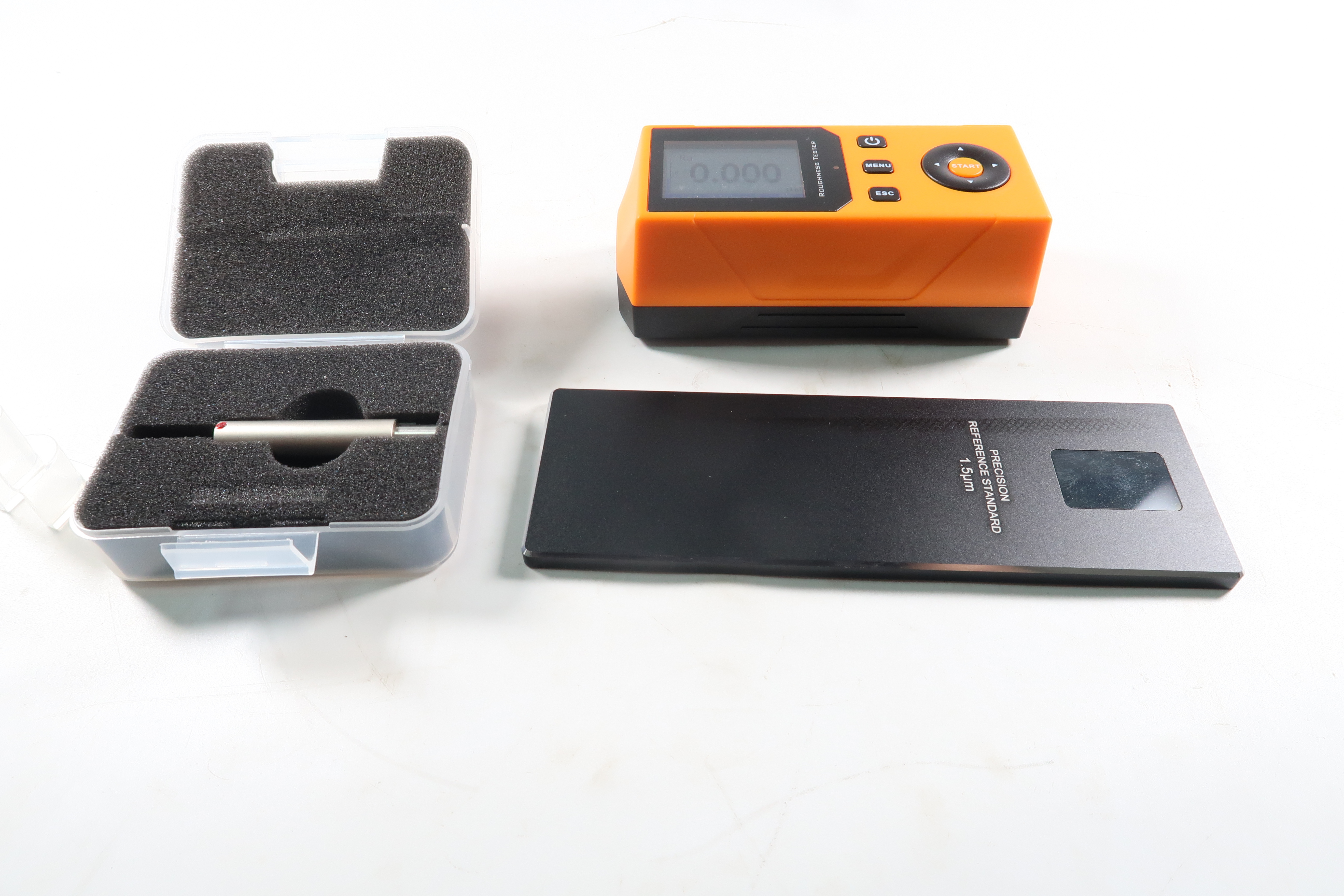

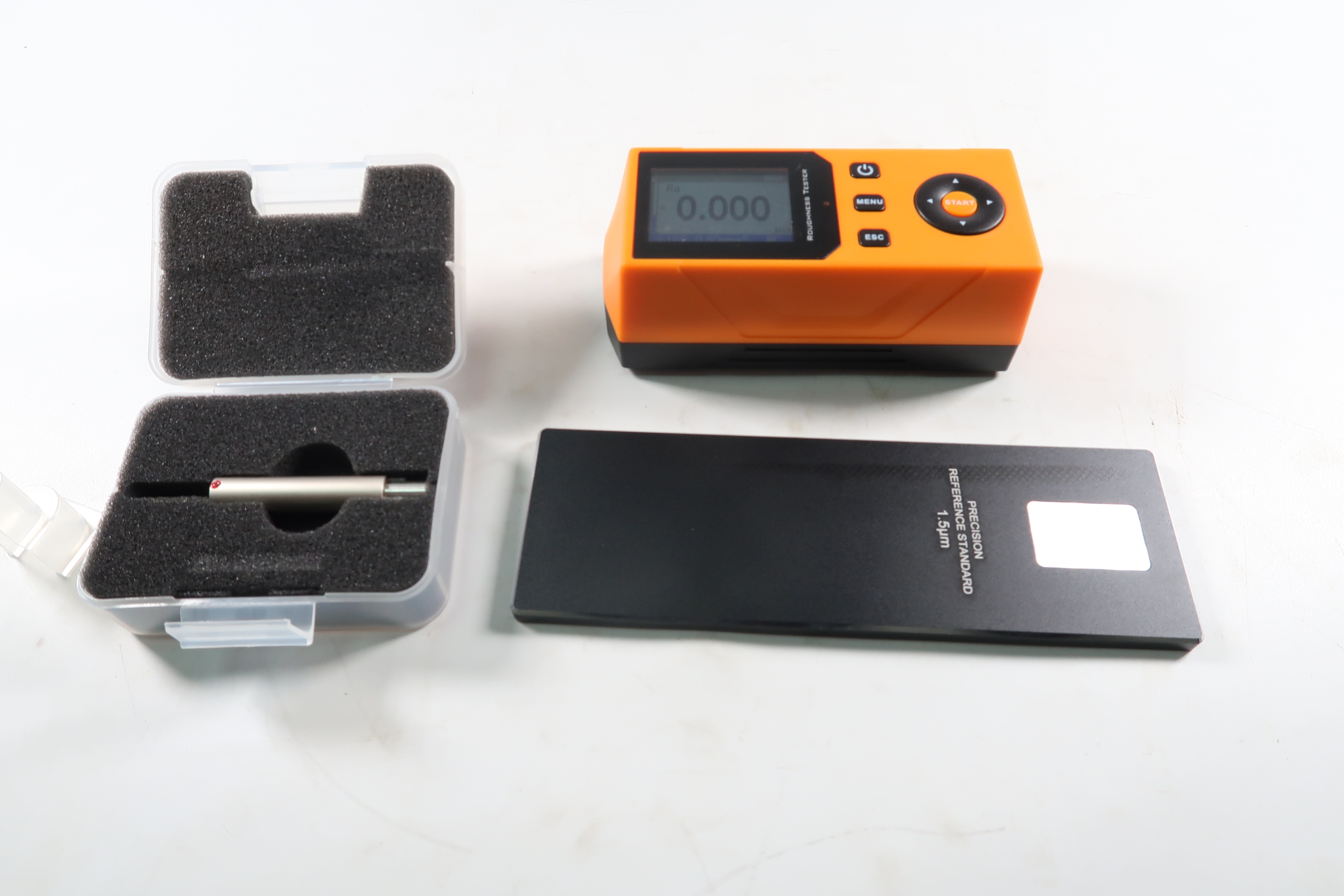

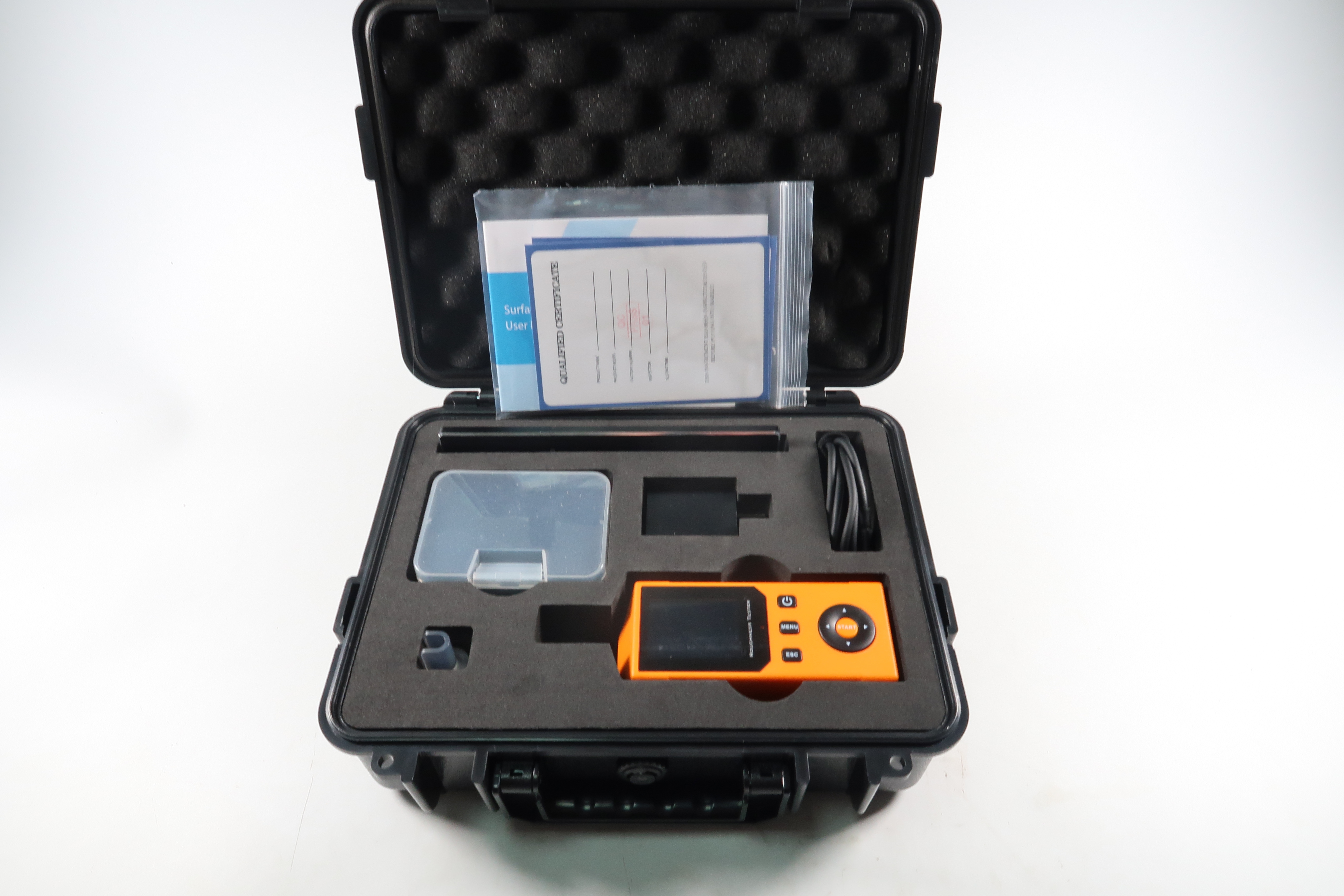

Configurações Padrão
| Número de série |
Nome |
Quantidade |
Observação |
| 1 |
Host do medidor de rugosidade |
1 |
|
| 2 |
Caixa do sensor |
1 |
|
| 3 |
Sensor Padrão |
1 |
|
| 4 |
Cabo de dados (cabo de carregamento) |
1 |
|
| 5 |

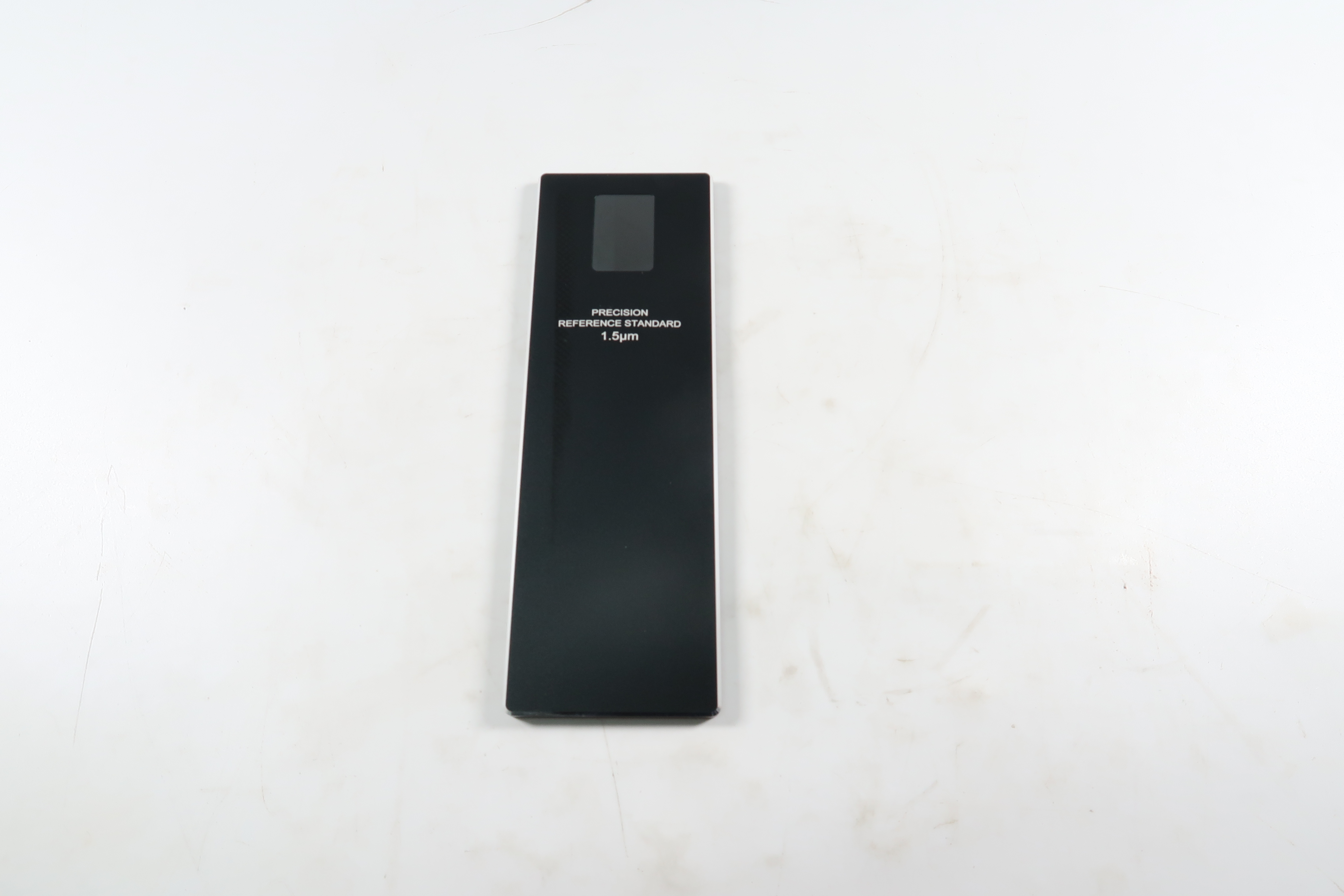

Bloco de teste padrão de rugosidade |
1 |
|
| 6 |
Carregador 5V/2A |
1 |
|
| 7 |
Manual |
1 |
|
| 8 |
Certificado |
1 |
|
| 9 |
Cartão de garantia |
1 |
|
| 10 |
Caixa do instrumento |
1 |
|
