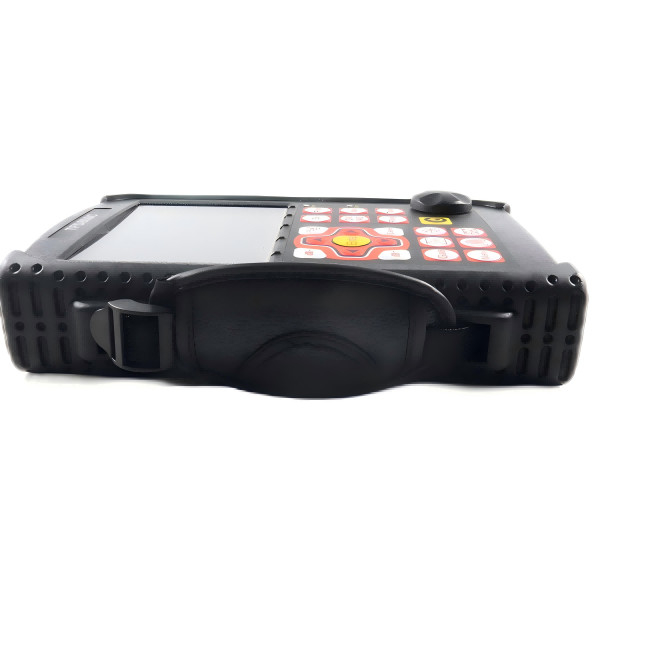

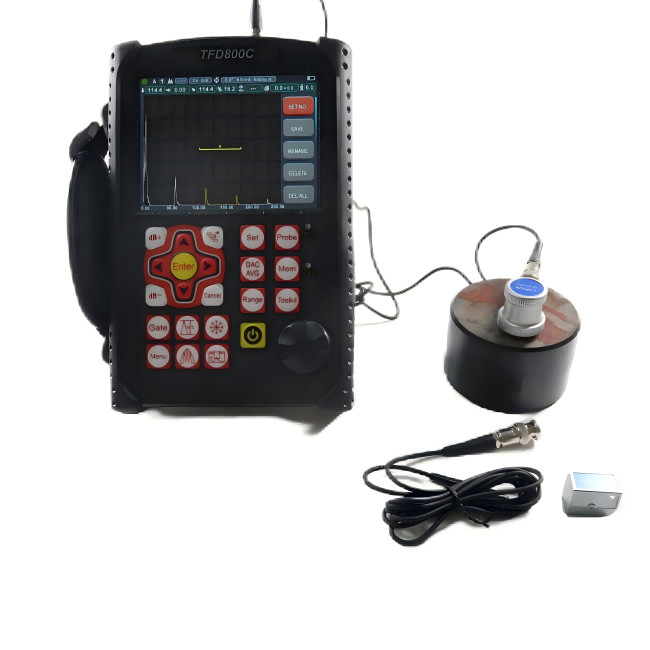

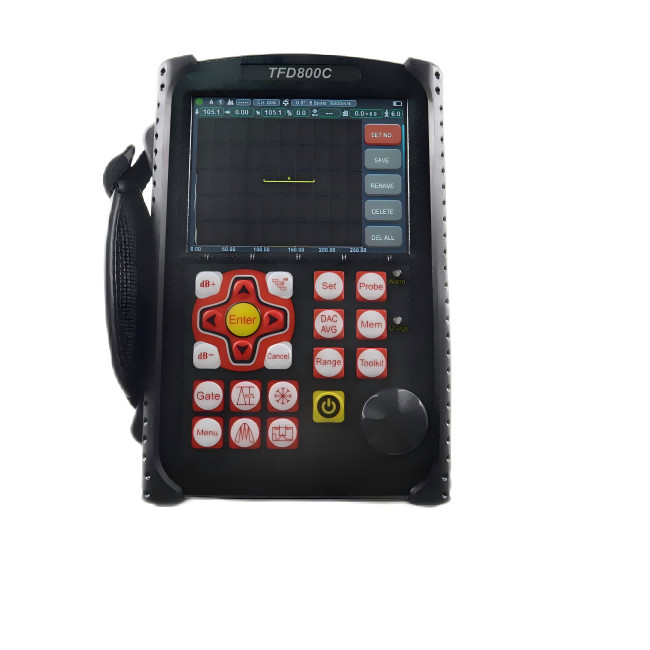

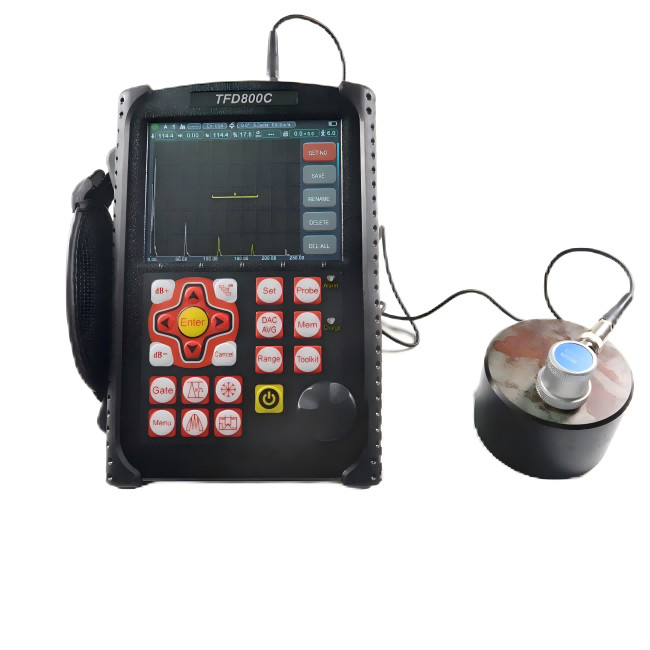

Detector de falhas ultra-sônico TFD800C Plus

Detector de falhas por ultra-som TFD800C PLUS

★Diálogo interativo amigável para o utilizador ajuda operações como Calibração, tornando cuRVs, etc.

★Todas as ferramentas que precisas: DAC, AVG, AWS,Diagrama de solda,etc.

★Frequência de repetição do pulso:10- Outros2Ajuste de precisão de 000 Hz, digitalização de alta velocidade, sem falhar.

★Alta relação sinal/ruído, eco claro e estável, design anti-ruído, perfeito para condições de trabalho difíceis.

★10- dígito AD, amostragem de alta velocidade leva a um melhor diagrama de eco com todos os detalhes.

★Display de cores claras e úteis que facilita muito a operação.

★Armazenamento de dados USB ilimitado.,PDF relata a saída.

Especificações

• Faixa: 0 a 10000 mm, à velocidade do aço
• Velocidade do material:1000 ‰ 10000 m/s
• Frequência de repetição do pulso:10-2000Hz
• Intervalo dinâmico: ≥ 38 dB
• Linearidade: horizontal: +/- 0,2% FSW, vertical: 0,25% FSH, precisão do amplificador +/- 1 dB.
• Potência de resolução:> 40 dB (5P14)
• Residuos de sensibilidade: > 65 dB
• Rejeição (supressão): 0 a 80% da altura do ecrã completo
• 500 independência configuração, qualquer critério pode ser inserido livremente, podemos trabalhar na cena sem bloco de teste;
• Grande memória de 1000 A gráfico
• Modos de ensaio: eco de pulso, duplo elemento e transmissão através
• Tipos de sondas: recta única, ângulo único, recta daul, recta daul, através, rastejando, superfície
• Monitores de portão: dois portões independentes controláveis em toda a faixa de varredura
• Unidades: polegada ou milímetro
• Requisitos de energia: AC 100-240 VAC, 50-60 Hz
• Retardo de exibição: -20 a 3400 μs
• Retardo da sonda / Deslocamento zero: 0 a 99,99 μs
• Bateria interna recarregável de iões de lítio de 7,2 V a 5600 mAh
• Tempo de funcionamento nominal de 10 horas, dependendo do brilho do ecrã
• Tempo típico de recarga de 4 horas
• H×W×D(mm):240×170×38 (mm)
• Peso:1.0kg
• Temperatura de funcionamento: -10°C a 50°C
• Temperatura de armazenagem: -30°C a 50°C
• Energia de pulso: 200V, 300V, 400V, 500V selecionáveis
• Rectificação: Meia onda positiva, meia onda negativa, onda completa, Sistema de RF
• Monitores de portão: dois portões independentes controláveis em toda a faixa de varredura
• Sensibilidade: 110 dB max em resolução selecionável 0.1, 1.0, 2.0, 6,0 dB.
• Conexões do transdutor: BNC ou LEMO

Divertida.Ações

• Display automático de localização precisa da falha ((Profundidade d, nível p, distância s, amplitude,sz dB,ф).
• Dimensão dos defeitos: dimensionamento automático dos defeitos utilizando AVG/AVG ou DAC, rapidez de notificação da aceitação ou rejeição de defeitos.
• Calibração automática do transdutor Ponto zero, ângulos, borda frontal e velocidade do material.
• Conveniente para fazer e usar DAC e AVG para avaliar o eco, a curva pode ser modificada e compensada.
• Conectando o disco U, a unidade pode obter memória ilimitada, relatórios PDF e sistema Upadte.
• Diagrama de solda.
• Há 15 padrões na unidade.
• AWS D1.1.
• Função de correcção de superfície curva.
• Função de medição da altura da fenda.
• Portão de ampliação:espalhamento da gama de portões por toda a largura da tela.
• Função de ganho automático.
• Envelope: exibição simultânea de A-scan em tempo real a uma frequência de atualização de 60 Hz e envelope de exibição de A-scan.
• Peak Hold: Compare as formas de onda de pico congeladas com as A-Scans ao vivo para interpretar facilmente os resultados do teste.
• Scan Freeze: Display freeze mantém dados de forma de onda e caminho sonoro.
• Alarme:Bip e LED.
• Relógio de Tempo Real.
• Encha o eco.
• Marca de captura.
• Ecos de cor dentro do Portal.

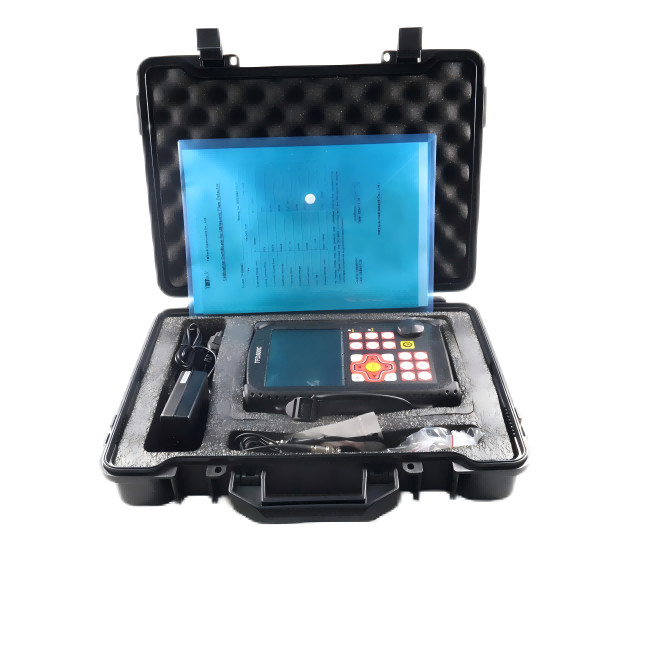

Pacote de instrumentos de base

• Detector de falhas por ultra-som portátil
• Transdutor de feixe reto (4 MHz, Φ10)
• Transdutor de feixe de ângulo (4 MHz, 8 mm × 9 mm, 60°)
• Cable de interconexão para o transdutor (Q9-C5, ou opcional C9-C5)
• Bateria recarregável de iões de lítio, 8 amperios por hora
• Fornecedor de energia/unidade de carregamento
• Manual de operação em inglês
• Software de aplicação
• Fios
