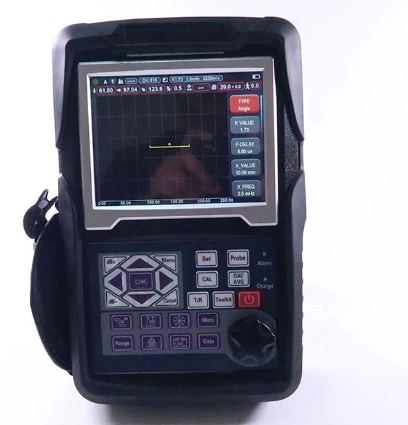

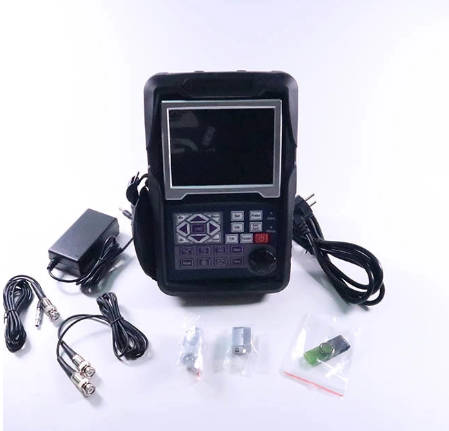

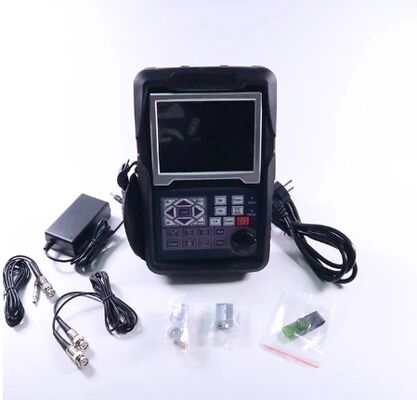

Padrão IP65 0-10000 Mm Detector de Falhas Ultrassônico Interativo com Diálogo Amigável TFD806C



Especificações
Faixa: 0-10000 mm, com velocidade do aço
Velocidade do material: 100 a 20000 m/s
Frequência de Repetição de Pulso: 10-2000Hz
Faixa dinâmica: ≥38dB
Linearidade: Horizontal: +/-0,2%, Vertical: 2,0% (Horizontal: +/-0,2% FSW Vertical: 0,25% FSH)
Potência de Resolução: >40dB (5P14)
Sensibilidade de Saída: >68dB
Rejeição (supressão): 0 a 80% da altura total da tela
500 configurações independentes, qualquer critério pode ser inserido livremente, podemos trabalhar no local sem bloco de teste;
Grande memória de 1000 gráficos A
Modos de Teste: Pulso eco, elemento duplo e transmissão direta
Tipos de Sondas: Reta Simples, Angular Simples, Reta Dupla, Angular Dupla, Transmissão Direta, Rastejante, Superfície
Monitores de Porta: Duas portas independentes controláveis em toda a faixa de varredura
Unidades: Polegada ou milímetro
Requisitos de Energia: Rede CA 100-240 VAC, 50-60 Hz
Atraso de Exibição: -20 a 3400 µs
Atraso da Sonda/Offset Zero: 0 a 99,99 µs
Pacote de bateria de íon de lítio recarregável interna com classificação de 7,2 V a 8000 mAh
15 horas de tempo de operação nominal dependendo do brilho da tela
4 horas de tempo de recarga típico
A×L×P (mm): 250×165×55 (mm)
Peso: 1,2 kg
Temperatura de Operação: -10°C a 50°C
Temperatura de Armazenamento: -30°C a 50°C
Energia do Pulso: 70V, 100V, 200V, 300V, 400V, 500V selecionável
Retificação: Meia onda positiva, meia onda negativa, onda completa, sistema RF
Largura de Banda (filtro passa-banda do amplificador): 0,2 a 25 MHz
Monitores de Porta: Duas portas independentes controláveis em toda a faixa de varredura
Sensibilidade: 120 dB máx. em resolução selecionável de 0,1, 1,0, 2,0, 6,0 dB.
Conexões do Transdutor: BNC ou LEMO



Funções

Localização precisa automatizada de falhas (Profundidade d, nível p, distância s, amplitude, sz dB, φ).
Dimensionamento de falhas: Dimensionamento automático de falhas usando AVG ou DAC/TCG, acelera o relatório de aceitação ou rejeição de defeitos.
Calibração automatizada do ponto zero do transdutor, ângulos, borda frontal e velocidade do material. (V2 e dois furos)
Conveniente para criar e usar DAC/TCG e AVG para avaliar o eco, a curva pode ser modificada e compensada.
Conectando U-Disk, a unidade pode obter memória ilimitada.
Existem 15 padrões na unidade.
Conexão Bluetooth a um dispositivo móvel para gerar e imprimir relatórios de detecção no local. (Opcional)
AWS D1.1.
Recurso de Correção de Superfície Curva.
Função de Medição de Altura de Rachadura.
Porta de ampliação: expansão da faixa da porta por toda a largura da tela.
Função de ganho automático.
Envelope: Exibição simultânea de A-scan ao vivo com taxa de atualização de 70 Hz e envelope do A-scan
exibição.
Peak Hold: Compare formas de onda de pico congeladas com A-scans ao vivo para interpretar facilmente os resultados do teste.
Scan Freeze: Congelamento da tela mantém os dados da forma de onda e do caminho sonoro.
Alarme: Bip e LED.
Relógio em Tempo Real.
Preenchimento de eco.
Marca de captura.
Cor do eco dentro da Porta.
