Quadro de alumínio leve com codificador TE-04 de comprimento personalizável

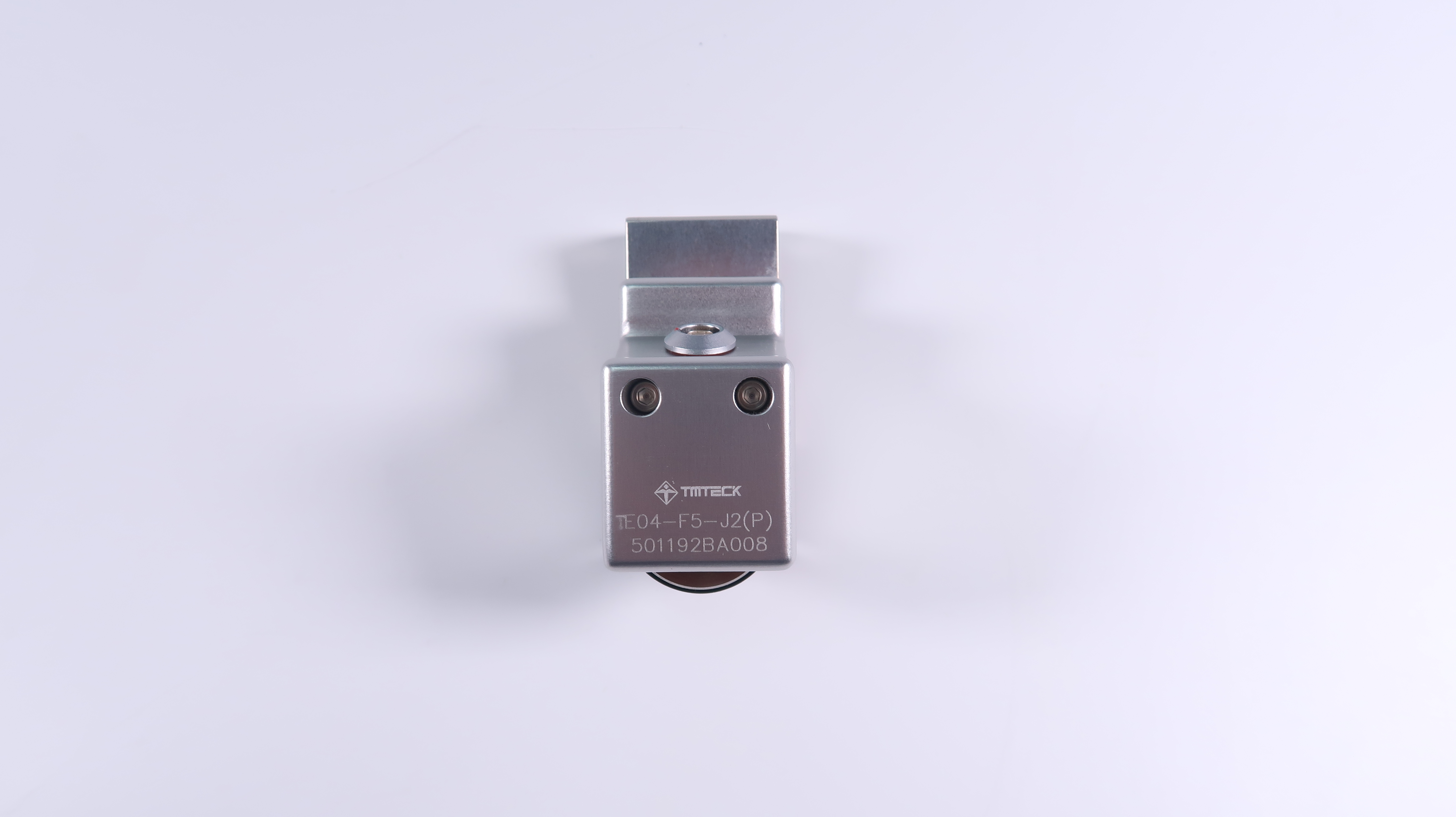

TE-04TMTECK UNIVERSAL ENCODER compatível comHSMT-Compact Scanner

O HSMT-Compact é um scanner manual de um eixo codificado.Pode ser utilizado (com até 4 sondas) em placas e para varreduras circunferenciais em tubos tão pequenos quanto 4.5 polegadas. Tubos de overdose.

Resumo

O HSMT-Compact é um scanner manual de um eixo codificado leve, pequeno e versátil.programação (4O comprimento do scanner pode ser alterado e o quadro pode ser estendido para fora do limite das rodas,fornecendo uma configuração adequada para locais de difícil acesso, como soldas de tubos para componentes.

O HSMT-Compact completa a família HSMT. Enquanto o HSMT-Flex e o HSMT-X03 são projetados para inspeção de solda de construção, o HSMT-Compact é projetado para inspeção de solda de manutenção.

O kit HSMT-Compact inclui:

• Quadro de escâner com alças
• Barras adicionais do quadro: 400 mm (16 polegadas) e 600 mm (24 polegadas)
• Quatro rodas magnéticas revestidas de plástico

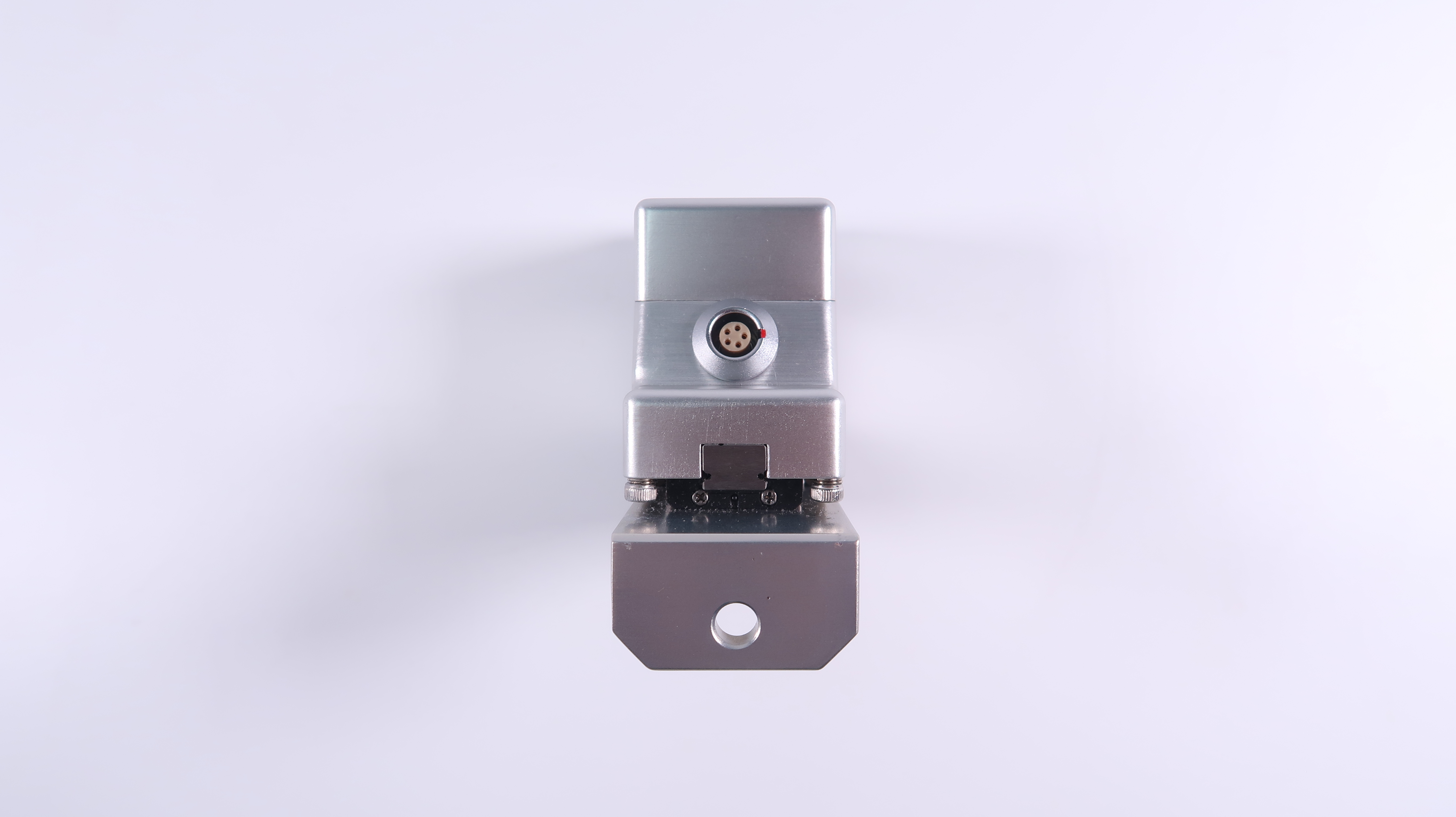

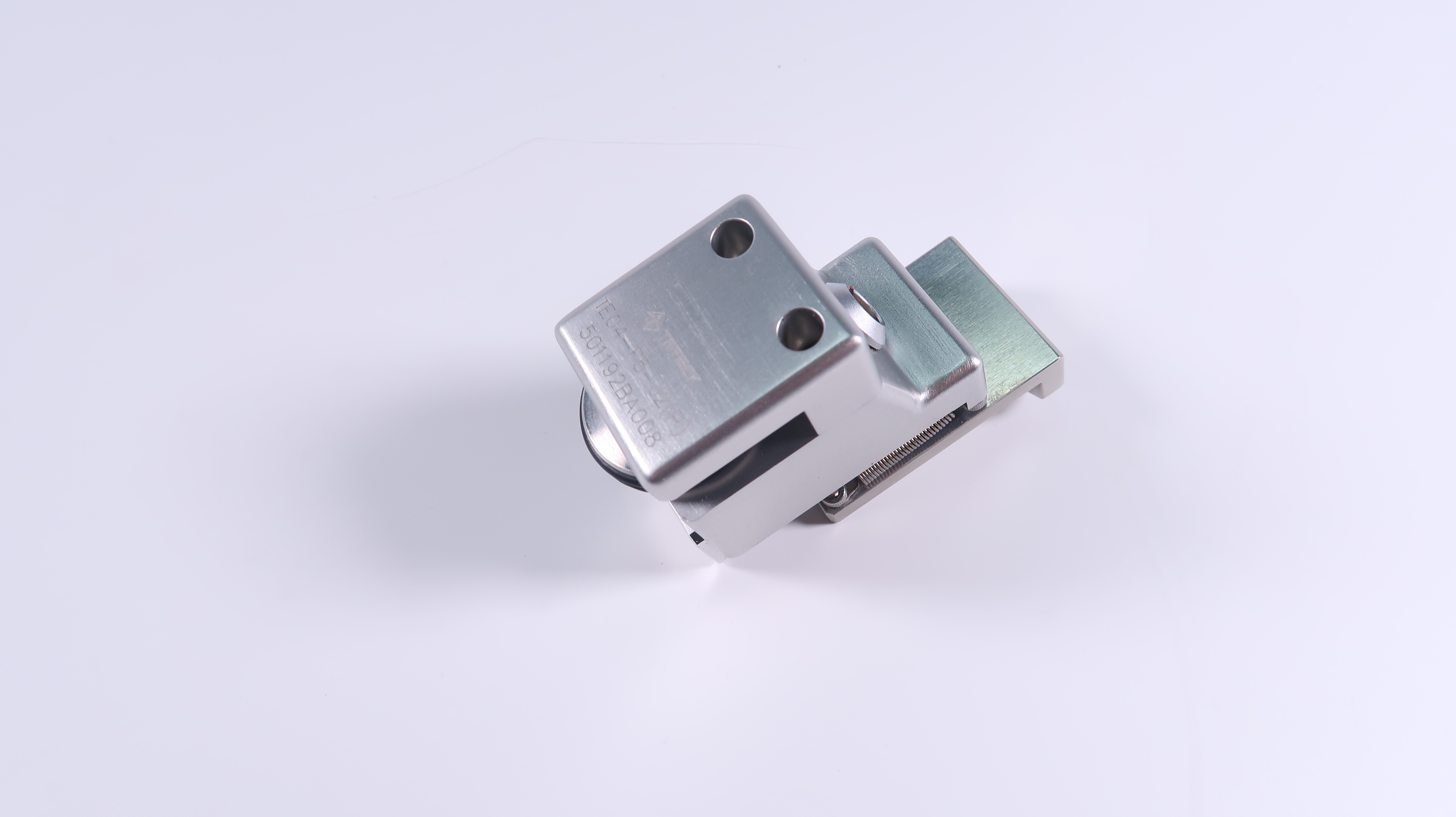

• Codificador de rodas impermeável, com molas

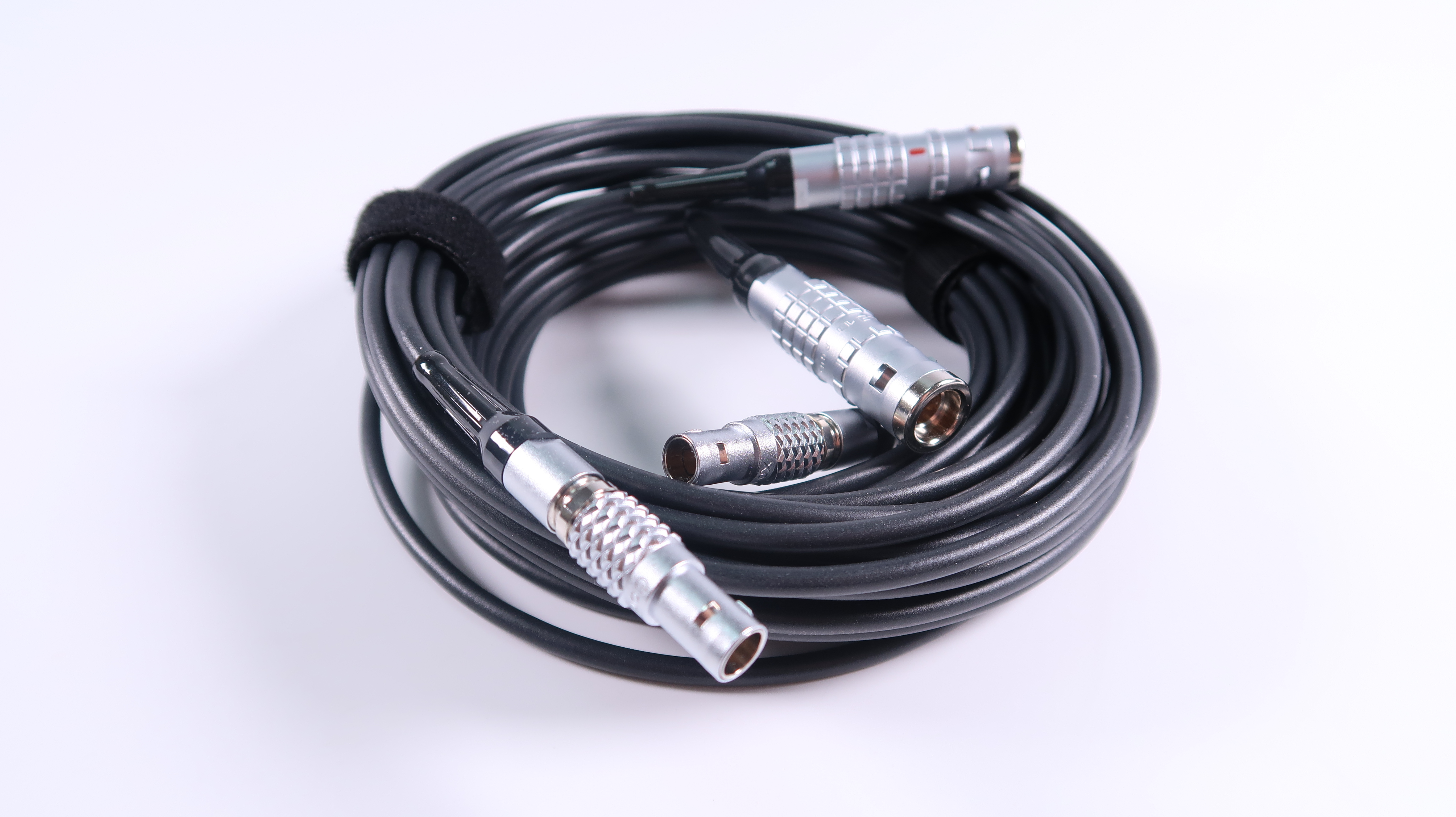

• Codificador compatível com o TE-04 com cabo de 5 m
• Quatro suportes para suportes de sondas de 90°
• Quatro braços com molas (SLA)
• Quatro joguinhos TOFD/PE (31,75 mm)
• Dois joguinhos de matriz de fases (40 mm)
• Tubos e acessórios de irrigação
• Duas régulas métricas/EUA

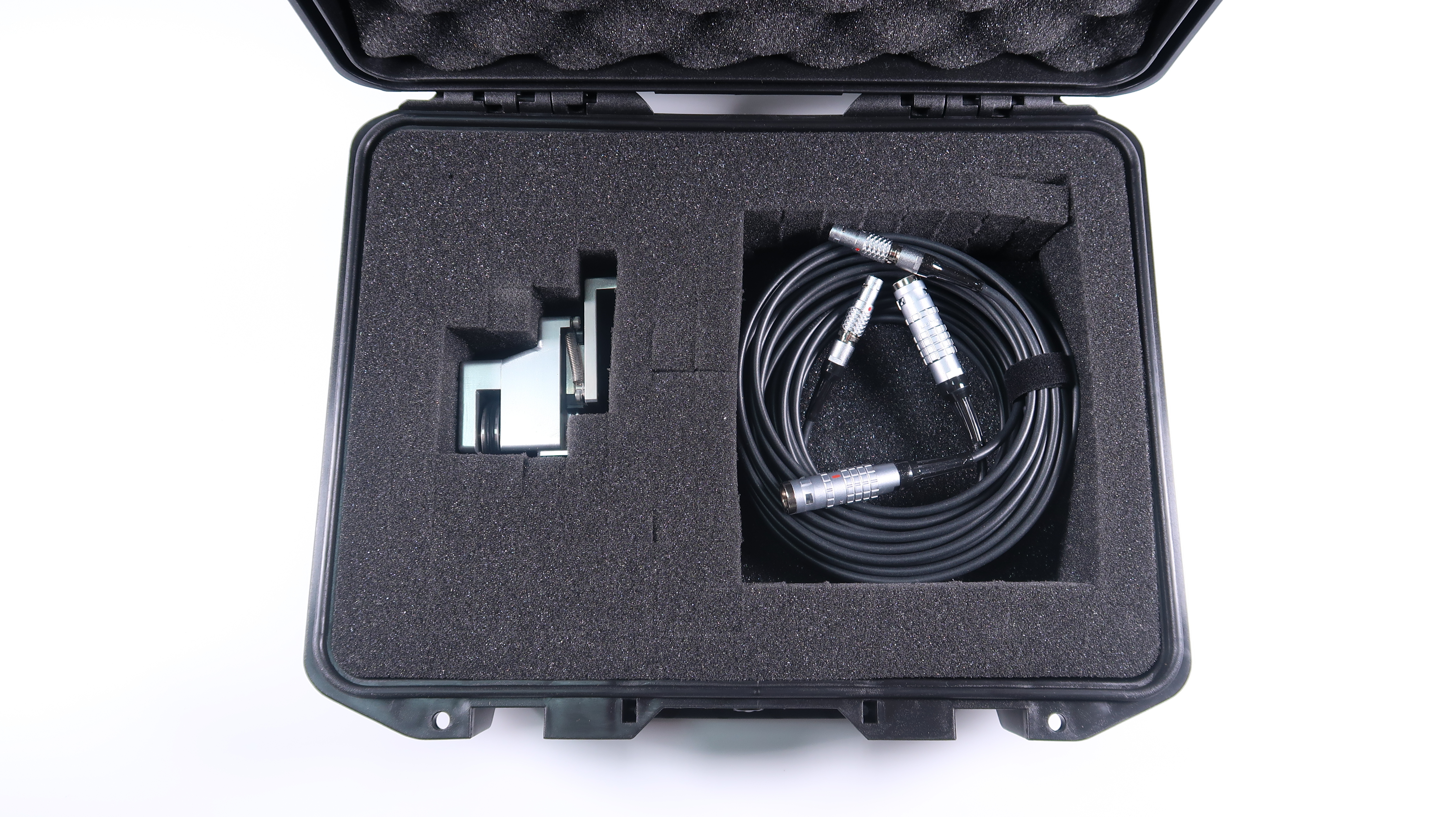

• Bolsa de transporte dura

Uma configuração típica inclui duas sondas de matriz em fase e um par de sondas TOFD, para cumprir o código ASME.

Outras configurações incluem:

• 1 par de sondas TOFD
• 2 pares de sondas TOFD
• 2 sondas PA

Características

• Análise circumferencial em tubos de programação de 4 polegadas (4,5 polegadas OD) ou superior
• As rodas magnéticas seguram a unidade contra uma superfície de inspecção ferromagnética.
• Quadro de alumínio leve com comprimento personalizável
• O projeto do quadro permite que as sondas sejam posicionadas fora das rodas.
• Suporte para até 4 sondas em tubos ou superfícies planas
• Posicionamento da sonda totalmente ajustável
• Aparelhos de detecção de partículas
• Codificador impermeável com molas
• Máquinas de secar
• Oculares para fixação de cordas umbilicais ou de cordel
• Receptor de água integrado no quadro do scanner
• Regras métricas/americanas no scanner para facilitar a medição da separação da sonda
