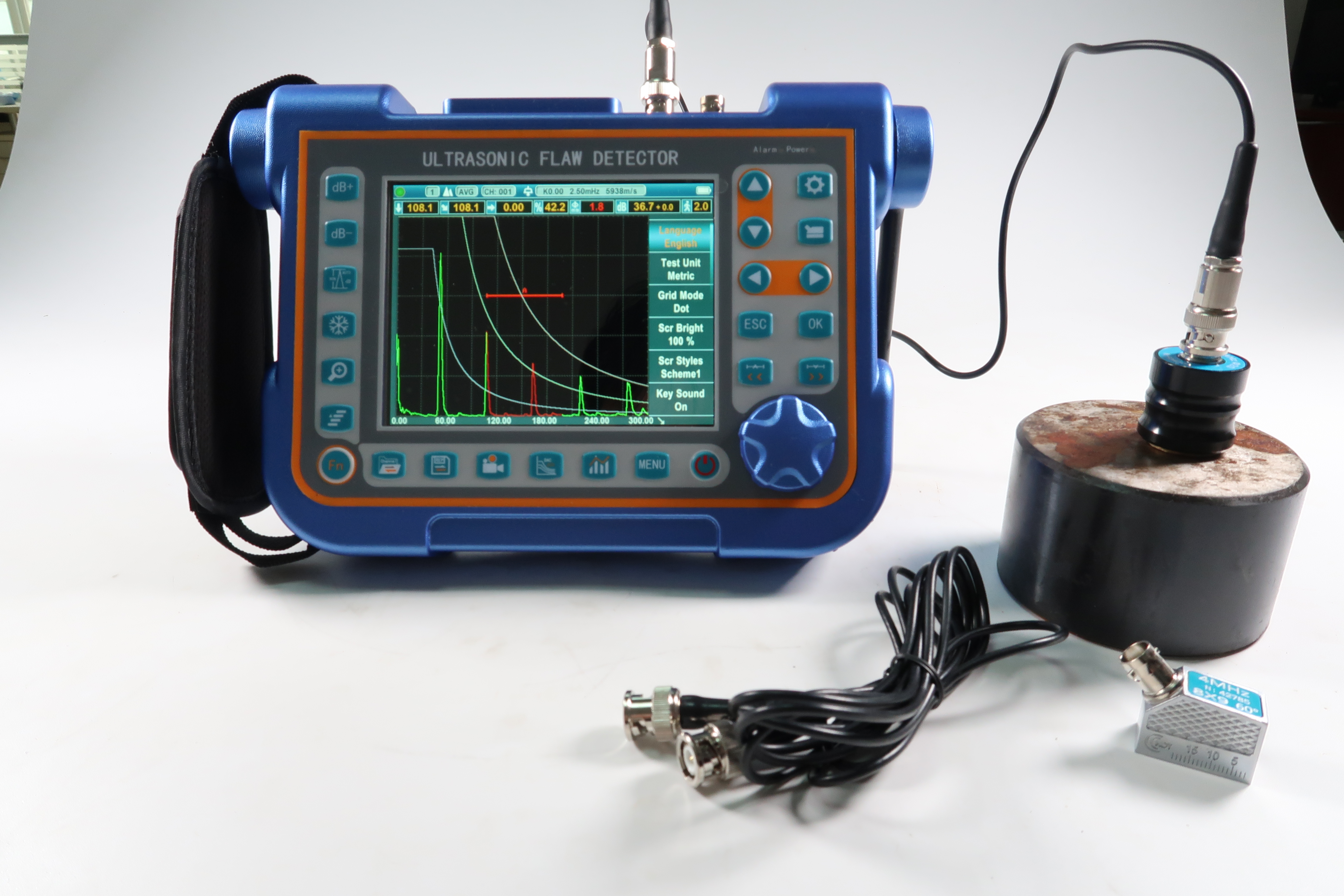

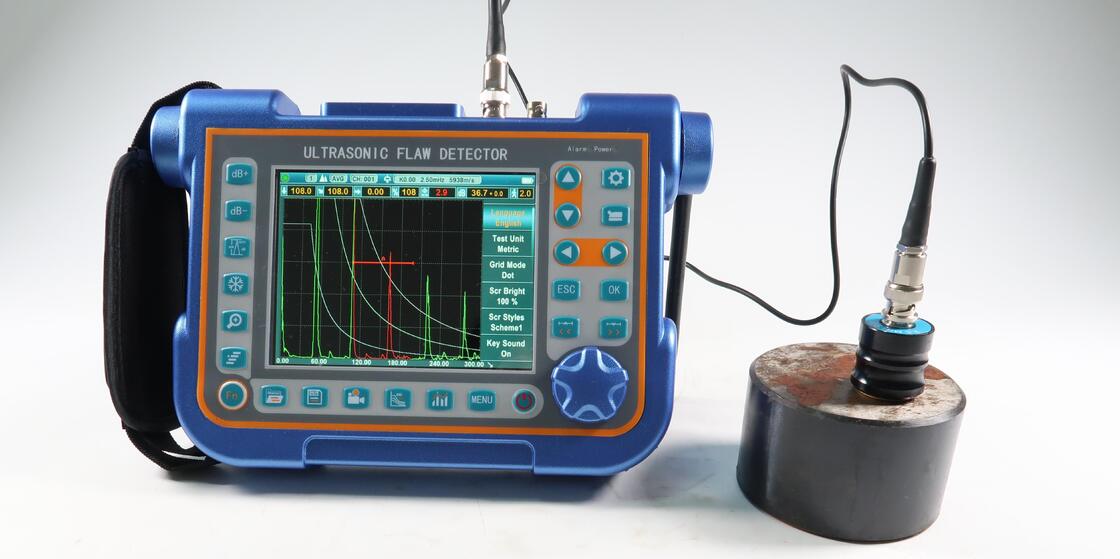

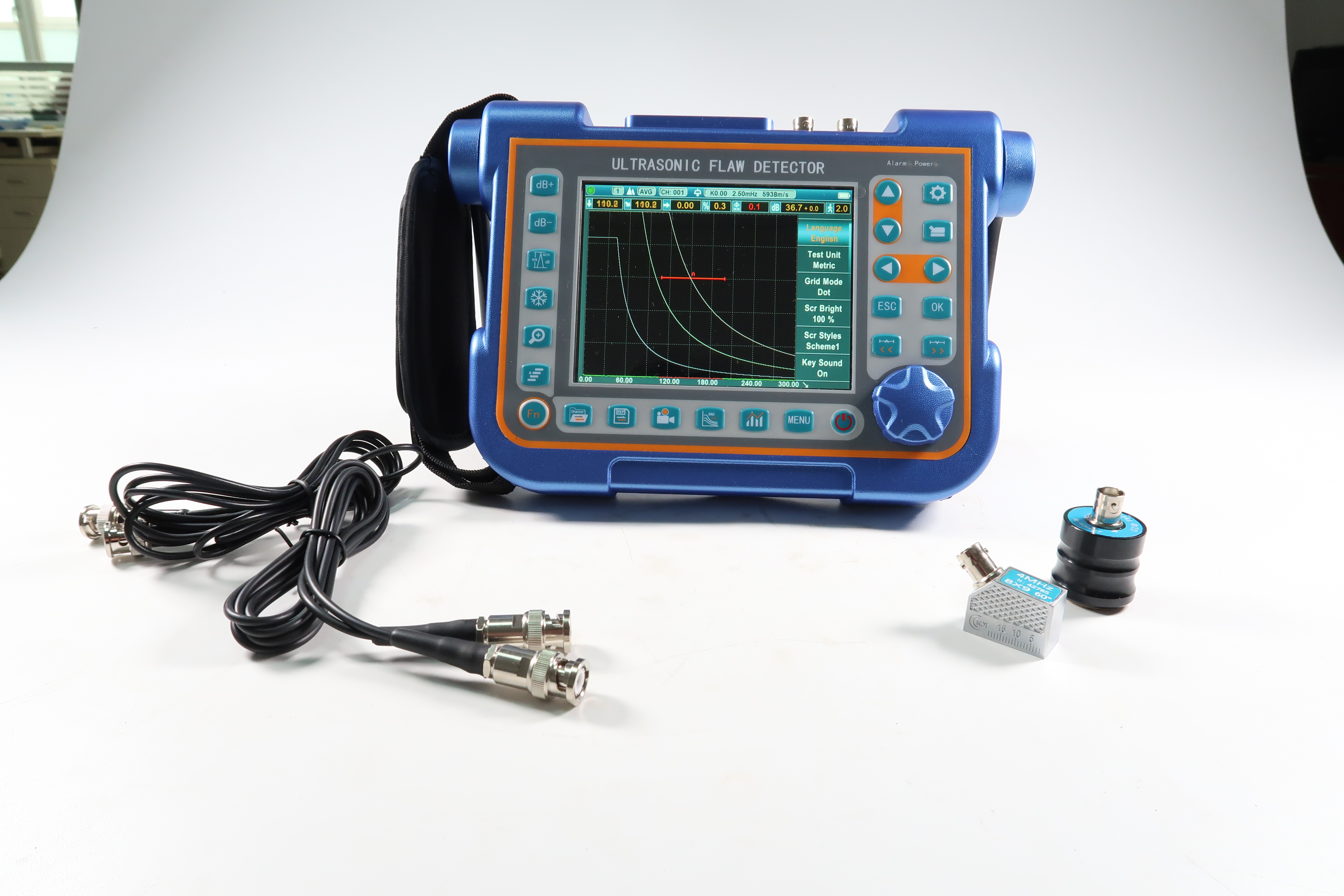

Descrição do produto:
Este instrumento é um detector de falhas por ultra-som digital industrial portátil que pode detectar, localizar, avaliar e diagnosticar rapidamente vários defeitos (fissuras, inclusões, poros, etc.) na peça de trabalho,convenientementeEste instrumento pode ser amplamente utilizado na manufatura, metalurgia do ferro e do aço, processamento de metais,Indústria química e outros domínios que exigem detecção de defeitos e controlo de qualidadeÉ também amplamente utilizado na inspecção de segurança online e avaliação de vida nas áreas de aeroespacial, transporte ferroviário, caldeiras e vasos de pressão, etc.
O instrumento pode ser amplamente utilizado na localização e dimensionamento de rachaduras ocultas, vazios, dispersões e discontinuidades semelhantes em soldas, forjas, billets, eixos, eixos, tanques e recipientes de pressão, turbinas,e componentes estruturais.
Características:
O hardware principal é projetado com ARM + FPGA, e o software usa um sistema operacional multitarefa altamente confiável, o que melhora muito a função, portabilidade,durabilidade e fiabilidade do instrumento.
Este instrumento utiliza um menu master-slave, e é projetado com teclas de atalho e um botão rotativo digital. O instrumento é leve e portátil, e pode ser segurado com uma mão.
Eu...Exibição
Ecrã LCD TFT multicolor de alta resolução (640×480 pixels) digital, com forma de onda mais delicada e humana.
Podem ser selecionados 4 estilos de interface operacional de acordo com o ambiente.
O LCD com atualização rápida de 60 Hz, capaz de exibir mudanças sutis na forma de onda.
O brilho do LCD pode ser ajustado livremente.
Eu...Forma

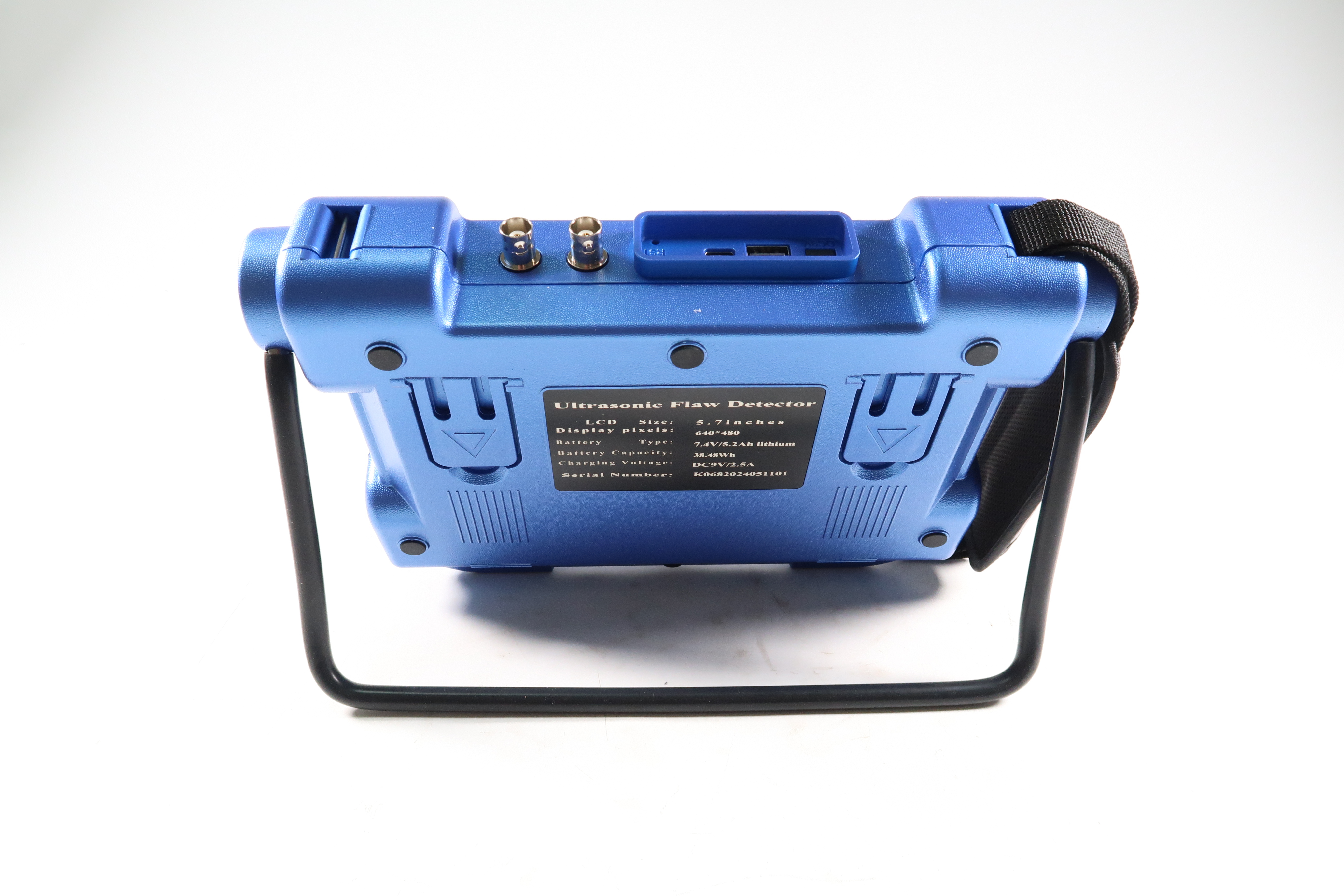

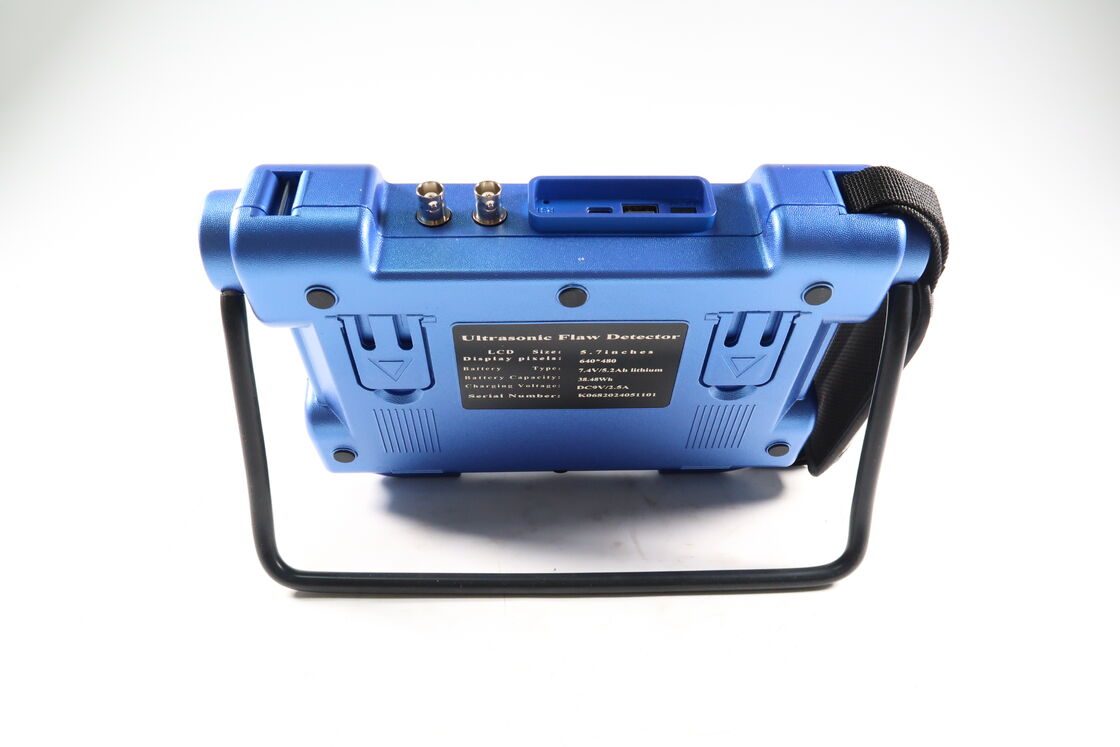

A casca metálica totalmente de alumínio é forte e durável, e o desempenho de blindagem eletromagnética é muito bom.
O suporte de amortecimento giratório de 360 graus e a bainha de borracha são fáceis de usar.
Painéis de vidro temperado, extremamente duros, resistentes ao desgaste e aos arranhões
Eu...Captura de tela e relatório de detecção de falhas PDF
Capturas de tela em tempo real de todas as páginas e relatórios de detecção de falhas, e salvá-los como imagens BMP no disco U, que pode ser definido como imagens de cor ou escala de cinzas.
Exportar o relatório de detecção de falhas como um ficheiro PDF e salvá-lo num disco U para fácil arquivamento e impressão.
Todos os conteúdos do ficheiro PDF podem ser personalizados de acordo com as necessidades do utilizador.
As imagens BMP e os ficheiros PDF podem ser visualizados num computador ou num telemóvel.
Eu...Distância
Até 15000 mm em aço; gama selecionável em passos fixos ou continuamente variável. Adequado para utilização em peças de trabalho grandes e em medições de alta resolução.
Eu...Pulsador
Energia de pulso selecionável entre 100V, 200V, 250V, 300V, 350V, 400V e 500V.
Ampliação de pulso ajustável de 0,1 μs a 0,5 μs para combinar as sondas com diferentes frequências.
Frequência de repetição do pulso ajustável de 20 Hz a 2 KHz.
O amortecimento pode ser selecionado entre 50Ω,150Ω,250Ω e 500Ω para um desempenho óptimo da sonda
Seleção da sonda: sonda de cristal único, sonda de cristal duplo, sonda de ângulo especial, sonda de penetração, sonda de escalada.
Eu...Receptor
Amostragem: 16 dígitos AD Convertidor à velocidade de amostragem de 320 MHz
Rectificação: Meia onda positiva, Meia onda negativa, Fullwave e RF
Largura de banda analógica: capacidade de 0,2 MHz a 20 MHz com faixas de frequência selecionáveis (definidas automaticamente pelo instrumento) para combinar com a sonda para um desempenho ideal.
Ganho: 0 dB a 110 dB ajustável em passos selecionáveis 0,1 dB, 2 dB, 6 dB.
Eu...Portões
Dois portões totalmente independentes oferecem uma variedade de opções de medição para a altura ou distância do sinal usando o gatilho de pico.
O modo eco a eco permite o posicionamento preciso do portão para sinais que estão extremamente próximos uns dos outros.
Portão de início: variável em toda a faixa exibida
Largura do portão: variável do início do portão ao fim do intervalo exibido
Altura do portão: variável de 0 a 99% Altura do ecrã completo
Alarmes: limiar positivo/negativo com flash LED.
Eu...Memória
O instrumento possui uma memória de grande capacidade incorporada, e dados e ficheiros não serão perdidos devido a uma falha de alimentação do instrumento.
Memória de 500 ficheiros de canal para armazenar configurações de calibração e parâmetros da sonda.
Memória de 1000 arquivos de relatório de onda para armazenar onda e configurações de A-Scan.
Todos os ficheiros podem ser armazenados, chamados e apagados.
As configurações do canal e os arquivos de relatório podem ser exportados através do disco U, e as informações também podem ser armazenadas em quantidades ilimitadas através da memória USB.
Eu...Gravador de vídeo
Video Recorder é útil em muitas situações, é muito conveniente para aqueles que querem analisar as atividades de sondagem mais tarde.
O instrumento pode gravar o processo de ensaio e salvá-lo como um ficheiro de vídeo, que pode ser reproduzido através do instrumento ou de um software especial.e cada arquivo de vídeo pode ter até 5 minutos de duração.
Se optar por salvar o arquivo de vídeo no disco U, o número e a duração do arquivo de vídeo não serão limitados.
O registo e a reprodução do processo de ensaio proporcionam uma grande conveniência para estudos e análises futuras da detecção de falhas.
A reprodução de vídeo suporta pausa, avanço rápido, rewind rápido e funções de parada.
Parâmetros técnicos:
- Distância de medição: 0 a 15000 mm, a velocidade do aço
- Impulso de repetição Frequência varia de 20 Hz a 2000 Hz
- Velocidade do material: 1000 a 20000 m/s
- Impulso de repetição Frequência varia de 20 Hz a 2000 Hz
- Faixa dinâmica: mais de 40 dB
- Linearidade do sistema: horizontal: +/- 0,2% FSW,
Vertical: 0,25% FSH, precisão do amplificador +/-1 dB.
- Potência de resolução: mais 40dB
- Sensibilidade Restantes: mais 50dB ((profundos 200mmF2 buraco de fundo plano)
- Rejeição (supressão): 0 a 80% da altura do ecrã completo
- Ruído: inferior a 10%
- Monitores de portão: dois portões independentes controláveis em toda a faixa de varredura
- Ganho: 110 dB max em resolução selecionável 0.1, 1.0, 2.0, 6,0 dB.
- Largura de banda (passagem de banda do amplificador ): 0,2 a 20 MHz
- Deslocamento de pulso: mais de 32 dB
- Retardo de exibição: -20 a 3400 μs
- Retardo da sonda / Deslocamento zero: 0 a 99,99 μs
- Modos de ensaio: eco de pulso, duplo elemento e transmissão através
- Pulsor: Pulsor de onda sintonizável
- Energia de pulso: 100V, 200V, 250V, 300V, 500V selecionáveis
- Rectificação: Meia onda positiva, meia onda negativa, onda completa, RF
- Unidades: polegada ou milímetro
- Conexões do transdutor: BNC ou LEMO
- Requisitos de energia: AC 100-240 VAC, 50-60 Hz
- Temperatura de funcionamento: -10°C a 50°C, temperatura de armazenamento: -30°C a 50°C
Aplicações:
Este detector de falhas ultra-sônico é amplamente aplicável em ambientes industriais como fábricas, canteiros de obras,e instalações de manutenção onde a integridade dos materiais e componentes é críticaÉ particularmente eficaz no teste de metais, compósitos e soldas para rachaduras internas, vazios, inclusões e outros tipos de falhas que possam comprometer a segurança estrutural.A integração de um sistema de codificação facilita a medição e o posicionamento precisos durante as inspecções, aumentando a repetibilidade e a fiabilidade dos resultados.
O modelo TFD807C é ideal para ocasiões que exigem um rigoroso controlo de qualidade e garantia de segurança, incluindo indústrias aeroespaciais, automotivas, de oleodutos e gasodutos e de geração de energia.Também é adequado para inspecções de manutenção de rotina para detectar sinais precoces de degradação do material antes que eles levem à falhaSeja utilizado em linhas de produção de fábrica ou inspecções de campo, o detector de falhas ultra-sônico TMTeck garante uma detecção completa e precisa de falhas,apoiando assim a manutenção preventiva e reduzindo o risco de tempo de inatividade dispendioso.
Em resumo, o detector de falhas ultra-sônicas TMTeck TFD807C combina recursos avançados como foco de profundidade dinâmica, largura de pulso ajustável,e ampla capacidade de armazenamento para fornecer uma detecção precisa de falhas em diversos cenários de aplicaçãoA sua versatilidade e fiabilidade tornam-na uma ferramenta indispensável para os profissionais que pretendem manter elevados padrões de segurança e qualidade nos seus processos de inspecção.
Apoio e Serviços:
O nosso detector de falhas ultra-sônicas é projetado para fornecer testes não destrutivos precisos e confiáveis para uma variedade de materiais e aplicações.,Oferecemos suporte técnico e serviços abrangentes.
O suporte técnico inclui assistência com a configuração do dispositivo, calibração, atualizações de software e solução de problemas.Nossa equipe de especialistas está disponível para guiá-lo através da operação do detector de falhas para maximizar a precisão e eficiência na detecção de falhas como rachaduras, vazios e inclusões dentro de metais e compósitos.
Fornecemos atualizações regulares de firmware para melhorar a funcionalidade e incorporar os últimos avanços em tecnologia de teste ultrasônico.Serviços de calibração estão disponíveis para manter a precisão do seu dispositivo em conformidade com os padrões da indústria.
Para manutenção e reparação, os nossos centros de serviço estão equipados para lidar com todos os aspectos da manutenção dos dispositivos, desde inspeções de rotina até reparações complexas.Recomendamos verificações periódicas de manutenção para garantir que o detector permaneça em condições de funcionamento ótimas..
Fornecem-se programas de formação e manuais de utilização detalhados para ajudar os utilizadores a compreenderem as características e capacidades do detector de falhas ultrasónicas.Estes recursos destinam-se a melhorar a proficiência dos utilizadores e a promover a utilização segura e eficaz dos equipamentos..
O nosso compromisso é apoiá-lo durante todo o ciclo de vida do seu detector de falhas ultra-sônicas,assegurar que recebe o mais elevado nível de serviço e conhecimentos técnicos para as suas necessidades de ensaios não destrutivos.
