detector de falhas de fios de arame TMWR-300

Detector de falhas de fio de corda TMRW-300

Um., Produto Introdução

◆ pode testar on-line a ruptura, o desgaste, a corrosão, a deformação, os fios soltos, os fios saltados, o material e outros defeitos de funções.

◆ Os resultados dos testes do relatório pode atender diferentes padrão da indústria também tem a forma de fios quebrados e o número de fios quebrados área de falha e total área basal da proporção de aço do ecrã.

◆ utilização de uma interface USB de computador para análise directa de amostragem, com alarme acústico-óptico online e função de resultados em tempo real.

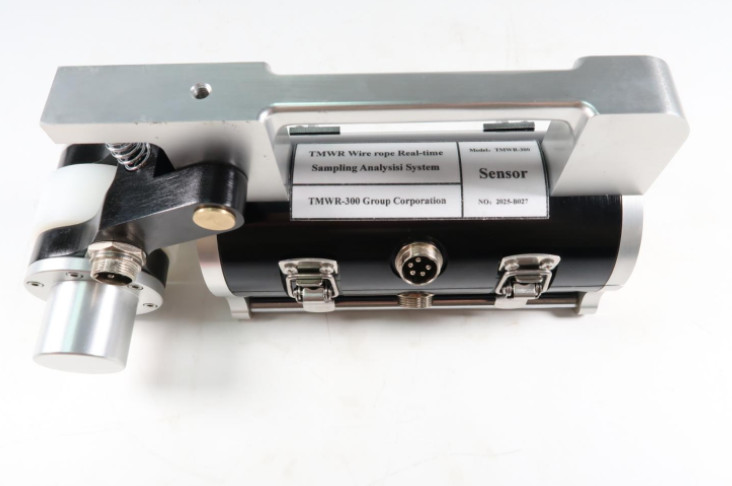

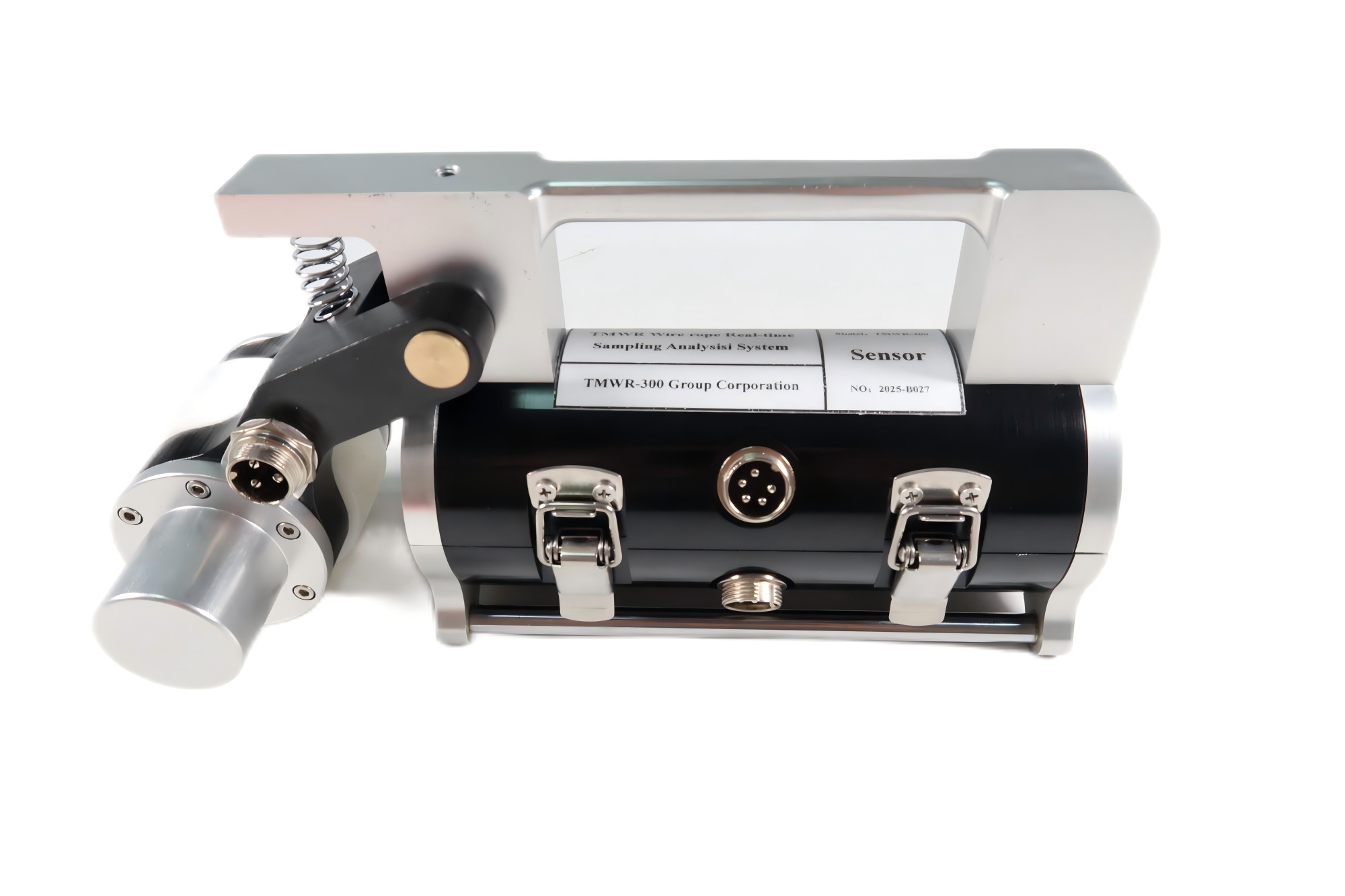

◆ estrutura circular do sensor, circunferência, magnetização axial, magnetização instantânea do fio até saturação.

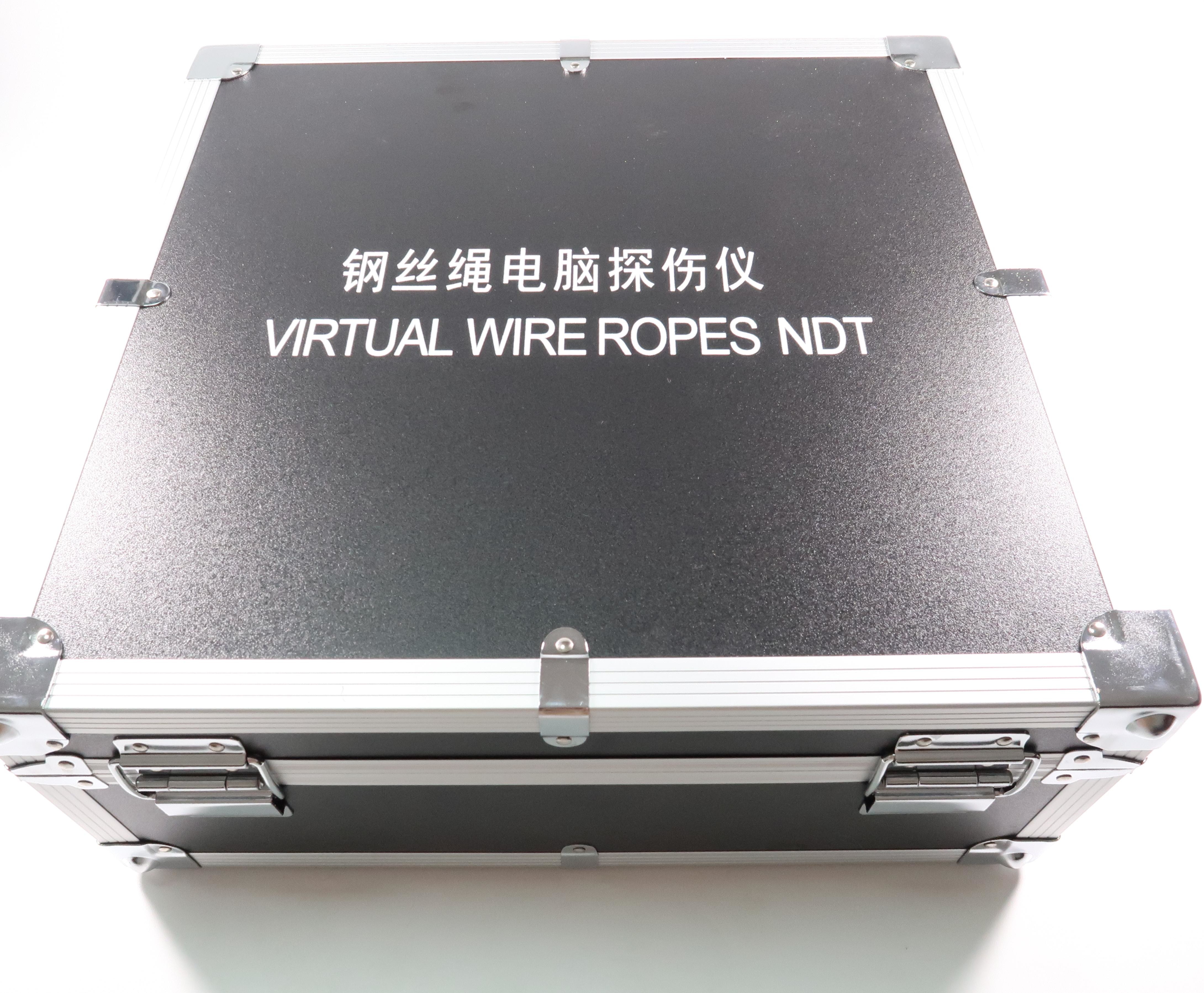

◆ detecção do Chuai utilizando uma caixa de liga de alumínio, impermeável, à poeira, a choques e à humidade.

◆ trabalho estável, desempenho fiável, alta precisão, forte capacidade anti-interferência, precisão dos dados.

◆ O software adapta-se ao sistema operacional Windows98 / 2000 / XP / Vista/windows7computer.

◆ De acordo com as disposições da medida estatal e da lei de segurança da produção estatal, cada instrumento pelos institutos nacionais de metrologia,de acordo com a norma americana ASTM 1571 dos EUA, como inspecção por terceiros, e emitir o relatório de ensaio, obter qualificação jurídica.

◆ É amplamente utilizado em minas, teleféricas, equipamentos de elevação, elevadores, máquinas portuárias, pontes de cabo, etc.

Dois. A tecnologia de base e jurídico qualificação

1 instrumentos virtuais: corda de arame infinita incerteza.Amostragem directa e processamento por computador, para não falhar, não falso, como assistir a filmes, varredura completa da corda de arame de aço, o resultado é preciso, repetível.

2 três instrumentos: de acordo com as regulamentações de corda de arame em diferentes setores do desmantelamento das normas nacionais, a aplicação de produtos de qualidade, quantitativa,posicionamento eletromagnético, ensaios on-line indestrutíveis de cabos de arame, fios quebrados, corrosão interna e externa, abrasão, alterações da área da secção metálica, fios soltos, arame saltado, deformação,anomalias materiais, tais como defeitos.

3 instrumentos jurídicos: de acordo com os regulamentos do Estado de medição e a lei estadual de segurança da produção, cada instrumento pelos institutos nacionais de metrologia,de acordo com a norma americana ASTM1571-2006 dos EUA e com a norma GB/T21387-2008 como inspecção por terceiros, e emitir o relatório de ensaio, obter qualificação jurídica.

Três. Indicadores técnicos

◆Toda a série de ensaios da gama de diâmetros de fios de arame: diâmetro 1,5 - 300 mm (precisa de configurar sensores de diferentes especificações de série).

◆Velocidade relativa do sensor e da corda de arame: 0 - 6 m/s melhor: 0,3 - 1,5 m/s.

◆ O manto de guia e a corda do sensor de lacuna melhor: 2 - 6 mm, permitindo a lacuna: 0 - 15 mm.

Fios quebrados defeito (LF) capacidade de detecção

◆ Qualitativo: concentração única de fio quebrado taxa de precisão de detecção de 99%.

◆Quantitativo: uma única concentração de fios quebrados permitiu a um rotor um equivalente erro de julgamento da raiz.

◆ Uma concentração única de fios quebrados não é superior a 100 vezes a precisão de detecção de erros é superior ou igual a 92%.

Quantidade taxa de variação de Área de secção transversal metálica (LMA)

◆A sensibilidade do erro de repetibilidade de detecção: ± 0,055%.

◆Erro admissível da indicação de precisão de detecção: ± 0,2%.

◆Capacidade de detecção da posição (L): foram demonstrados erros percentual para a detecção de comprimento: + 0,2%.

◆Fonte de alimentação: bateria de 5 V.

◆Peso do sensor: especificações comuns < 10 kg.

◆Temperatura ambiente: -10 °C ~ 40 °C, umidade relativa: pressão atmosférica: 86~106Kpa ≤ 85%.

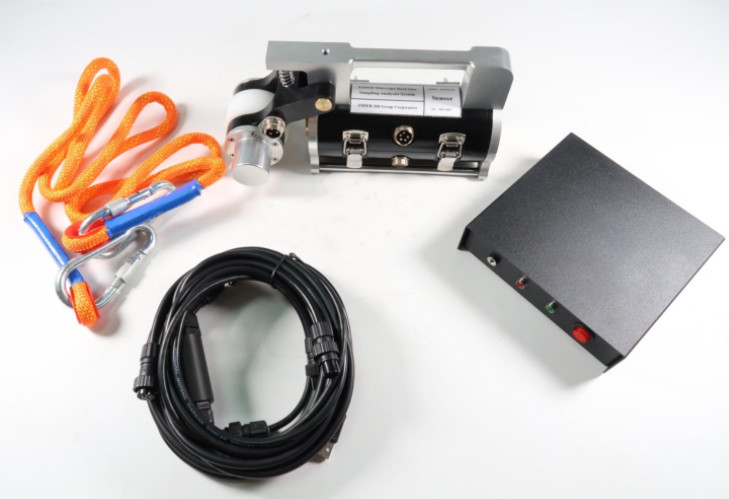

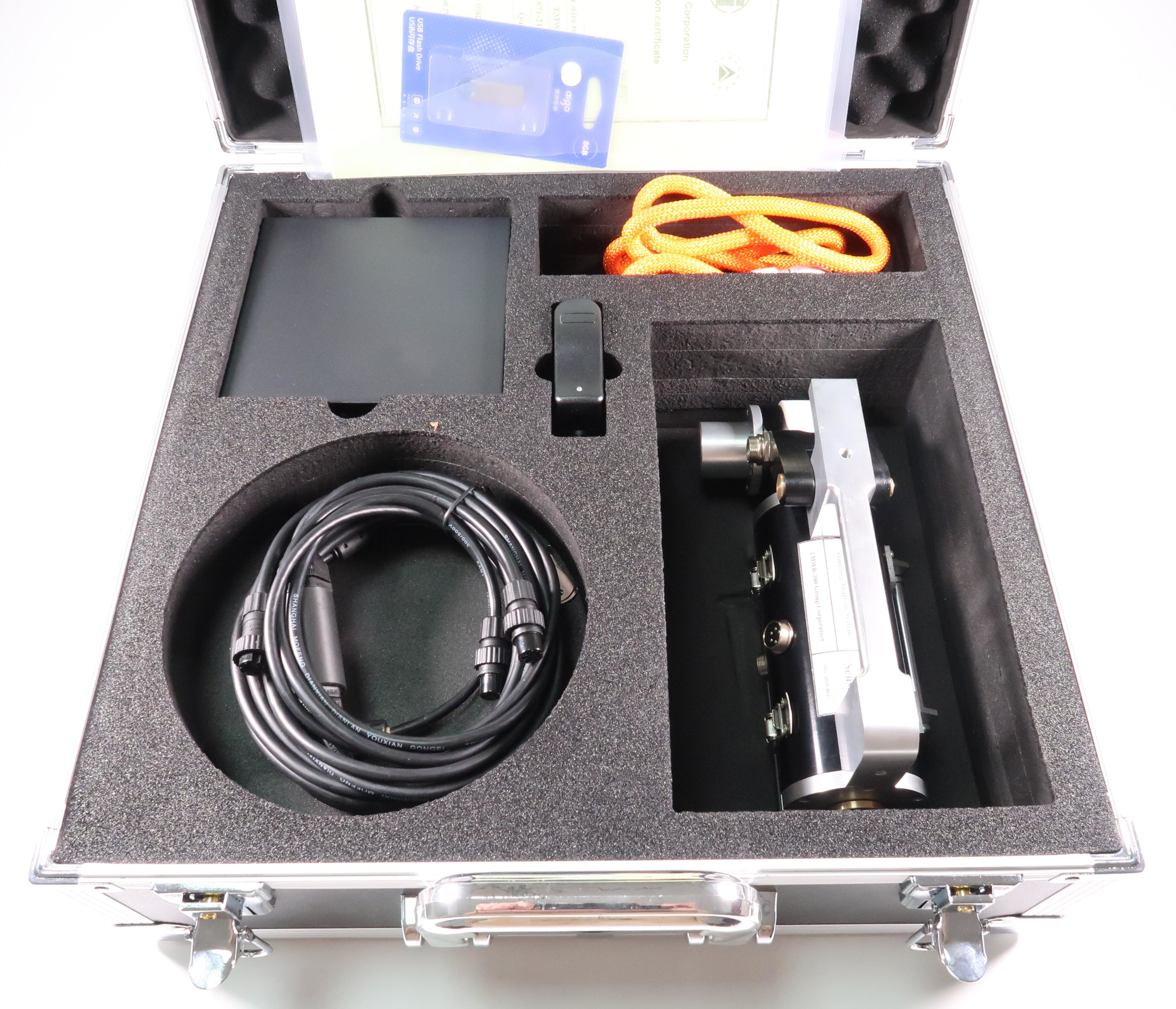

Quatro. Configuração do sistema e tipo

Diâmetro de uma corda de arame 8-54 mm

2 detector de falhas de fio de corda modelo de computador geral para o tipo
