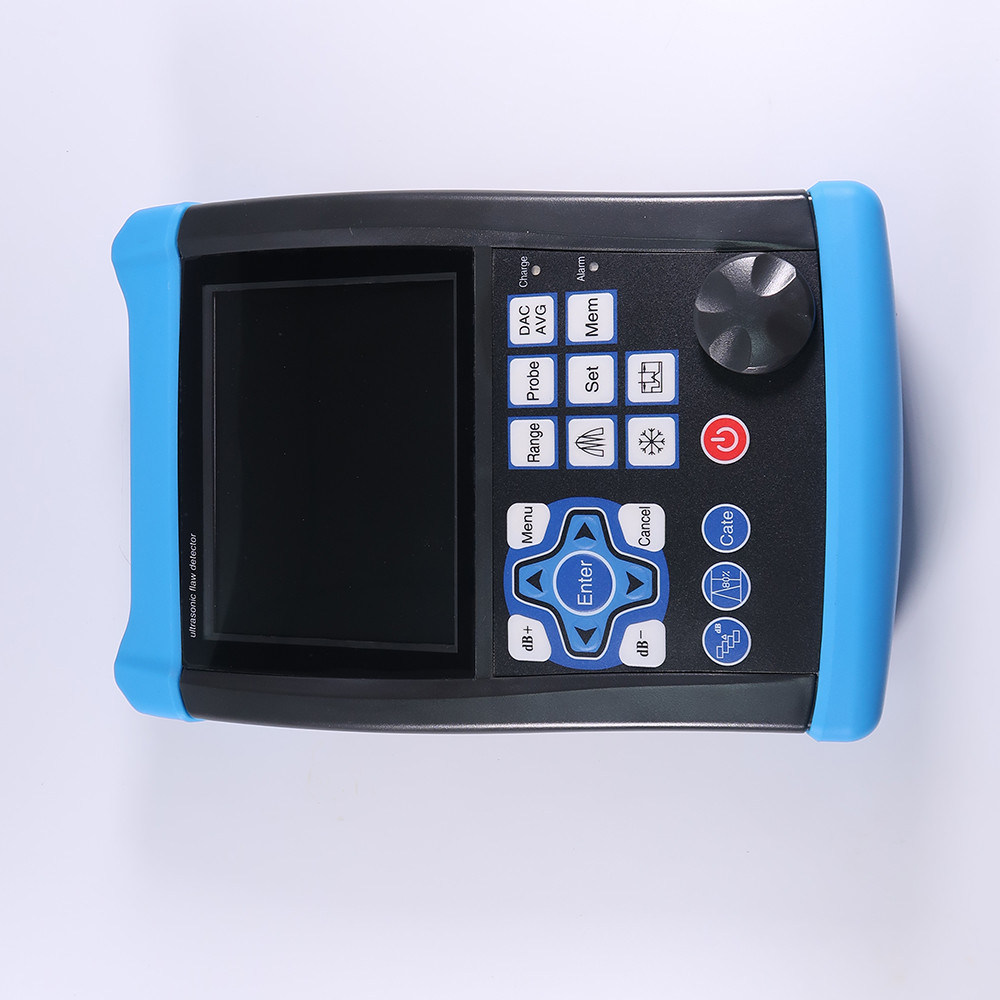

Detector de falhas por ultra-som TFD810C
★Diálogo interativo amigável para o usuário ajuda operações como calibração, fazer curvas, etc.
★Todas as ferramentas necessárias: DAC, AVG, TCG, color Bscan, AWS, etc.
★Frequência de repetição do pulso: 20-3000Hz ajuste preciso, digitalização de alta velocidade, sem falhar.
★Alta relação sinal/ruído, eco claro e estável, design anti-ruído, perfeito para condições de trabalho difíceis.
★12 dígitos AD, amostragem de alta velocidade leva a um melhor diagrama de eco com todos os detalhes.
★Display de cores claras e úteis que facilita muito a operação.
★Gravação de vídeo de detecção de falhas em tempo real, armazenamento de dados USB ilimitado.
★Conexão de dentes azuis a dispositivos móveis para gerar e imprimir relatórios de detecção no local.
★Padrão IP65, caixa de gel de silicona, à prova de água e poeira, sólida e durável para sempre.
★A bateria dura 15 horas com uma carga, cada bateria tem o seu próprio controle de carregamento, por isso com duas baterias pode funcionar 24 horas.
Especificações
Faixa: 0-15000 mm, à velocidade do aço
Velocidade do material: 100 ∼ 20 000 m/s
Frequência de repetição do pulso:20-3000Hz
Intervalo dinâmico: ≥ 38 dB
Linearidade: horizontal: +/- 0,2% FSW, vertical: 0,25% FSH, precisão do amplificador +/- 1 dB.
Potência de resolução:> 40 dB (5P14)
Residuos de sensibilidade:> 66 dB
Rejeição (supressão): 0 a 80% da altura do ecrã completo
500 independência configuração, qualquer critério pode ser inserido livremente, podemos trabalhar na cena sem bloco de teste;
Grande memória de 1000 A gráfico
Modos de ensaio: eco de pulso, duplo elemento e transmissão através
Tipos de sondas: recta única, ângulo único, recta daul, recta daul, através, rastejando, superfície
Monitores de portão: dois portões independentes controláveis em toda a faixa de varredura
Unidades: polegada ou milímetro
Requisitos de energia: AC 100-240 VAC, 50-60 Hz
Retardo de exibição: -20 a 3400 μs
Retardo da sonda / Deslocamento zero: 0 a 99,99 μs

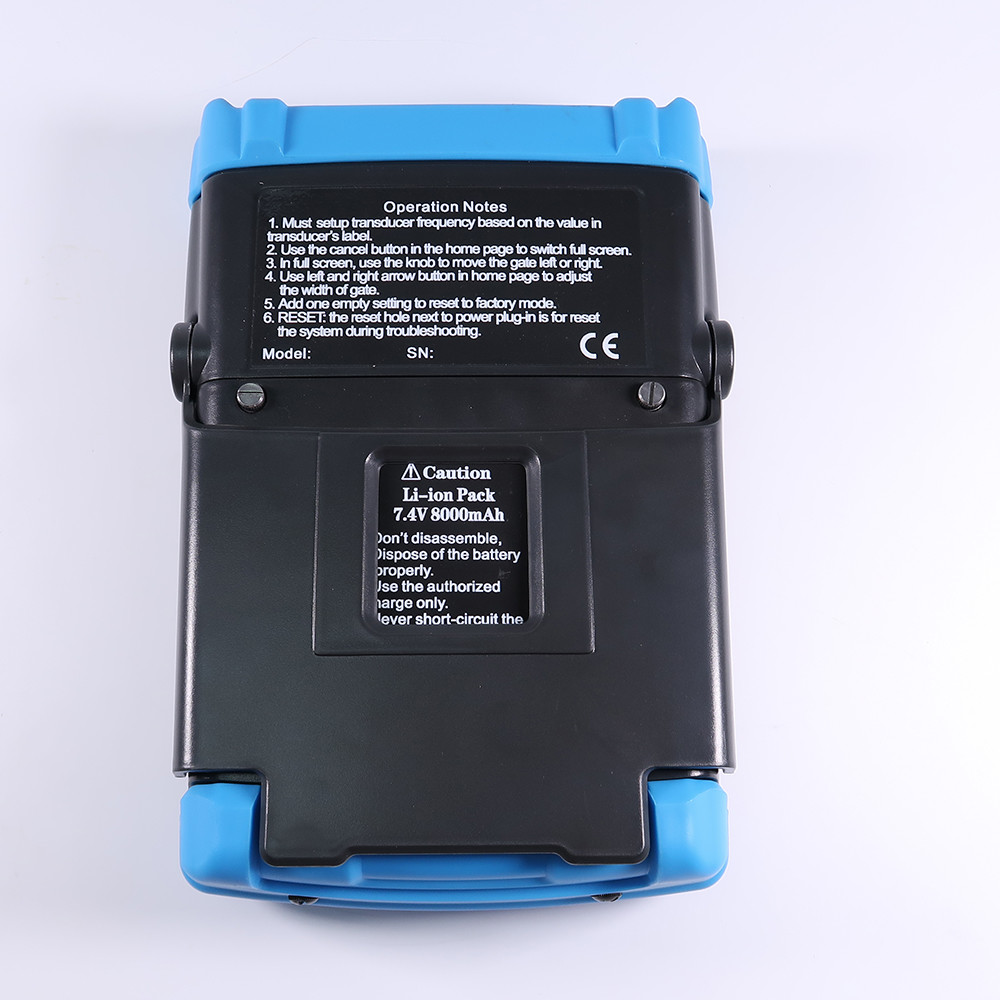

Bateria interna recarregável de iões de lítio de 7,2 V a 8000 mAh
Tempo de funcionamento nominal de 15 horas em função do brilho do ecrã
Tempo típico de recarga de 4 horas
H×W×D(mm):260×175×60 (mm)
Peso:1.2 kg
Temperatura de funcionamento: -10°C a 50°C
Temperatura de armazenagem: -30°C a 50°C
Energia de pulso: 200V, 300V, 400V, 500V selecionáveis
Rectificação: Meia onda positiva, meia onda negativa, onda completa, Sistema de RF
Largura de banda (passagem de banda do amplificador): 0,2 a 35 MHz
Monitores de portão: dois portões independentes controláveis em toda a faixa de varredura
Sensibilidade: 120 dB no máximo em resolução selecionável 0.1, 1.0, 2.0, 6,0 dB.
Conexões do transdutor: BNC ou LEMO
Funções
Display automático de localização precisa da falha ((Profundidade d, nível p, distância s, amplitude,sz dB,ф).
Dimensão dos defeitos: dimensionamento automático dos defeitos utilizando AVG/AVG ou DAC, rapidez de notificação da aceitação ou rejeição de defeitos.
Calibração automática do transdutor Ponto zero, ângulos, borda frontal e velocidade do material.
Conveniente para fazer e usar DAC e AVG para avaliar o eco, a curva pode ser modificada e compensada.
Conectando o disco U, a unidade pode ter memória ilimitada.
Automatizar a realização de vídeo do processo de teste e reprodução; usar uppan, a duração do vídeo é ilimitada.
Escaneamento de cores B.
Há 15 padrões na unidade.
Conexão de dentes azuis a dispositivos móveis para gerar e imprimir relatórios de detecção no local.1.
Função de correcção de superfície curva.
Função de medição da altura da fenda.
Portão de ampliação:espalhamento da gama de portões por toda a largura da tela.
Função de ganho automático.
Envelope: exibição simultânea da digitalização A em tempo real a uma frequência de atualização de 60 Hz e do envelope da digitalização A
Display.
Peak Hold: Compare as formas de onda de pico congeladas com as A-Scans ao vivo para interpretar facilmente os resultados do teste.
Scan Freeze: Display freeze mantém dados de forma de onda e caminho sonoro.
Alarme:Bip e LED.
Relógio de Tempo Real.
Encha o eco.
Marca de captura.
Ecos de cor dentro do Portal.

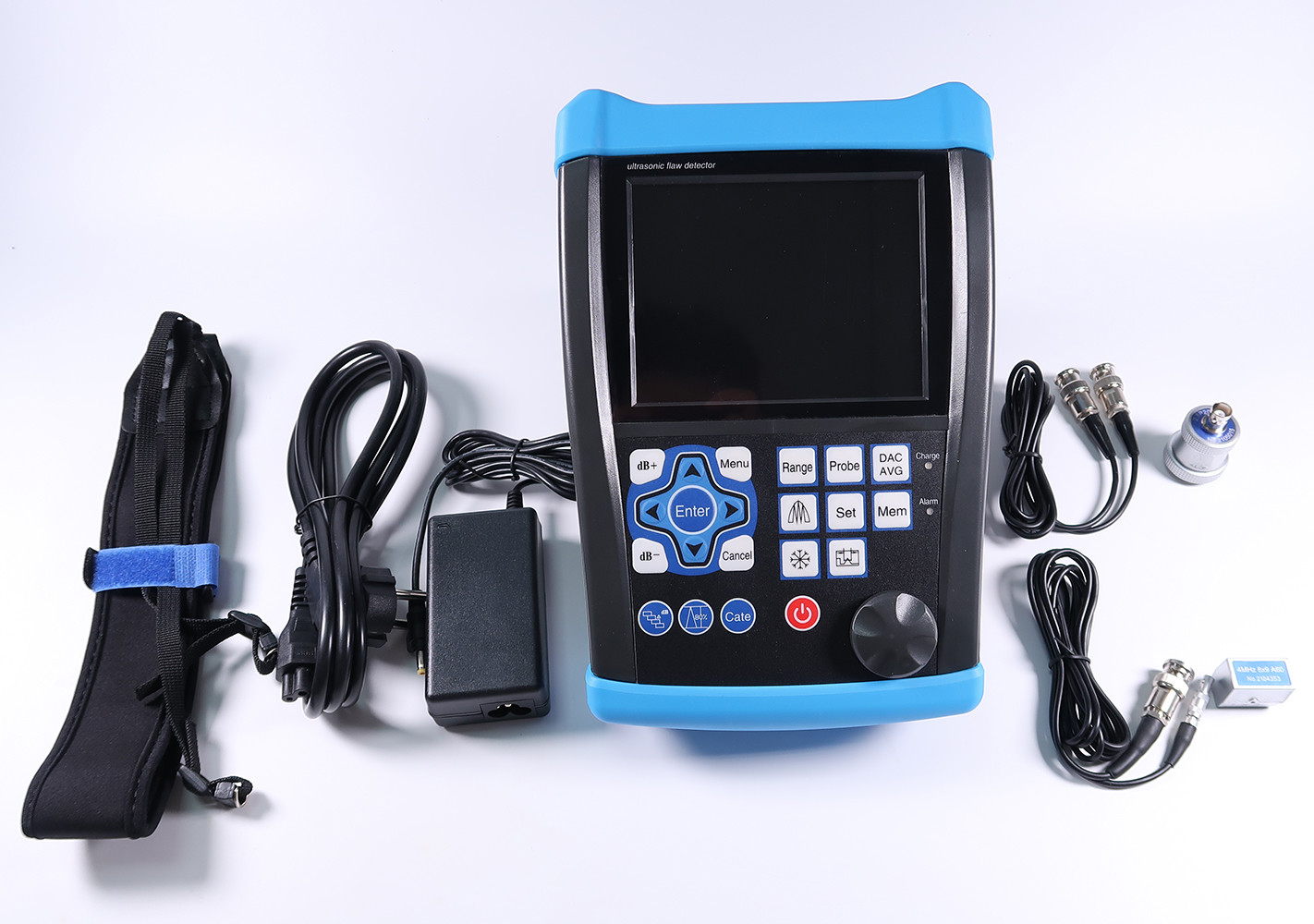

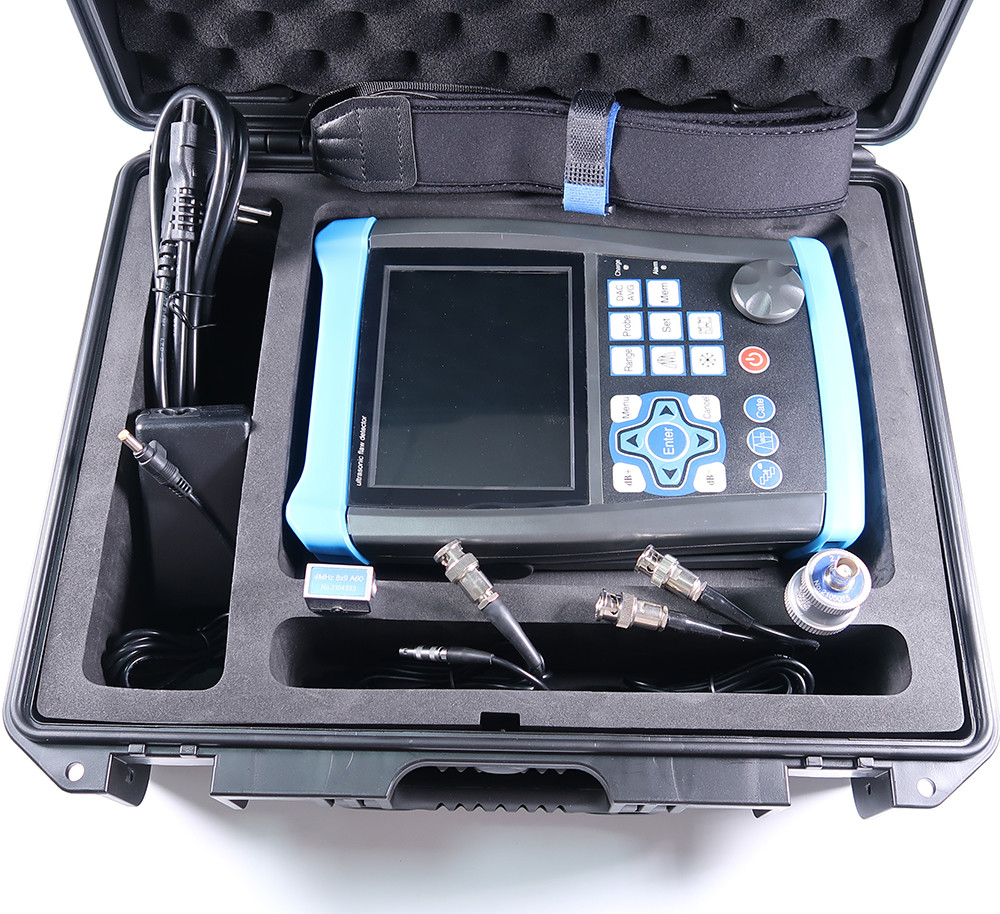

Pacote de instrumentos de base
Detector de falhas por ultra-som portátil
Transdutor de feixe reto (4 MHz, Φ10)
Transdutor de feixe de ângulo (4 MHz, 8 mm × 9 mm, 60°)
Cable de interconexão para o transdutor (Q9-C5, ou opcional C9-C5)
Bateria recarregável de iões de lítio, 8 amperios por hora
Fornecedor de energia/unidade de carregamento
Manual de operação em inglês
Software de aplicação
Fios
