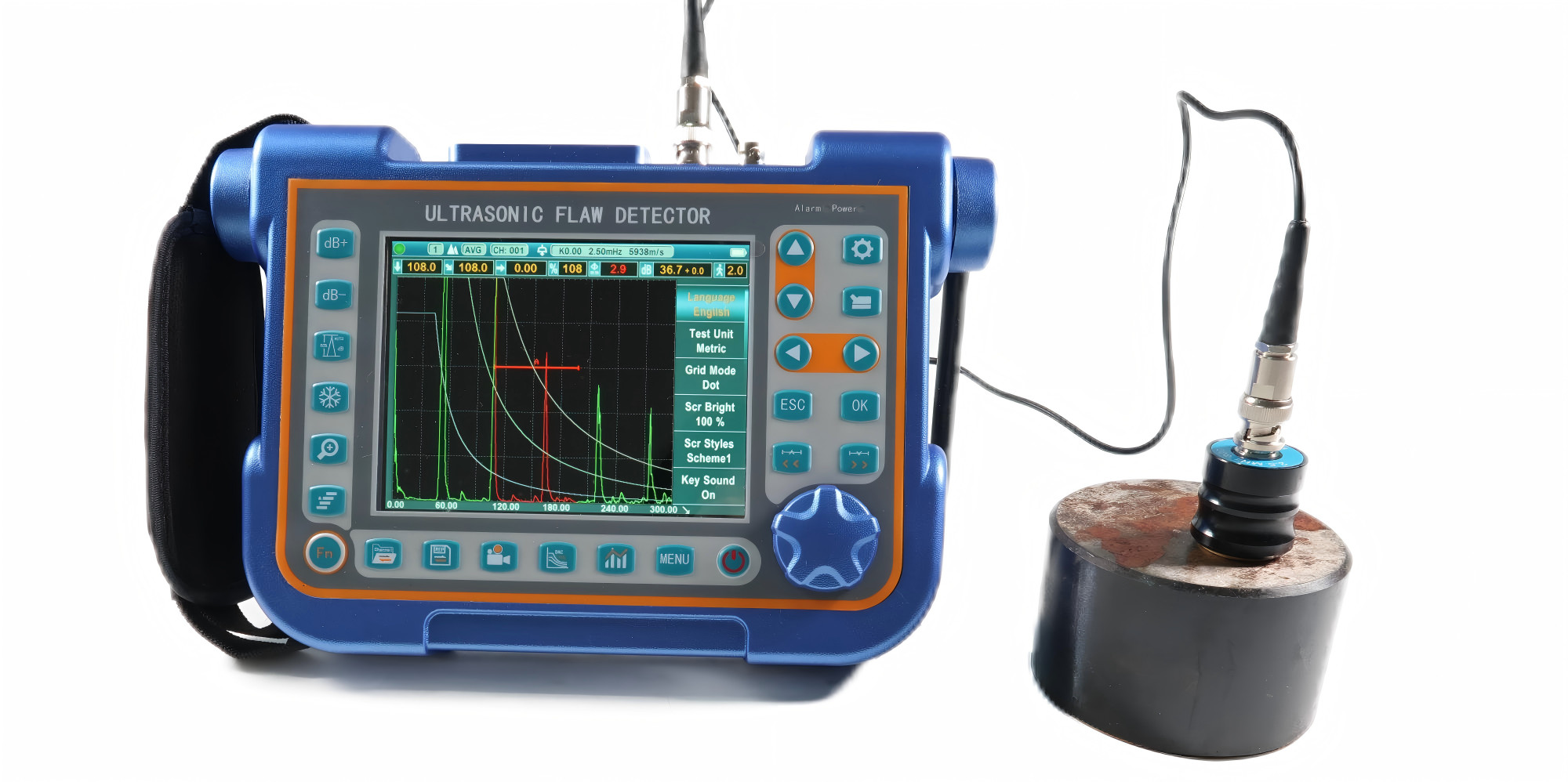

Detector de falhas por ultra-som TFD807C

Detector de falhas por ultra-som TFD807C





Introdução

Este instrumento é um detector de falhas por ultra-som digital industrial portátil que pode detectar, localizar, avaliar e diagnosticar rapidamente vários defeitos (fissuras, inclusões, poros, etc.) na peça de trabalho,convenientementeEste instrumento pode ser amplamente utilizado na manufatura, metalurgia do ferro e do aço, processamento de metais,Indústria química e outros domínios que exigem detecção de defeitos e controlo de qualidadeÉ também amplamente utilizado na inspecção de segurança online e avaliação de vida nas áreas de aeroespacial, transporte ferroviário, caldeiras e vasos de pressão, etc.
O instrumento pode ser amplamente utilizado na localização e dimensionamento de rachaduras ocultas, vazios, dispersões e discontinuidades semelhantes em soldas, forjas, billets, eixos, eixos, tanques e recipientes de pressão, turbinas,e componentes estruturais.

Características do instrumento

O hardware principal é projetado com ARM + FPGA, e o software usa um sistema operacional multitarefa altamente confiável, o que melhora muito a função, portabilidade,durabilidade e fiabilidade do instrumento.
Este instrumento utiliza um menu master-slave, e é projetado com teclas de atalho e um botão rotativo digital. O instrumento é leve e portátil, e pode ser segurado com uma mão.

Eu...Exibição

Ecrã LCD TFT multicolor de alta resolução (640×480 pixels) digital, com forma de onda mais delicada e humana.

Podem ser selecionados 4 estilos de interface operacional em função do ambiente.
O LCD com atualização rápida de 60 Hz, capaz de exibir mudanças sutis na forma de onda.
O brilho do LCD pode ser ajustado livremente.

Eu...Forma

A casca metálica totalmente de alumínio é forte e durável, e o desempenho de blindagem eletromagnética é muito bom.

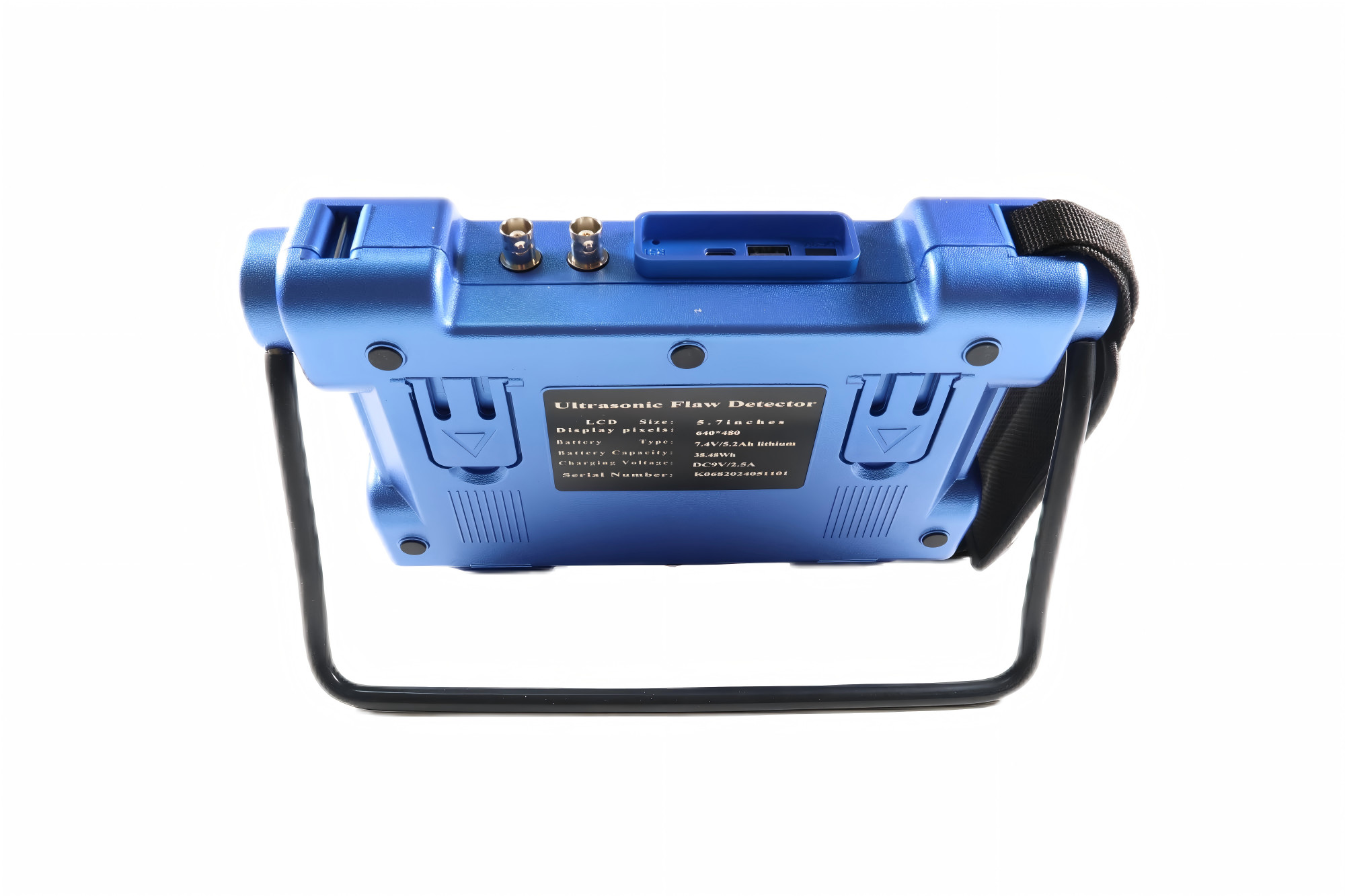

O suporte de amortecimento giratório de 360 graus e a bainha de borracha são fáceis de usar.
Painéis de vidro temperado, extremamente duros, resistentes ao desgaste e aos arranhões

Eu...Captura de tela e relatório de detecção de falhas PDF

Capturas de tela em tempo real de todas as páginas e relatórios de detecção de falhas, e salvá-los como imagens BMP no disco U, que pode ser definido como imagens de cor ou escala de cinzas.
Exportar o relatório de detecção de falhas como um ficheiro PDF e salvá-lo num disco U para fácil arquivamento e impressão.
Todos os conteúdos do ficheiro PDF podem ser personalizados de acordo com as necessidades do utilizador.
As imagens BMP e os ficheiros PDF podem ser visualizados num computador ou num telemóvel.

Eu...Distância

Até 15000 mm em aço; gama selecionável em passos fixos ou continuamente variável. Adequado para utilização em peças de trabalho grandes e em medições de alta resolução.

Eu...Pulsador

Energia de pulso selecionável entre 100V, 200V, 250V, 300V, 350V, 400V e 500V.
Ampliação de pulso ajustável de 0,1 μs a 0,5 μs para combinar as sondas com diferentes frequências.
Frequência de repetição do pulso ajustável de 20 Hz a 2 KHz.
O amortecimento pode ser selecionado entre 50Ω,150Ω,250Ω e 500Ω para um desempenho óptimo da sonda
Seleção da sonda: sonda de cristal único, sonda de cristal duplo, sonda de ângulo especial, sonda de penetração, sonda de escalada.

Eu...Receptor

Amostragem: 16 dígitos AD Convertidor à velocidade de amostragem de 320 MHz
Rectificação: Meia onda positiva, Meia onda negativa, Fullwave e RF
Largura de banda analógica: capacidade de 0,2 MHz a 20 MHz com faixas de frequência selecionáveis (definidas automaticamente pelo instrumento) para combinar com a sonda para um desempenho ideal.
Ganho: 0 dB a 110 dB ajustável em passos selecionáveis 0,1 dB, 2 dB, 6 dB.

Eu...Portões

Dois portões totalmente independentes oferecem uma variedade de opções de medição para a altura ou distância do sinal usando o gatilho de pico.
O modo eco a eco permite o posicionamento preciso do portão para sinais que estão extremamente próximos uns dos outros.
Portão de início: variável em toda a faixa exibida
Largura do portão: variável do início do portão ao fim do intervalo exibido
Altura do portão: variável de 0 a 99% Altura do ecrã completo
Alarmes: limiar positivo/negativo com flash LED.

Eu...Memória

O instrumento possui uma memória de grande capacidade incorporada, e dados e ficheiros não serão perdidos devido a uma falha de alimentação do instrumento.
Memória de 500 ficheiros de canal para armazenar configurações de calibração e parâmetros da sonda.
Memória de 1000 arquivos de relatório de onda para armazenar onda e configurações de A-Scan.
Todos os ficheiros podem ser armazenados, chamados e apagados.
As configurações do canal e os arquivos de relatório podem ser exportados através do disco U, e as informações também podem ser armazenadas em quantidades ilimitadas através da memória USB.

Eu...Gravador de vídeo

Video Recorder é útil em muitas situações, é muito conveniente para aqueles que querem analisar as atividades de sondagem mais tarde.
O instrumento pode gravar o processo de ensaio e salvá-lo como um ficheiro de vídeo, que pode ser reproduzido através do instrumento ou de um software especial.e cada arquivo de vídeo pode ter até 5 minutos de duração.
Se optar por salvar o arquivo de vídeo no disco U, o número e a duração do arquivo de vídeo não serão limitados.
O registo e a reprodução do processo de ensaio proporcionam uma grande conveniência para estudos e análises futuras da detecção de falhas.
A reprodução de vídeo suporta pausa, avanço rápido, rewind rápido e funções de parada.
Funções

• Calibração automática: Calibração automática do deslocamento zero da sonda, ângulo da sonda (valor K) e velocidade do material.
• Localização de falhas:Exposição ao vivo Sound-path, Projeção (distância da superfície), Profundidade, Amplitude,
• Classificação de defeitos: classificação automática de defeitos utilizando AVG ou DAC, rapidez de notificação da aceitação ou rejeição de defeitos.
• Função de leitura digital e de desencadeamento: a espessura/profundidade pode ser exibida em leitura digital quando se utiliza uma sonda normal e a distância e a profundidade da superfície são exibidas diretamente quando a sonda de ângulo está em uso.
• DAC/AVG: A curva é gerada automaticamente e os pontos de amostragem podem ser compensados e corrigidos.,Pode exibir a curva AVG de qualquer abertura.
• AWS D1.1A escolha deste padrão pode reduzir os cálculos manuais e melhorar a eficiência da detecção.
• Função de correcção de superfície curva.
• Função de medição da altura da fenda.
• Gate Magnify: espalhamento da faixa do portão por toda a largura da tela.
• Gravação e reprodução de vídeo.
• Função de ganho automático
• Envelope: exibição simultânea de A-scan em tempo real a uma frequência de atualização de 60 Hz e envelope de exibição de A-scan
• Peak Hold: Compare as formas de onda de pico congeladas com as A-Scans ao vivo para interpretar facilmente os resultados do teste.
• Marca de pico: captura e marcação do pico em tempo real
• Código de eco: exibir 1 ~ 9 áreas de eco em cores diferentes, utilizadas para analisar a posição do defeito.
• Um congelamento de varredura: o congelamento de visualização contém dados de forma de onda e distância de teste.
• B Função de exibição de varredura: exibir de forma intuitiva a forma do defeito da peça de trabalho e o resultado de detecção é mais intuitivo.


Relógio em tempo real
O relógio do instrumento continua a correr a seguir a hora.
Comunicação
Dois portos USB2.0 de alta velocidade. Dois modos USB podem ser selecionados: U-DISK e U-BRIDGE. No modo U-DISK, arquivos de configuração de canal, arquivos de relatório de falha,imagens de captura de tela e filmes gravados podem ser salvos para U-DISKNo modo U-BRIDGE, o instrumento troca dados com o Software DataPro.
Bateria
Bateria de iões de lítio de grande capacidade e alto desempenho.
O tempo de trabalho contínuo superior a 12 horas.
Pedaço
Os ajustes de funcionamento são feitos de forma fácil e rápida usando o botão rotativo.
Atualização de software
O software pode ser facilmente atualizado através do U-DISK. A atualização não causará danos à máquina.

Especificações

• Distância de medição: 0 a 15000 mm, a velocidade do aço
• Impulso de repetição Frequência varia de 20 Hz a 2000 Hz
• Velocidade do material: 1000 a 20000 m/s
• Impulso de repetição Frequência varia de 20 Hz a 2000 Hz
• Faixa dinâmica: mais de 40 dB
• Linearidade do sistema: horizontal: +/- 0,2% FSW,

Vertical: 0,25% FSH, precisão do amplificador +/-1 dB.

• Potência de resolução: mais 40dB
• Sensibilidade Restantes: mais 50dB ((profundos 200mmF2 buraco de fundo plano)
• Rejeição (supressão): 0 a 80% da altura do ecrã completo
• Ruído: inferior a 10%
• Monitores de portão: dois portões independentes controláveis em toda a faixa de varredura
• Ganho: 110 dB max em resolução selecionável 0.1, 1.0, 2.0, 6,0 dB.
• Largura de banda (passagem de banda do amplificador ): 0,2 a 20 MHz
• Deslocamento de pulso: mais de 32 dB
• Retardo de exibição: -20 a 3400 μs
• Retardo da sonda / Deslocamento zero: 0 a 99,99 μs
• Modos de ensaio: eco de pulso, duplo elemento e transmissão através
• Pulsor: Pulsor de onda sintonizável
• Energia de pulso: 100V, 200V, 250V, 300V, 500V selecionáveis
• Rectificação: Meia onda positiva, meia onda negativa, onda completa, RF
• Unidades: polegada ou milímetro
• Conexões do transdutor: BNC ou LEMO
• Requisitos de energia: AC 100-240 VAC, 50-60 Hz
• Temperatura de funcionamento: -10°C a 50°C, temperatura de armazenamento: -30°C a 50°C

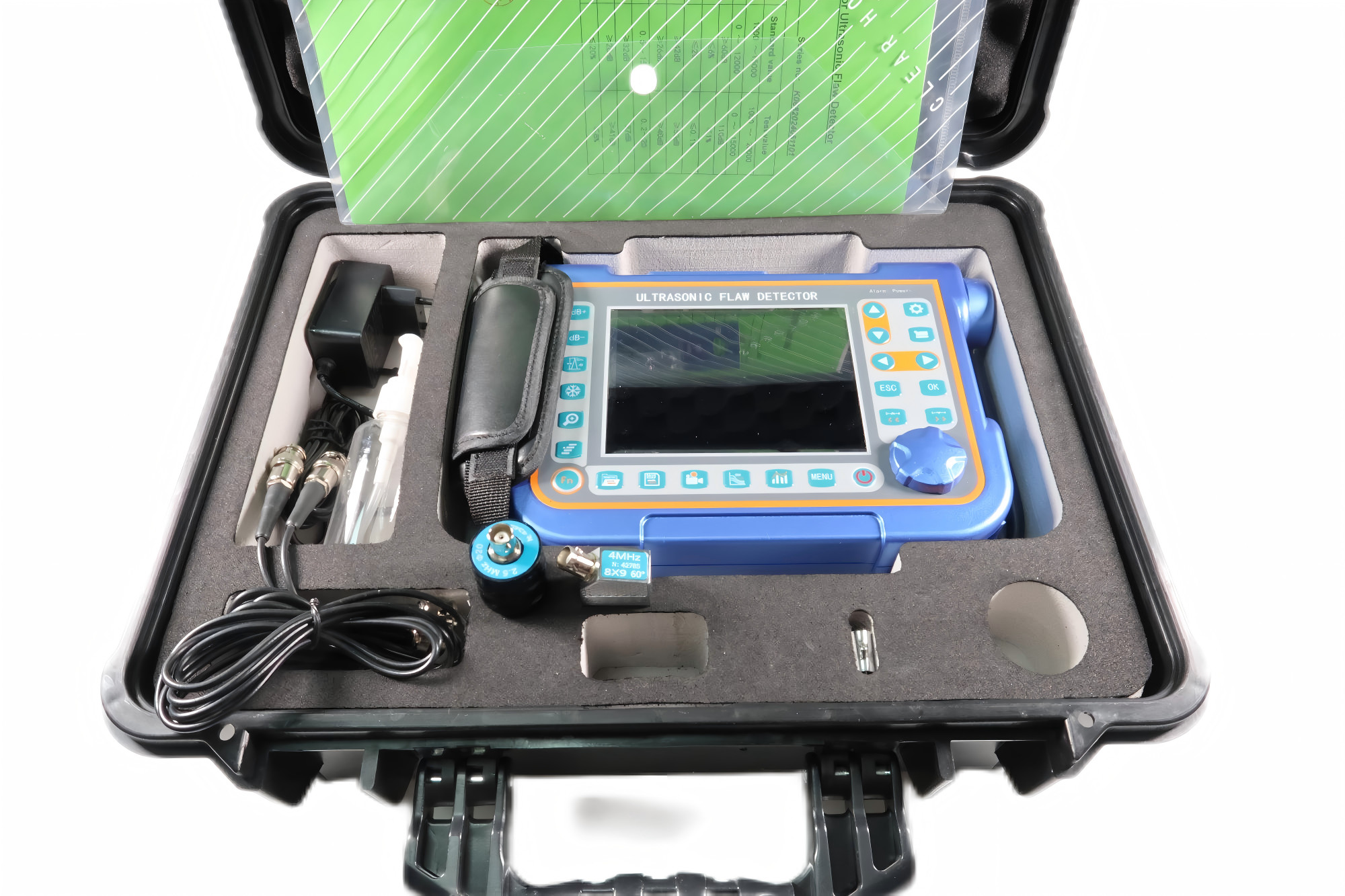

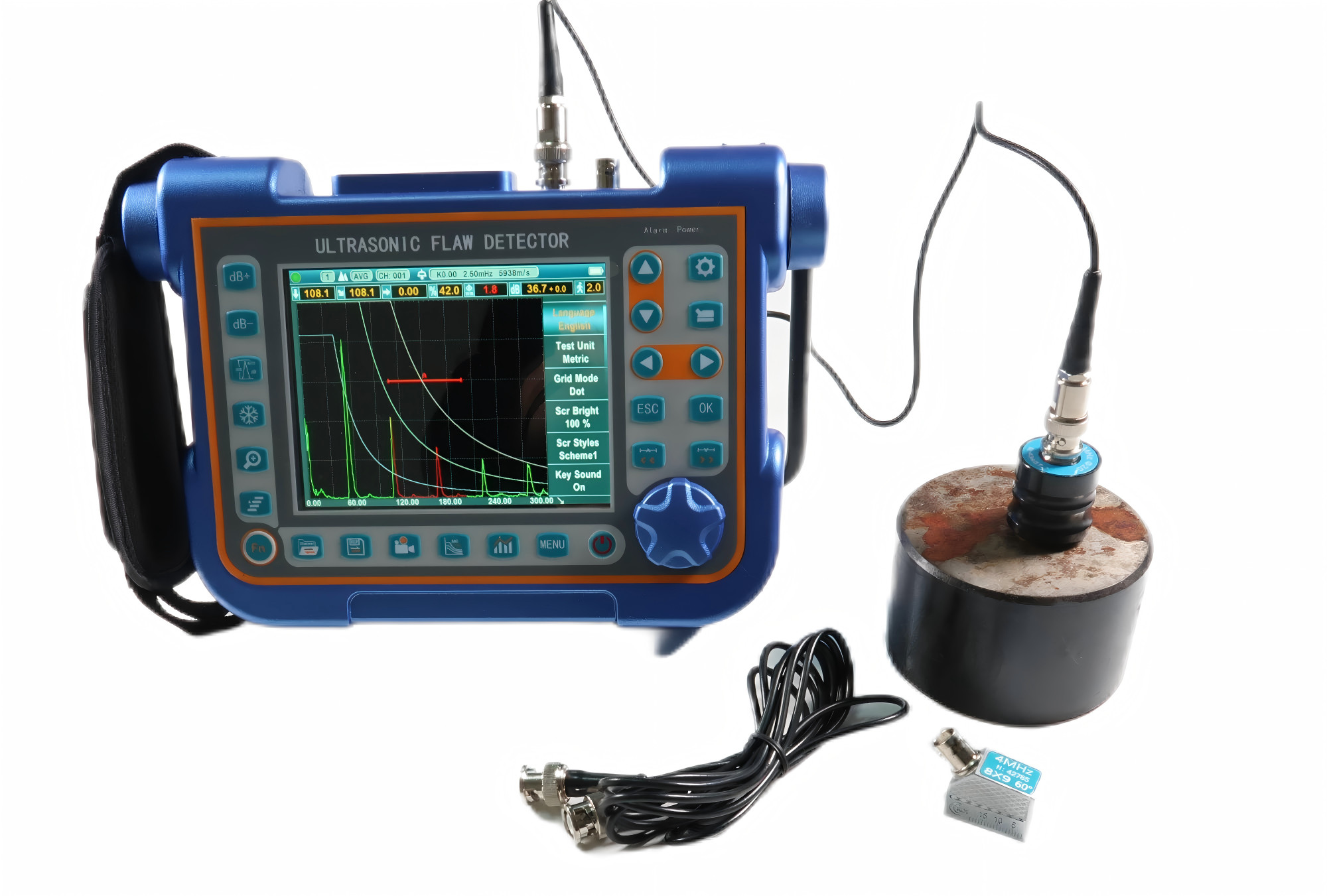

Pacote padrão:Anfitrião, sonda recta, sonda de ângulo 4MHz, cabo de ligação da sonda, adaptador de alimentação e cabo, software de PC, cabo de comunicação, manual do utilizador, caixa de instrumentos
